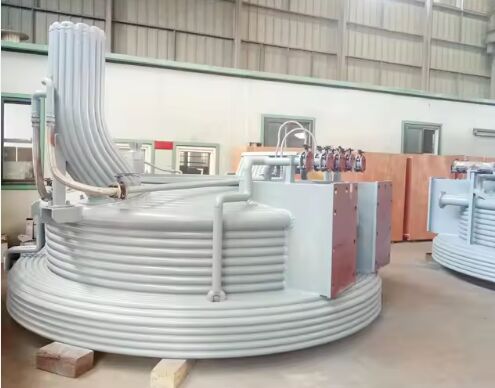

वाटर कूल्ड फर्नेस कवर लिड कंपोनेंट्स हाई क्वालिटी स्टील कास्टिंग रिप्लेसमेंट पार्ट्स फॉर ईएएफ एलआरएफ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | Shaanxi Chengda |
| प्रमाणन | ISO 9001 |
| मॉडल संख्या | उपकरण प्रसंस्करण क्षमता के आधार पर बातचीत |
| न्यूनतम आदेश मात्रा | 1 इकाई |
| मूल्य | The price will be negotiated based on the technical requirements and supply scope of Party A |
| पैकेजिंग विवरण | पार्टी की विशिष्ट आवश्यकताओं के अनुसार चर्चा करें |
| प्रसव के समय | 2 महीने |
| भुगतान शर्तें | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | पूर्ण उत्पादन आपूर्ति श्रृंखला, समय पर आपूर्ति, और गुणवत्ता मानकों को पूरा करें |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| प्रमुखता देना | वाटर कूल्ड फर्नेस कवर लिड,स्टील कास्टिंग ईएएफ रिप्लेसमेंट पार्ट्स,वारंटी के साथ एलआरएफ फर्नेस कंपोनेंट्स |
||
|---|---|---|---|
उत्पाद विवरण
इलेक्ट्रिक आर्क फर्नेस (EAF) के लिए वाटर कूल्ड फर्नेस कवर
यह वाटर कूल्ड फर्नेस कवरइलेक्ट्रिक आर्क फर्नेस (EAF) और लैडल रिफाइनिंग फर्नेस (LRF) के लिए एक महत्वपूर्ण उच्च तापमान प्रतिरोधी घटक है। यह फर्नेस के शीर्ष को सील करता है, इलेक्ट्रोड डालने का समर्थन करता है, और गलाने के दौरान अत्यधिक थर्मल शॉक का सामना करता है। एकीकृत वाटर कूलिंग सिस्टम उच्च तापमान, उच्च विकिरण कार्य स्थितियों के तहत स्थिर संचालन सुनिश्चित करता है, सेवा जीवन को बढ़ाता है और फर्नेस दक्षता में सुधार करता है।
मुख्य कार्य
-
फर्नेस सीलिंग और थर्मल इन्सुलेशन
- गर्मी के नुकसान को कम करने और उच्च तापमान वाले फ्लू गैस, धूल और पिघले हुए धातु के छींटों से बचने के लिए फर्नेस के मुंह को सील करता है, जिससे गलाने के वातावरण का अनुकूलन होता है।
- फर्नेस के अंदर से निकलने वाली गर्मी को रोकता है, ऊपरी उपकरणों (जैसे, इलेक्ट्रोड लिफ्टिंग तंत्र, धूल हटाने वाले सिस्टम) को थर्मल क्षति से बचाता है।
-
इलेक्ट्रोड सपोर्ट और पोजिशनिंग
- विशेषताएँ 3 संकेंद्रित इलेक्ट्रोड छेद(मिलान और Phi;300–Φ600mm ग्रेफाइट इलेक्ट्रोड) सटीक मशीन वाले तांबे की झाड़ियों के साथ, स्थिर इलेक्ट्रोड डालने और ऊर्ध्वाधर संचालन सुनिश्चित करते हैं। झाड़ियाँ करंट चालन और गर्मी अपव्यय में भी सहायता करती हैं।
-
उच्च-दक्षता गर्मी अपव्यय
- अंतर्निहित कूलिंग वाटर सर्किट फर्नेस से अवशोषित गर्मी को तेजी से नष्ट करता है, कवर के कार्य तापमान को एक सुरक्षित सीमा के भीतर रखता है और ज़्यादा गरम होने के कारण होने वाले विरूपण से बचाता है।
संरचनात्मक डिजाइन
| घटक | सामग्री और विशिष्टता |
|---|---|
| कवर शेल | की वेल्डेड संरचना Q345R कम-मिश्र धातु स्टील प्लेट(मोटाई 20–40mm) या स्टेनलेस स्टील 304; संक्षारण प्रतिरोधी और उच्च शक्ति। |
| कूलिंग वाटर जैकेट | एकीकृत या मॉड्यूलर वाटर जैकेट डिजाइन; आंतरिक गुहा को समान जल वितरण और कोई मृत क्षेत्र सुनिश्चित करने के लिए कई स्वतंत्र प्रवाह चैनलों में विभाजित किया गया है। |
| इलेक्ट्रोड बुशिंग | क्रोम-कॉपर मिश्र धातु (CuCrZr)इलेक्ट्रोड छेद में स्थापित झाड़ियाँ; उच्च चालकता और तापीय चालकता, इलेक्ट्रोड संपर्क क्षेत्र में ज़्यादा गरम होने से रोकने के लिए अपनी स्वतंत्र कूलिंग शाखा के साथ। |
| फ्लैंज कनेक्शन | पानी के प्रवेश/निकास और इलेक्ट्रोड झाड़ियों पर सीलिंग फ्लैंज से लैस; शून्य पानी के रिसाव को सुनिश्चित करने के लिए उच्च तापमान प्रतिरोधी रबर गैसकेट का उपयोग करता है। |
| सुदृढीकरण संरचना | यांत्रिक शक्ति में सुधार और उच्च तापमान और दबाव भार के तहत विरूपण का विरोध करने के लिए आंतरिक स्टील रिब सुदृढीकरण। |
| एक्सेस होल | ऑन-साइट गलाने के संचालन की जरूरतों को पूरा करने के लिए आरक्षित अवलोकन छेद, नमूना छेद और ऑक्सीजन लांस छेद। |
तकनीकी पैरामीटर
पैरामीटर EAF क्षमता (5t–150t) के आधार पर अनुकूलित किए जाते हैं। नीचे सामान्य मॉडलों के लिए मानक विनिर्देश दिए गए हैं:
1. बुनियादी आकार पैरामीटर
| EAF क्षमता | कवर व्यास | इलेक्ट्रोड होल व्यास | कवर मोटाई | वज़न |
|---|---|---|---|---|
| 10–30t | Φ1800–Φ2500mm | Φ320/Φ350/Φ400mm | 200–300mm | 3–8t |
| 50–80t | Φ2800–Φ3500mm | Φ450/Φ500mm | 300–400mm | 10–18t |
| 100–150t | Φ3800–Φ4500mm | Φ550/Φ600mm | 400–500mm | 20–35t |
2. कूलिंग सिस्टम पैरामीटर
| पैरामीटर | विशिष्टता |
|---|---|
| कार्यरत जल दाब | 0.4–0.6 MPa (प्रवाह में उतार-चढ़ाव से बचने के लिए स्थिर दबाव) |
| कुल जल प्रवाह दर | 80–300 L/min (फर्नेस क्षमता के समानुपाती: 15–20 L/min प्रति 10t EAF) |
| शीतलन जल गुणवत्ता | चालकता ≤ 50 μS/cm; pH 6.5–8.5; स्केलिंग को रोकने के लिए विआयनीकृत जल की सिफारिश की जाती है |
| शीतलन जल का तापमान बढ़ना | ≤ 15 K (इनलेट तापमान ≤ 35℃, आउटलेट तापमान ≤ 50℃) |
| सीलिंग प्रदर्शन | 1.2× कार्यशील दबाव के तहत कोई रिसाव नहीं; दबाव परीक्षण अवधि ≥ 30 मिनट |
3. थर्मल और यांत्रिक प्रदर्शन पैरामीटर
| पैरामीटर | विशिष्टता |
|---|---|
| अधिकतम परिचालन तापमान | ≤ 1200℃ (फर्नेस फायर ज़ोन के तहत सतह का तापमान) |
| तापमान वृद्धि सीमा | ≤ 40 K (कवर सतह परिवेश के तापमान के सापेक्ष) |
| यांत्रिक शक्ति | तन्य शक्ति ≥ 350 MPa; ±0.05 MPa के फर्नेस दबाव में उतार-चढ़ाव का सामना करता है |
| थर्मल शॉक प्रतिरोध | बिना दरार या विरूपण के 1000℃ तेजी से ठंडा/गर्म करने वाले चक्रों का प्रतिरोध करता है |
| सेवा जीवन | ≥ 12,000 फर्नेस चार्ज (मानक परिचालन स्थितियों के तहत) |
4. सामग्री प्रदर्शन पैरामीटर
| घटक | सामग्री ग्रेड | मुख्य प्रदर्शन संकेतक |
|---|---|---|
| कवर शेल | Q345R/304 SS | उपज शक्ति ≥ 345 MPa; संक्षारण प्रतिरोध रेटिंग ≥ 9 (नमक स्प्रे परीक्षण 1000h) |
| इलेक्ट्रोड बुशिंग | CuCrZr | विद्युत चालकता ≥ 48 MS/m; तापीय चालकता ≥ 320 W/(m·K) |
| सीलिंग गैसकेट | उच्च तापमान सिलिकॉन रबर | ऑपरेटिंग तापमान रेंज: -40℃ से 300℃; संपीड़न सेट ≤ 15% |
अनुप्रयोग लाभ
- लंबा सेवा जीवन: आगमनात्मक ईंट फर्नेस कवर की तुलना में, वाटर कूल्ड संरचना थर्मल शॉक के कारण होने वाली दरार और कटाव से बचती है, रखरखाव आवृत्ति को 60% और डाउनटाइम को 40% तक कम करती है।
- ऊर्जा बचत और उत्सर्जन में कमी: उत्कृष्ट सीलिंग प्रदर्शन गर्मी के नुकसान को 20–30% और फ्लू गैस उत्सर्जन को कम करता है, जो औद्योगिक पर्यावरण संरक्षण मानकों के अनुरूप है।
- उच्च परिचालन स्थिरता: कठोर संरचना और समान शीतलन विरूपण को रोकते हैं, सटीक इलेक्ट्रोड पोजिशनिंग और स्थिर आर्क डिस्चार्ज सुनिश्चित करते हैं, गलाने की गुणवत्ता और दक्षता में सुधार करते हैं।
