नई अनुकूलित बिजली वितरण उपकरण विद्युत नियंत्रण कक्ष बॉक्स संलग्नक

उत्पत्ति के प्लेस	चीन
ब्रांड नाम	Shaanxi Chengda
प्रमाणन	ISO 9001
मॉडल संख्या	उपकरण प्रसंस्करण क्षमता के आधार पर बातचीत
न्यूनतम आदेश मात्रा	1 इकाई
मूल्य	The price will be negotiated based on the technical requirements and supply scope of Party A
पैकेजिंग विवरण	पार्टी की विशिष्ट आवश्यकताओं के अनुसार चर्चा करें
प्रसव के समय	2 महीने
भुगतान शर्तें	एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता	पूर्ण उत्पादन आपूर्ति श्रृंखला, समय पर आपूर्ति, और गुणवत्ता मानकों को पूरा करें

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

उत्पाद विवरण

प्रमुखता देना

अनुकूलित बिजली वितरण पैनल

विद्युत नियंत्रण पैनल के लिए

गारंटी के साथ बिजली वितरण बॉक्स

एक संदेश छोड़ें

उत्पाद विवरण

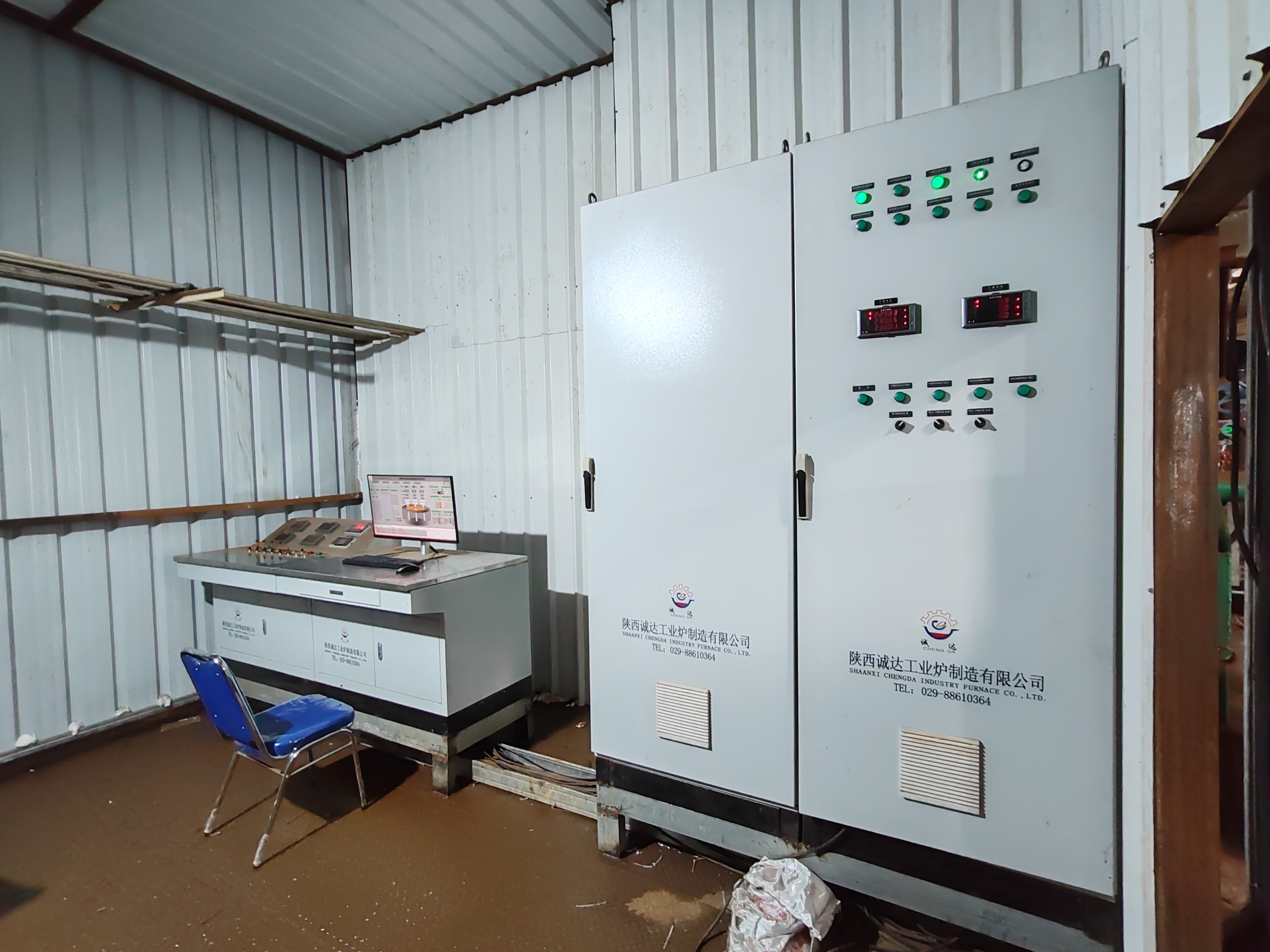

इलेक्ट्रिक आर्क ओवन (ईएएफ) /लाडले रिफाइनिंग ओवन (एलआरएफ) के लिए ओवन कंट्रोल कैबिनेट

दभट्ठी नियंत्रण कैबिनेटविद्युत चाप भट्ठी और कुप्पी शोधन भट्ठी प्रणालियों का "मस्तिष्क" है, एकीकृतबिजली नियंत्रण, प्रक्रिया विनियमन, सुरक्षा संरक्षण और डेटा निगरानीयह पिघलने की प्रक्रियाओं (जैसे, इलेक्ट्रोड उठाने, आर्क प्रहार, शक्ति समायोजन) के सटीक नियंत्रण को सक्षम करता है और भट्ठी उपकरण के स्थिर, सुरक्षित और कुशल संचालन को सुनिश्चित करता है।कैबिनेट कठोर औद्योगिक वातावरण (उच्च तापमान, धूल, कंपन) उच्च विश्वसनीयता और विरोधी हस्तक्षेप प्रदर्शन के साथ।

मुख्य कार्य

पावर और इलेक्ट्रोड नियंत्रण
- आर्क स्ट्राइकिंग नियम: आर्क लंबाई को स्थिर करने, इलेक्ट्रोड चिपकने या टूटने से बचने के लिए सर्वो या हाइड्रोलिक सिस्टम के माध्यम से इलेक्ट्रोड लिफ्टिंग/लोडिंग को स्वचालित रूप से नियंत्रित करता है,और ऊर्जा-बचत पिघलने के लिए इष्टतम आर्क वोल्टेज/वर्तमान बनाए रखें.
- शक्ति समायोजन: इनपुट पावर को समायोजित करने के लिए भट्ठी की क्षमता और पिघलने के चरणों (पिघलने, शोधन, टैपिंग) से मेल खाता है, निरंतर शक्ति या निरंतर धारा नियंत्रण का एहसास होता है।
- चरण संतुलन नियंत्रण: ग्रिड प्रभाव को कम करने और पावर फैक्टर में सुधार के लिए तीन चरणों की धारा को संतुलित करता है।
प्रक्रिया निगरानी एवं स्वचालन
- वास्तविक समय में डेटा अधिग्रहण: मुख्य मापदंडों (इलेक्ट्रोड वर्तमान/वोल्टेज, भट्टी का तापमान, शीतलन जल प्रवाह/दबाव, गैस संरचना) की निगरानी करता है और उन्हें टचस्क्रीन एचएमआई पर प्रदर्शित करता है।
- प्रोग्रामेबल लॉजिक कंट्रोल (पीएलसी): मैन्युअल ऑपरेशन त्रुटियों को कम करने के लिए अनुकूलित पिघलने की प्रक्रिया प्रोग्रामिंग (जैसे, स्वचालित चार्जिंग, तापमान रखरखाव, टैपिंग अनुक्रम) का समर्थन करता है।
- डेटा भंडारण और ट्रेस करने की क्षमता: उत्पादन विश्लेषण और गुणवत्ता की ट्रेसेबिलिटी के लिए पिघलने की प्रक्रिया के डेटा (समय, बिजली की खपत, तापमान वक्र) रिकॉर्ड करें।
सुरक्षा सुरक्षा और अलार्म
- अतिभार/शॉर्ट सर्किट सुरक्षा: विद्युत केबलों और भट्ठी के घटकों को क्षति से बचाने के लिए वर्तमान के नामित मूल्य से अधिक या शॉर्ट सर्किट होने पर पावर-ऑफ सुरक्षा को ट्रिगर करता है।
- शीतलन प्रणाली दोष सुरक्षा: यदि ठंडा करने वाले पानी का दबाव बहुत कम है, प्रवाह अपर्याप्त है, या तापमान बहुत अधिक है (केबल और भट्ठी के कवर जैसे पानी से ठंडा घटकों के लिए महत्वपूर्ण) तो अलार्म और सिस्टम बंद हो जाता है।
- इलेक्ट्रोड स्थिति सीमा संरक्षण: यांत्रिक टकराव से बचने के लिए इलेक्ट्रोड को अधिक उठाने या कम करने से रोकता है।
- आपातकालीन स्टॉप फ़ंक्शन: दुर्घटना के मामले में तत्काल बंद करने के लिए स्थानीय और दूरस्थ आपातकालीन स्टॉप बटन से लैस है।
संचार एवं एकीकरण
- समर्थनMODBUS, PROFIBUS, ईथरनेटकारखाने के एमईएस/ईआरपी सिस्टम से जुड़ने के लिए प्रोटोकॉल, दूरस्थ निगरानी और केंद्रीकृत प्रबंधन का एहसास।
- समन्वयित संचालन के लिए सहायक उपकरणों (धूल हटाने की प्रणालियों, जल उपचार इकाइयों, इलेक्ट्रोड नियामकों) के साथ इंटरफेस

संरचनात्मक डिजाइन

घटक	सामग्री और विनिर्देश
मंत्रिमंडल	इलेक्ट्रोस्टैटिक छिड़काव के साथ ठंडा लुढ़का हुआ स्टील प्लेट (चूड़ाई 2.0-2.5 मिमी); कार्यशाला वातावरण के लिए IP54 सुरक्षा रेटिंग (धूल प्रतिरोधी, छिड़काव प्रतिरोधी) ।
मुख्य नियंत्रण इकाई	पीएलसी (जैसे, सीमेंस S7-1500, एलन-ब्रैडली कॉम्पैक्टलॉजिक्स) + एचएमआई टचस्क्रीन (10 ′′ 15 इंच औद्योगिक ग्रेड); उच्च तापमान प्रतिरोधी, विरोधी चमक डिस्प्ले।
बिजली के घटक	एसी संपर्ककर्ता, सर्किट ब्रेकर, आवृत्ति कनवर्टर, वोल्टेज/वर्तमान ट्रांसफार्मर; उच्च धारा, उच्च वोल्टेज ईएएफ कार्य स्थितियों के लिए चुना गया (नामित वोल्टेज 380V/660V,6300A तक का नामित करंट).
नियंत्रण घटक	रिले मॉड्यूल, सर्वो ड्राइवर, आनुपातिक वाल्व नियंत्रक (हाइड्रोलिक इलेक्ट्रोड समायोजन के लिए); हस्तक्षेप विरोधी क्षमता को बढ़ाने के लिए अलगाव एम्पलीफायर।
शीतलन प्रणाली	उच्च तापमान कार्यशालाओं में विद्युत घटकों के स्थिर संचालन को सुनिश्चित करने के लिए अंतर्निहित अक्षीय प्रवाह पंखे या वातानुकूलन इकाइयां (तापमान नियंत्रण सीमाः 5 ̊40°C)
वायरिंग और लेआउट	अलग-अलग पावर और कंट्रोल वायरिंग कम्पोस्ट; उच्च धारा सर्किट के लिए तांबे की बस्ट बार; सुरक्षा मानकों (आईईसी 60204) को पूरा करने के लिए लौ retardant केबल नलिकाएं।

तकनीकी मापदंड

श्रेणी	पैरामीटर	विनिर्देश
विद्युत मापदंड	नामित वोल्टेज	380V AC (3-चरण 50Hz) / 660V AC (बड़े EAF के लिए अनुकूलन योग्य)
	नियंत्रण वोल्टेज	24V DC (पीएलसी/एचएमआई के लिए स्थिर बिजली की आपूर्ति)
	रेटेड करंट	100A6300A (मिचली भट्ठी क्षमताः 1030t EAF के लिए 100800A; 50150t EAF के लिए 10006300A)
	शक्ति कारक समायोजन	0.85 ₹0.95 (प्रतिक्रियाशील शक्ति मुआवजा मॉड्यूल के माध्यम से)
नियंत्रण प्रदर्शन	इलेक्ट्रोड पोजिशनिंग सटीकता	±5 मिमी (सर्वो नियंत्रण प्रणाली)
	आर्क वोल्टेज विनियमन सीमा	50~300V (इलेक्ट्रोड व्यास के अनुसार समायोज्य)
	प्रतिक्रिया समय	≤100ms (इलेक्ट्रोड लिफ्टिंग/लोडिंग कंट्रोल के लिए)
पर्यावरण के अनुकूल	परिचालन तापमान	-20°C से +55°C
	सापेक्ष आर्द्रता	≤90% (गैर-संक्षेपण)
	कंपन प्रतिरोध	≤5Hz, आयाम ≤0.15mm (आईईसी 60068-2-6 मानक को पूरा करता है)
	सुरक्षा रेटिंग	IP54 (कैबिनेट शरीर); IP65 (बाहरी बटन/सेंसर)
सुरक्षा और विश्वसनीयता	इन्सुलेशन प्रतिरोध	≥100MΩ (500V DC परीक्षण)
	डायलेक्ट्रिक शक्ति	2000V AC (1 मिनट, कोई ब्रेकडाउन नहीं)
	विफलताओं के बीच औसत समय (MTBF)	≥20,000 घंटे
संचार इंटरफेस	मानक इंटरफेस	RS485, ईथरनेट, यूएसबी
	समर्थित प्रोटोकॉल	MODBUS RTU/TCP, PROFIBUS DP, OPC UA

अनुप्रयोग लाभ

बुद्धिमान संचालन: विजुअलाइज्ड फ्यूजिंग वक्रों के साथ एचएमआई टचस्क्रीन प्रक्रियाओं को एक कुंजी से शुरू/बंद करने में सक्षम बनाता है, जिससे ऑपरेटर प्रशिक्षण के लिए सीमा कम हो जाती है।
ऊर्जा दक्षता अनुकूलन: इलेक्ट्रोड मापदंडों के गतिशील समायोजन से मैनुअल नियंत्रण की तुलना में बिजली की खपत में 815% की कमी आती है, 1020% तक पिघलने के चक्र को छोटा किया जाता है।
मजबूत विरोधी हस्तक्षेप: पृथक बिजली आपूर्ति और आश्रित वायरिंग डिजाइन प्रभावी रूप से उच्च धारा के आर्क से विद्युत चुम्बकीय हस्तक्षेप का विरोध करते हैं, कठोर औद्योगिक वातावरण में स्थिर संचालन सुनिश्चित करते हैं।
आसान रखरखावमॉड्यूलर घटक डिजाइन दोषपूर्ण भागों के त्वरित प्रतिस्थापन की अनुमति देता है; स्व-निदान समारोह वास्तविक समय में दोषों का पता लगाता है, रखरखाव डाउनटाइम को कम करता है।
