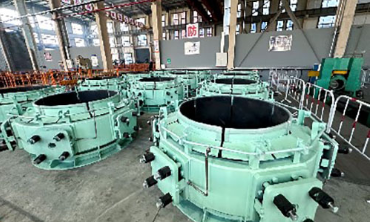

ऊपरी और निचले इलेक्ट्रोड क्लैंपिंग ब्रेक असेंबली

ऊपरी और निचला इलेक्ट्रोड क्लैंपिंग ब्रेक असेंबली

1. उत्पाद अवलोकन

ऊपरी और निचले इलेक्ट्रोड क्लैंपिंग ब्रेक असेंबली, डुअल ब्रेक स्लिपिंग डिवाइस के लिए संक्षिप्त, जलमग्न आर्क भट्टियों, औद्योगिक सिलिकॉन भट्टियों, फेरोलॉय भट्टियों, कैल्शियम कार्बाइड भट्टियों और बंद रिफाइनिंग भट्टियों के लिए इलेक्ट्रोड स्लिपिंग सिस्टम का मुख्य निष्पादन उपकरण है। यह स्वचालित इलेक्ट्रोड फीडिंग का एहसास करने के लिए स्लिपिंग हाइड्रोलिक सिलेंडरों के साथ सहयोग करता है, गलाने के दौरान इलेक्ट्रोड की खपत की लगातार भरपाई करता है और इलेक्ट्रोड की स्थिर कार्यशील लंबाई को बनाए रखता है।

पारंपरिक एकल-क्लैंप स्लिपिंग संरचना में अस्थिर क्लैंपिंग बल होता है, इलेक्ट्रोड फिसलन विचलन, बार-बार मैन्युअल समायोजन और इलेक्ट्रोड टूटने का उच्च जोखिम होता है। हमारा दोहरा ऊपरी और निचला ब्रेक सेट डिस्क स्प्रिंग हाइड्रोलिक क्लैंपिंग संरचना को अपनाता है। ऊपरी ब्रेक चलने योग्य है जबकि निचला ब्रेक स्थिर है। पीएलसी इंटरलॉक्ड अनुक्रमिक उद्घाटन और क्लैंपिंग क्रियाओं के माध्यम से, इलेक्ट्रोड को मात्रात्मक और सटीक रूप से खिलाया जाता है। यह स्थिर चाप संचालन सुनिश्चित करता है, इलेक्ट्रोड टूटने की दुर्घटनाओं को कम करता है, और स्वचालित बुद्धिमान भट्ठी इलेक्ट्रोड सिस्टम के लिए एक मानक मिलान घटक है, जो 6,300kVA-63,000kVA पूर्ण-श्रृंखला धातुकर्म इलेक्ट्रिक भट्टियों पर लागू होता है।

2. मुख्य उत्पाद वर्गीकरण

2.1 डिस्क स्प्रिंग हाइड्रोलिक डुअल ब्रेक

• क्लैंपिंग सिद्धांत: डिस्क स्प्रिंग मैकेनिकल क्लैंपिंग, रिलीज के लिए हाइड्रोलिक दबाव
• संरचना लेआउट: डिस्क स्प्रिंग्स के 4 समूह + ब्रेक हाउसिंग के चारों ओर सममित रूप से व्यवस्थित हाइड्रोलिक सिलेंडर; अंदर वल्केनाइज्ड पहनने के लिए प्रतिरोधी ब्रेक जूते
• मिलान भट्टियां: 12,500-63,000 केवीए मध्यम और बड़े बंद जलमग्न आर्क भट्टियां, औद्योगिक सिलिकॉन भट्टियां
• मुख्य लाभ: स्थिर और समान क्लैंपिंग बल, ब्रेक शूज़ का बड़ा घर्षण गुणांक, एंटी-स्लिप इलेक्ट्रोड, घर्षण अस्तर की लंबी सेवा जीवन, पूर्ण इंटरलॉक सुरक्षा
• अनुप्रयोग: उच्च स्वचालन आवश्यकताओं के साथ उच्च-वर्तमान, निरंतर उत्पादन गलाने वाली कार्यशालाएँ

2.2 हल्का डुअल ब्रेक (छोटा और मध्यम फर्नेस लागत प्रभावी मॉडल)

• संरचना: एकीकृत पतली दीवार ब्रेक हाउसिंग, कॉम्पैक्ट सिंगल-साइड हाइड्रोलिक सिलेंडर लेआउट
• मिलान भट्टियां: 6,300-25,000 केवीए सिलिकोमैंगनीज, फेरोनिकेल और कैल्शियम कार्बाइड भट्टियां
• मुख्य लाभ: हल्के वजन, छोटी जगह, कम विनिर्माण लागत, सुविधाजनक ऑन-साइट रखरखाव और ब्रेक शूज़ का प्रतिस्थापन
• अनुप्रयोग: मध्यम इलेक्ट्रोड भार वाली अर्ध-बंद छोटी क्षमता वाली भट्टियाँ

2.3 इंटेलिजेंट मॉनिटरिंग इंटीग्रेटेड डुअल ब्रेक (हाई-एंड ऑटोमैटिक मॉडल)

• उन्नत कॉन्फ़िगरेशन: अंतर्निर्मित दबाव सेंसर, स्थिति सीमा स्विच, तापमान निगरानी मॉड्यूल, फर्नेस पीएलसी सिस्टम में वायर्ड सिग्नल ट्रांसमिशन
• सहायक भाग: एंटी-स्पैटर हीट इन्सुलेशन शील्ड, ब्रेक शूज़ के लिए स्वचालित घिसाव मुआवजा तंत्र
• मिलान भट्टियां: 33,000-63,000kVA अल्ट्रा-बड़ी बुद्धिमान मानवरहित गलाने वाली भट्टियां
• मुख्य लाभ: क्लैंपिंग दबाव और ब्रेक खोलने की स्थिति की वास्तविक समय की निगरानी, ​​अपर्याप्त दबाव या जूता पहनने के लिए स्वचालित अलार्म, पूरी तरह से स्वचालित मानवरहित फिसलन ऑपरेशन

3. मूल संरचना एवं कार्य सिद्धांत

संपूर्ण डुअल ब्रेक असेंबली में 5 प्रमुख मॉड्यूल होते हैं: ऊपरी मूवेबल ब्रेक यूनिट, निचली फिक्स्ड ब्रेक यूनिट, डिस्क स्प्रिंग क्लैंपिंग असेंबली, हाइड्रोलिक रिलीज सिलेंडर और घर्षण ब्रेक शू लाइनिंग।

1. ऊपरी चल ब्रेक इकाईफिसलने वाले हाइड्रोलिक सिलेंडरों से जुड़ा हुआ, ऊर्ध्वाधर उठाने की गति में सक्षम। यह फिसलने वाले स्ट्रोक के दौरान इलेक्ट्रोड का वजन सहन करने के लिए इलेक्ट्रोड को क्लैंप करता है, और चढ़ने से पहले छोड़ देता है। एक साथ खुलने से बचने के लिए निचले ब्रेक के साथ इंटरलॉक किया गया।
2. लोअर फिक्स्ड ब्रेक यूनिटइलेक्ट्रोड धारक बैरल पर स्थिर, सामान्य गलाने की स्थिति में पूरा इलेक्ट्रोड भार वहन करता है, इलेक्ट्रोड को हमेशा क्लैंप करता रहता है; केवल इलेक्ट्रोड स्लिपिंग अवरोही स्ट्रोक के दौरान अस्थायी रूप से रिलीज़ होता है।
3. डिस्क स्प्रिंग क्लैंपिंग असेंबलीउच्च-शक्ति डिस्क स्प्रिंग्स के कई समूह इलेक्ट्रोड को कसकर लॉक करने के लिए स्थायी रेडियल क्लैंपिंग बल प्रदान करते हैं। हाइड्रोलिक सिलेंडर इलेक्ट्रोड स्लिपिंग की आवश्यकता होने पर ब्रेक रिलीज का एहसास करने के लिए डिस्क स्प्रिंग्स को संपीड़ित करते हैं।
4. पहनने के लिए प्रतिरोधी ब्रेक शू लाइनिंगरबर वल्केनाइज्ड समग्र घर्षण सामग्री, उच्च घर्षण गुणांक, अच्छा गर्मी इन्सुलेशन, घर्षण-विरोधी और इलेक्ट्रोड-विरोधी सतह खरोंच को अपनाता है; पूरे ब्रेक को अलग किए बिना सिंगल शू को अलग से बदला जा सकता है।
5. हाइड्रोलिक इंटरलॉक नियंत्रण प्रणालीइलेक्ट्रिकल इंटरलॉक लॉजिक यह सुनिश्चित करता है कि इलेक्ट्रोड गिरने के जोखिम को रोकने के लिए ऊपरी और निचले ब्रेक एक साथ नहीं खुल सकते। 15-50 मिमी से समायोज्य सिंगल स्लिपिंग स्ट्रोक, स्वचालित साइकिल स्लिपिंग, मैनुअल स्थानीय नियंत्रण और रिमोट पीएलसी नियंत्रण तीन ऑपरेशन मोड का समर्थन करता है।

मानक इलेक्ट्रोड स्लिपिंग चक्र प्रवाह

1. निचला ब्रेक दबा रहता है, ऊपरी ब्रेक रिलीज़ हो जाता है → फिसलता हुआ सिलेंडर ऊपरी ब्रेक को लक्षित ऊंचाई तक उठा देता है
2. ऊपरी ब्रेक इलेक्ट्रोड को पुनः क्लैंप करता है, निचला ब्रेक रिलीज़ करता है → स्लिपिंग सिलेंडर इलेक्ट्रोड फीडिंग को पूरा करने के लिए नीचे उतरता है
3. निचला ब्रेक फिर से कसकर चिपक जाता है, ऊपरी ब्रेक रिलीज़ हो जाता है और प्रारंभिक स्थिति में रीसेट हो जाता है, अगले स्लिपिंग चक्र की प्रतीक्षा करता है

4. मुख्य उत्पाद लाभ

4.1 सुरक्षित एवं विश्वसनीय दोहरी इंटरलॉक सुरक्षा

सख्त विद्युत इंटरलॉक एक ही समय में ऊपरी और निचले ब्रेक को खोलने पर रोक लगाता है, जिससे डबल रिलीज के कारण इलेक्ट्रोड गिरने की दुर्घटनाओं को पूरी तरह से समाप्त कर दिया जाता है; दबाव और स्थिति दोहरी निगरानी असामान्य क्लैम्पिंग बल के तहत स्वचालित शटडाउन अलार्म को ट्रिगर करती है, जिससे भट्ठी संचालन सुरक्षा में काफी सुधार होता है।

4.2 स्थिर क्लैम्पिंग बल, कम इलेक्ट्रोड टूटना

डिस्क स्प्रिंग निरंतर बल क्लैंपिंग ब्रेक जूते और इलेक्ट्रोड सतह के बीच समान संपर्क घर्षण सुनिश्चित करता है, कोई स्थानीय तनाव एकाग्रता नहीं; मात्रात्मक फिसलन अनियमित इलेक्ट्रोड अवतरण से बचाती है, इलेक्ट्रोड दरार और टूटने की दर को प्रभावी ढंग से कम करती है, इलेक्ट्रोड खपत लागत में कटौती करती है।

4.3 उच्च स्वचालन, श्रम की बचत

बार-बार मैनुअल ऑन-साइट ऑपरेशन के बिना पीएलसी पूर्ण-स्वचालित चक्रीय फिसलन का समर्थन करता है; रिमोट मॉनिटरिंग मॉडल ऑपरेशन डेटा को केंद्रीय नियंत्रण कक्ष में अपलोड करता है, जिससे मानव रहित इलेक्ट्रोड फीडिंग प्रबंधन का एहसास होता है और फर्नेस फ्रंट श्रम तीव्रता कम हो जाती है।

4.4 लंबी सेवा जीवन, कम रखरखाव लागत

वल्कनीकृत घर्षण ब्रेक जूते में मजबूत उच्च तापमान पहनने के प्रतिरोध, लंबे प्रतिस्थापन चक्र की सुविधा होती है; मॉड्यूलर स्प्लिट डिज़ाइन इंटीग्रल डिस्सेम्बली, कम रखरखाव डाउनटाइम और कुछ स्पेयर पार्ट्स की खपत के बिना सिंगल ब्रेक शू या स्प्रिंग ग्रुप रिप्लेसमेंट की अनुमति देता है।

4.5 व्यापक अनुकूलनशीलता एवं सुविधाजनक रेट्रोफिट

Φ400-Φ1200 सेल्फ-बेकिंग इलेक्ट्रोड के लिए ब्रेक हाउसिंग का अनुकूलन योग्य आंतरिक व्यास; नई भट्ठी के संपूर्ण उपकरण और पुरानी भट्ठी इलेक्ट्रोड प्रणाली के नवीनीकरण के साथ मिलान किया गया, ऑन-साइट उपकरण के लिए किसी बड़े पैमाने पर संरचनात्मक संशोधन की आवश्यकता नहीं है।

4.6 उच्च तापमान रोधी, गंभीर वातावरण में स्थिर संचालन

बाहरी ताप इन्सुलेशन एंटी-स्पैटर शील्ड भट्टी के शीर्ष की चमकदार गर्मी को अलग करता है, जिससे स्प्रिंग की उम्र बढ़ने और हाइड्रोलिक सिलेंडर सील के जलने से बचाव होता है; लंबे समय तक निरंतर उच्च-भार गलाने की स्थिति के तहत स्थिर प्रदर्शन।

5. लागू उद्योग और फर्नेस क्षमता सीमा

• लौहमिश्र धातु प्रगलन: फेरोसिलिकॉन, सिलिकॉनमैंगनीज, फेरोनिकेल, फेरोक्रोम, फेरोवैनेडियम जलमग्न चाप भट्टियां
• रासायनिक गलाने: औद्योगिक सिलिकॉन, कैल्शियम कार्बाइड, पीला फास्फोरस पिघलने वाली भट्टियां
• अलौह धातु विज्ञान: तांबा धातुमल, एल्यूमीनियम राख, सीसा-जस्ता बंद शोधन विद्युत भट्टियां
• क्षमता कवरेज: 6,300kVA, 12,500kVA, 16,500kVA, 25,000kVA, 33,000kVA, 45,000kVA, 63,000kVA फुल-स्पेक मेटलर्जिकल भट्टियां

6. वैकल्पिक मिलान विन्यास

1. वास्तविक समय क्लैंपिंग दबाव और ब्रेक स्थिति ऑनलाइन निगरानी अलार्म प्रणाली
2. उच्च तापमान एंटी-स्पैटर स्टेनलेस स्टील हीट इन्सुलेशन शील्ड
3. ब्रेक घर्षण जूतों के लिए स्व-क्षतिपूर्ति असेंबली पहनें
4. इंटीग्रेटेड स्लिपिंग हाइड्रोलिक सिलेंडर मैनिफोल्ड असेंबली
5. पूर्ण स्पेयर पार्ट्स पैकेज: डिस्क स्प्रिंग्स, वल्केनाइज्ड ब्रेक शूज़, हाइड्रोलिक सीलिंग किट

7. पूर्ण-जीवनचक्र सेवा गारंटी

1. कस्टम गैर-मानक डिज़ाइन: इलेक्ट्रोड व्यास और भट्टी संचालन मापदंडों के अनुसार ब्रेक इनर व्यास, क्लैंपिंग स्ट्रोक, स्प्रिंग समूह मात्रा और स्लिपिंग स्ट्रोक को अनुकूलित करें
2. ऑन-साइट तकनीकी सर्वेक्षण: पेशेवर इंजीनियर इलेक्ट्रोड स्लिपिंग सिस्टम के लिए समग्र मिलान योजना प्रदान करते हैं
3. सख्त फैक्टरी निरीक्षण: डिलीवरी से पहले क्लैंपिंग बल थकान परीक्षण, हाइड्रोलिक रिसाव परीक्षण और इंटरलॉक लॉजिक परीक्षण
4. बिक्री के बाद समर्थन: संपूर्ण असेंबली वारंटी, ब्रेक जूते, डिस्क स्प्रिंग्स और अन्य कमजोर स्पेयर पार्ट्स की दीर्घकालिक आपूर्ति, राष्ट्रव्यापी ऑन-साइट स्थापना और रखरखाव
