टिल्टिंग फर्नेस रॉकर फ़्रेम - उपकरण और तकनीकी पैरामीटर परिचय

1. उपकरण अवलोकन

मूलभूत प्रकार्य

1. पूर्ण-भार वहन: भट्टी खोल, अस्तर, प्रवाहकीय प्रणाली और जल शीतलन उपकरणों सहित सभी भार का समर्थन करता है।
2. नियंत्रित झुकाव: हाइड्रोलिक ड्राइव पिघली हुई धातु और स्लैग को डिस्चार्ज करने के लिए भट्ठी को आगे और पीछे झुकाती है।
3. सुरक्षा स्व-लॉकिंग: हाइड्रोलिक विफलता के तहत भट्ठी को पलटने से रोकने के लिए रीसेट के बाद घुमावदार समर्थन सतह की स्थिति को सीमित करता है।
4. कठोर बफरिंग: हेवी-प्लेट बॉक्स वेल्डेड संरचना गलाने के दौरान वैकल्पिक प्रभाव और उच्च तापमान थर्मल विरूपण का प्रतिरोध करती है।

2. समग्र संरचनात्मक संरचना

2.1 मुख्य भार वहन करने वाला रॉकर फ्रेम

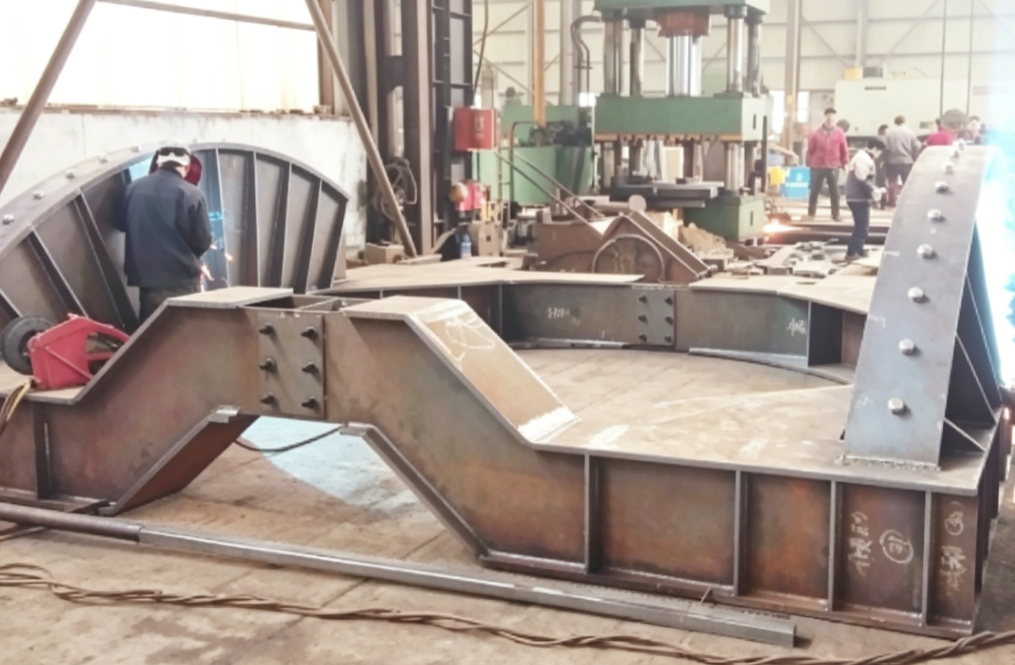

• संरचनात्मक रूप: एकीकृत बॉक्स-वेल्डेड घुमावदार आधार + डबल-साइड घुमावदार समर्थन आर्क प्लेटें, Q355B उच्च शक्ति कम-मिश्र धातु मोटी स्टील प्लेटों और आंतरिक सुदृढ़ीकरण विभाजन के साथ पूरी तरह से प्रवेश वेल्डिंग। चित्र में खंडित बॉक्स बॉडी और बोल्ट-प्रबलित कनेक्शन संरचनाएं देखी जा सकती हैं।
• घुमावदार समर्थन चाप: झुकाव प्रतिरोध को कम करने के लिए दोनों तरफ आर्क ट्रैक बेस रोलर्स पर रोल करता है।
• पार्श्व सुदृढीकरण: विभाजित परिवहन और ऑन-साइट असेंबली के लिए ऊर्ध्वाधर मोटी कनेक्शन प्लेटें और उच्च शक्ति बोल्ट-इकट्ठे मॉड्यूलर खंड।
• निचला आधार: इंटीग्रल आयताकार बॉक्स बेस, एम्बेडेड एंकर बोल्ट के माध्यम से कंक्रीट नींव पर मजबूती से तय किया गया।

2.2 संपूर्ण सिस्टम के मिलान ड्राइव घटक

1. हाइड्रोलिक टिल्टिंग सिलेंडर: डबल-सिलेंडर सिंक्रोनस पुशिंग, उच्च दबाव वाले हाइड्रोलिक स्टेशन से तेल की आपूर्ति।
2. सपोर्ट रोलर समूह: रोलिंग घुमावदार रॉकर फ्रेम को ले जाने के लिए नींव पर फिक्स्ड लोड-बेयरिंग रोलर्स।
3. यांत्रिक सीमा लॉकिंग तंत्र: कठोर यांत्रिक सीमा और हाइड्रोलिक सेल्फ-लॉकिंग वाल्व की दोहरी सुरक्षा।
4. कोण का पता लगाने वाला एनकोडर: स्वचालित रूप से पीएलसी गति विनियमन के लिए झुकाव कोण की वास्तविक समय प्रतिक्रिया।
5. आपातकालीन सहायता ब्लॉक: दबाव हानि के तहत टिपिंग जोखिम को खत्म करने के लिए शून्य स्थिति के तहत मैकेनिकल स्टॉप ब्लॉक।

2.3 दो मुख्यधारा संरचनात्मक प्रकार

1. (फोटो में मॉडल, जलमग्न आर्क भट्टियों के लिए मुख्यधारा)


   फर्नेस बॉडी रॉकर आर्क के साथ सपोर्ट रोलर्स पर घूमती है, जिसमें स्थिर झुकाव और कम प्रभाव होता है, जो बड़ी क्षमता वाले जलमग्न आर्क भट्टियों के लिए उपयुक्त है।
2. विलक्षण त्रिभुज रॉकर फ़्रेम (लैडल शेकर्स के लिए विशेष)


   मोटर विलक्षणता द्वारा संचालित विलक्षण त्रिकोणीय संरचना, गर्म धातु मिश्रण और समरूपीकरण के लिए उपयोग की जाती है, जो सरगर्मी एकरूपता पर ध्यान केंद्रित करती है।

3. मानक तकनीकी पैरामीटर (टन भार द्वारा सामान्य विशिष्टताएँ)

3.1 सामान्य बुनियादी पैरामीटर

3.2 फर्नेस क्षमता द्वारा चयन पैरामीटर

1. छोटा जलमग्न आर्क फर्नेस रॉकर फ्रेम (3000~6300kVA)

• कुल भार क्षमता: ≤120t
• आर्क प्लेट की मोटाई: 40 मिमी
• सिलेंडर विशिष्टता: 1200 मिमी स्ट्रोक के साथ डबल सिलेंडर Φ160/110
• समग्र आयाम: L6.2m × W3.8m × H1.6m

2. मध्यम आकार का जलमग्न आर्क फर्नेस रॉकर फ्रेम (12500~25000kVA, बाजार में मुख्यधारा)

• कुल भार क्षमता: 200~380t
• आर्क प्लेट की मोटाई: 60 मिमी, बॉक्स बॉडी के अंदर डबल-लेयर मजबूत पसलियां
• सिलेंडर विशिष्टता: 1600 मिमी स्ट्रोक के साथ सिंक्रोनस सिलेंडर Φ200/140
• अधिकतम झुकाव कोण 28°, स्वतंत्र आपातकालीन सहायता आधार से सुसज्जित

3. बड़े डीसी जलमग्न आर्क फर्नेस रॉकर फ्रेम (30000~45000kVA)

• कुल भार क्षमता: 400~600t
• आर्क प्लेट की मोटाई 80 मिमी, खंडित बोल्ट स्प्लिसिंग संरचना (स्प्लिट प्रकार फोटो में दिखाया गया है)
• चार-सिलेंडर सिंक्रोनस बैलेंस ड्राइव, बड़े-प्रवाह हाइड्रोलिक स्टेशन से मेल खाता है
• लंबे समय तक उच्च तापमान विकिरण का विरोध करने के लिए वाटर-कूल्ड हीट इन्सुलेशन गार्ड प्लेटों से सुसज्जित

4. मुख्य उपकरण लाभ

1. उच्च-कठोरता विरूपण-प्रतिरोधी बॉक्स संरचना


   घने आंतरिक विभाजन की पसलियाँ लंबे समय तक उच्च तापमान और भारी भार के तहत विरूपण और दरार से बचने के लिए पिघलने वाले झुकने वाले क्षण को फैलाती हैं। ठोस कास्ट स्टील भागों की तुलना में हल्का वजन, परिवहन और डिससेम्बली के लिए सुविधाजनक।
2. खंडित मॉड्यूलर डिजाइन


   जैसा कि चित्र में दिखाया गया है, बोल्टेड खंडित स्प्लिसिंग, अधिक-चौड़ाई और अधिक-ऊंचाई वाली शिपिंग समस्याओं को हल करने के लिए परिवहन के लिए बड़े हिस्सों को विभाजित किया जा सकता है, तेजी से ऑन-साइट असेंबली।
3. स्थिर कम प्रभाव वाला झुकाव


   कठोर घूमने वाले शाफ्ट के बजाय घुमावदार रोलिंग घर्षण, झुकाव के दौरान कोई जाम नहीं होना, पिघली हुई धातु के छींटों के नुकसान को कम करने के लिए टैपिंग के दौरान छोटे तरल स्तर में उतार-चढ़ाव।
4. बहु-परत सुरक्षा संरक्षण


   हाइड्रोलिक सेल्फ-लॉकिंग और मैकेनिकल स्टॉप ब्लॉक का दोहरा बैकअप, हाइड्रोलिक पाइप फटने या बिजली बंद होने पर भी भट्ठी को पलटने से रोकता है।
5. मजबूत स्वचालन संगतता


   पीएलसी नियंत्रण प्रणाली से मेल खाता है, रिमोट और स्थानीय ऑपरेशन मोड का समर्थन करता है, फर्नेस फ्रंट फीडिंग और धूल हटाने वाली प्रणालियों के साथ जुड़ाव।

5. प्रगलन के लिए लागू कार्य परिस्थितियाँ

1. फेरोअलॉय उद्योग: सिलिकॉन मैंगनीज, फेरोक्रोम, फेरोवैनेडियम, फेरोमैंगनीज और सिलिकॉन जलमग्न आर्क भट्टियों की टैपिंग और स्लैग डिस्चार्जिंग।
2. अलौह प्रगलन: पीले फास्फोरस भट्टियों, तांबा-निकल शोधन भट्टियों और गर्म स्लैग भट्टियों की टिपिंग।
3. इलेक्ट्रिक आर्क स्टीलमेकिंग: छोटी रिफाइनिंग भट्टियों और स्क्रैप गलाने वाली भट्टियों की स्लैग स्किमिंग और टैपिंग।
4. मैचिंग लैडल हॉट ट्रांसफर: एक्सेंट्रिक रॉकर फ्रेम पिघले हुए लोहे के समरूपीकरण, सरगर्मी और गर्म सामग्री हस्तांतरण के लिए लैडल के साथ सहयोग करता है।

6. सहायक उपकरण सूची का मिलान

1. उच्च दबाव हाइड्रोलिक स्टेशन (दोहरे पंप, एक संचालन के लिए और एक स्टैंडबाय, वायु/जल शीतलन ताप अपव्यय)
2. सिंक्रोनस हाइड्रोलिक सिलेंडर + उच्च दबाव वाली नली, विस्फोट-प्रूफ कनेक्टर
3. लोड-बेयरिंग रोलर बेस, एम्बेडेड एंकर बोल्ट पूरा सेट
4. कोण सेंसर, ऑपरेशन कंसोल नियंत्रण कैबिनेट
5. यांत्रिक सीमा स्टॉप ब्लॉक, गर्मी इन्सुलेशन गार्ड प्लेटें, स्नेहन प्रणाली
