पानी से ठंडा ट्यूबलर कॉम्पेंसेटर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | Shaanxi Chengda |
| प्रमाणन | ISO 9001 |
| मॉडल संख्या | उपकरण प्रसंस्करण क्षमता के आधार पर बातचीत करें |
| न्यूनतम आदेश मात्रा | 1 इकाई |
| मूल्य | The price will be negotiated based on the technical requirements and supply scope of Party A |
| पैकेजिंग विवरण | पार्टी ए की विशिष्ट आवश्यकताओं के अनुसार चर्चा करें |
| प्रसव के समय | 2 महीने |
| भुगतान शर्तें | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | पूर्ण उत्पादन आपूर्ति श्रृंखला, समय पर आपूर्ति और गुणवत्ता मानकों को पूरा करें |
उत्पाद विवरण
| स्पेयर पार्ट्स | मोल्ड तापमान नियंत्रक | वज़न | विशिष्ट भाग पर निर्भर करता है |
|---|---|---|---|
| ट्रेडमार्क | कैसे ओ | कीवर्ड | दो सामग्री आनुपातिक वाल्व |
| मुख्य घटक | मोटर | मोटर ब्रांड | ametek |
| तापमान का विरोध | 250 ℃ | एकल पैकेज आकार | 25X20X5 सेमी |
| प्रमुखता देना | वाटर-कूल्ड ट्यूबलर कम्पेसाटर स्पेयर पार्ट,वाटर कूलिंग के साथ ट्यूबलर कम्पेसाटर,औद्योगिक उपयोग के लिए वाटर-कूल्ड कम्पेसाटर |
||
उत्पाद विवरण

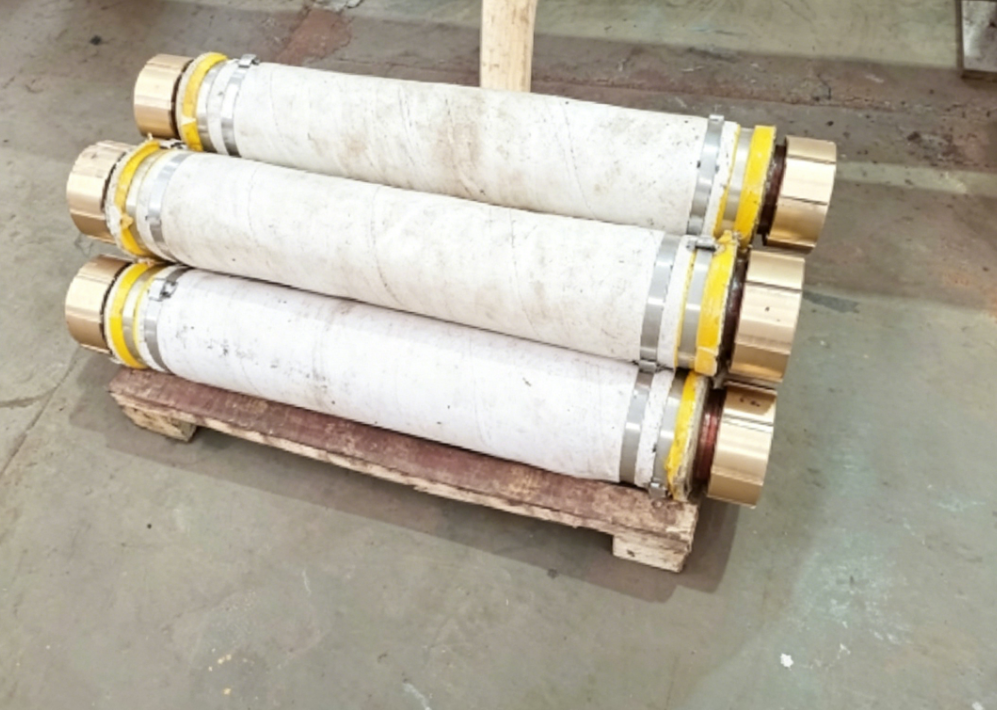

पानी से ठंडा ट्यूबलर कॉम्पेंसेटर
उत्पाद का अवलोकन
Water-cooled tubular compensator (metallurgical electric furnace dedicated water-cooled expansion joint integrating conductivity and cooling) serves as the core integrated conductive & cooling fitting for the short net system of submerged arc furnaces, विद्युत चाप भट्टियों और रिफाइनिंग भट्टियों में स्थापित किया जाता है। यह भट्टियों के ट्रांसफार्मर के माध्यमिक आउटलेट तांबे के ट्यूब और छोटे जाल के सामने के भट्टियों के प्रवाहकीय तांबे के ट्यूबों के बीच स्थापित किया जाता है,चार प्रमुख कार्यों का संयोजन: उच्च धारा प्रवाह, परिसंचारी जल शीतलन, बहुआयामी विस्थापन क्षतिपूर्ति और कंपन शमन।
एक दो-स्तरीय नलीदार सैंडविच पानी शीतलन संरचना को अपनाते हुए, इसका प्रवाहकीय शरीर उच्च शुद्धता वाले तांबे से बना है।प्रचलित शीतलन जल लगातार भट्ठी से भारी धारा और विकिरण उच्च तापमान से उत्पन्न जूल गर्मी भंगइस बीच, यह थर्मल विस्तार और संकुचन, ऑन-साइट स्थापना से असेंबली त्रुटियों और पिघलने के दौरान वैकल्पिक विद्युत चुम्बकीय कंपन के कारण अक्षीय विस्थापन को अवशोषित करता है।इससे तनाव टूटने से बचा जाता है, जल रिसाव और संक्षिप्त नेट तांबे के ट्यूबों और ट्रांसफार्मर तांबे की छड़ों के प्रवाहकीय बर्नआउट, 24 घंटे के निरंतर स्थिर संचालन सुनिश्चित करते हैं।यह उच्च भार धातु विज्ञान विद्युत भट्ठी के लिए एक अनिवार्य सुरक्षा मिलान घटक है.
संरचनात्मक संरचना
-
आंतरिक प्रवाहकीय ट्यूब (मुख्य प्रवाहकीय परत)उच्च चालकता और कम प्रतिरोध के साथ उच्च शुद्धता वाले तांबे की सीमलेस T2 ट्यूब,विद्युत भट्टियों के द्वितीयक पक्ष पर अति-बड़े परिचालन धारा को ले जाने वाले और सीधे शीतलन माध्यम से संपर्क करने वालेपूर्ण रूप से फोर्ज किए गए फ्लैंग्स या कॉपर आस्तीन प्रवाहकीय जोड़ों को संपर्क प्रतिरोध को कम करने और गर्मी के उत्पादन से अपघटन को कम करने के लिए दोनों छोरों पर चांदी के साथ संपर्क सतहों के साथ बनाया जाता है।
-
पानी से ठंडा सैंडविच गुहाएक सील पानी के परिसंचरण के बीच की परत पूरी तरह से वेल्डेड आंतरिक और बाहरी ट्यूबों से बनी, पानी के प्रवेश और निकास नलिकाओं से सुसज्जित।ठंडा पानी ठंडा मृत क्षेत्रों के बिना प्रवाहकीय तांबे के ट्यूब के चारों ओर सर्कुलेट करता है, तेजी से भट्टियों से प्रवाहकीय गर्मी और उच्च तापमान के विकिरण को दूर करता है।
-
स्लाइडिंग एक्सपेंशन और कॉम्पेनेशन मैकेनिज्मआंतरिक ट्यूब के सटीक फिट दूरबीन अनुभाग मुक्त अक्षीय विस्तार और संकुचन की अनुमति देता है,अंतिम तनाव के तहत फाड़ने के कारण पानी के रिसाव से बचने के लिए एक मार्गदर्शक सीमा एंटी-ड्रॉप संरचना के साथ मेल खाता हैयह मामूली रेडियल और कोणीय विस्थापन की भरपाई का समर्थन करता है।
-
अछूता सुरक्षात्मक बाहरी परतउच्च शक्ति उच्च तापमान प्रतिरोधी फाइबरग्लास अछूता आवरण, बाहरी धातु घटकों के शॉर्ट सर्किट को अलग करना, गर्मी को अछूता करना और जलने से रोकने के लिए जला के जोखिम को कम करना।
-
बांधने और सील करने के उपकरणऊष्मा प्रतिरोधी रबर गास्केट और उच्च शक्ति वाले स्टेनलेस स्टील बोल्ट फ्लैंज सतहों पर बहु-स्तर सील प्राप्त करते हैं, लंबे समय तक उच्च तापमान कंपन कार्य परिस्थितियों में कोई रिसाव नहीं।दूरबीन मुआवजा स्थिति की दृश्य जांच के लिए एक विस्तार अवलोकन चिह्न संलग्न है.
मुख्य तकनीकी मापदंड
सामान्य विनिर्देश
| पैरामीटर वस्तु | मानक तकनीकी सूचकांक | अनुकूलन योग्य विस्तारित रेंज |
|---|---|---|
| प्रवाहकीय सामग्री | T2 उच्च शुद्धता का तांबा | ऑक्सीजन रहित तांबा, चांदी से ढंका हुआ तांबा (उच्च धारा के लिए भारी शुल्क मॉडल) |
| प्रवाहकीय क्रॉस सेक्शन क्षेत्र | 300 ∼3200 मिमी2 | कस्टम ओवरसाइज सेक्शन 3500/4000mm2 तक |
| अनुकूलन योग्य परिचालन करंट | 1000A35000A | अधिकतम समर्थन 50000A डुबकी आर्क फर्नेस शॉर्ट नेट के लिए |
| मुआवजा मोड | अक्षीय क्षतिपूर्ति मुख्यतः, मामूली रेडियल और कोणीय क्षतिपूर्ति | कस्टम द्विदिश दूरबीन मॉडल |
| मानक मुआवजा स्ट्रोक | ±50 मिमी, ±80 मिमी, ±120 मिमी | अधिकतम दूरबीन स्ट्रोक ± 150 मिमी मांग पर |
| शीतलन जल सर्किट | पूर्ण क्षेत्र दोहरी परत सैंडविच पानी ठंडा | दो संरचनाएंः दो तरफा जल प्रवेश/निकास, एकल प्रवेश और एकल निकास |
| शीतलन जल का दबाव | 0.2 ∙0.4 एमपीए | अधिकतम असर दबाव 0.6MPa |
| इनलेट कूलिंग पानी का तापमान | ≤ 35°C | उच्च तापमान कार्य स्थितियों के लिए अनुकूलित नरम सर्कुलर पानी |
| परिवेश संचालन तापमान | -20°C-650°C | उच्च तापमान भट्टियों के निकट क्षेत्रों के लिए प्रबलित गर्मी इन्सुलेशन मॉडल |
| कनेक्शन प्रकार | फ्लैंज बोल्ट कनेक्शन, कॉपर आस्तीन क्लैंप कनेक्शन | कस्टम त्वरित प्लग-इन, वेल्डेड फ्लैंग्स |
| इन्सुलेशन वोल्टेज का सामना करें | ≥3kV बिजली की आवृत्ति वोल्टेज का सामना करें | उच्च वोल्टेज के लिए 5kV तक अपग्रेड किया जा सकता है |
| मानक कुल लंबाई | 600/800/1000/1200 मिमी | कस्टम लंबाई 400 मिमी से 2000 मिमी तक |
| लागू मध्यम | नरम सर्कुलर कूलिंग वाटर | शुद्ध पानी, बंद सर्किट ठंडा पानी |
मुख्य प्रदर्शन संकेतक
- स्पर्श प्रतिरोधः ≤0.03μΩ (तापीय हानि को कम करने के लिए चांदी से ढके जोड़ों के लिए कम)
- शीतलन दक्षता: एकल इकाई गर्मी अपव्यय क्षमता 15 ≈ 120kW प्रति घंटे, अति ताप और लाल-गर्म तांबे के निकायों को समाप्त करना
- कंपन प्रतिरोधः निरंतर संचालन में ढीले जोड़ों या पानी के रिसाव के बिना पिघलने के दौरान वैकल्पिक विद्युत चुम्बकीय कंपन का सामना करें
- सेवा जीवनः सामान्य नरम पानी के कामकाजी परिस्थितियों में ≥5 वर्ष, नियमित रखरखाव के साथ 8 वर्ष से अधिक तक बढ़ाया जा सकता है
मुख्य उत्पाद लाभ (प्रोमोशनल बिक्री बिंदु)
1ऊर्जा की बचत के लिए एकीकृत प्रवाह और जल शीतलन
पूर्ण कवरेज डबल-लेयर सैंडविच पानी ठंडा स्थानीय उच्च तापमान मृत क्षेत्रों को समाप्त करता है,पूरे शॉर्ट नेट सिस्टम के तापमान में वृद्धि को काफी कम करना और ट्रांसफार्मर और तांबे की सलाखों के प्रतिक्रियाशील शक्ति हानि को कम करनासाधारण नंगे तांबे के लचीले कनेक्टर्स की तुलना में, यह बिजली की खपत में 8%~15% की कटौती करता है और प्रवाहकीय भागों के बर्नआउट के कारण बंद होने की विफलताओं से बचता है।
2उपकरण तनाव को समाप्त करने के लिए बहुआयामी विस्थापन मुआवजा
एक साथ तीन प्रमुख कार्य परिस्थितियों की चुनौतियों का समाधान करता हैः
1 उच्च तापमान थर्मल विस्तार और ठंड संकुचन से प्रेरित अक्षीय विस्तार और संकुचन;
2 उपकरण की स्थापना और सिविल इंजीनियरिंग नींव से असेंबली विचलन;
3 पिघलने के दौरान विद्युत चुम्बकीय बल के आदान-प्रदान से उत्पन्न निरंतर कंपन।
यह ट्रांसफार्मर और प्रवाहकीय तांबे के ट्यूबों के वेल्ड को तनाव क्षति से बचाता है और रखरखाव की आवृत्ति में तेजी से कटौती करता है।
3उच्च चालकता और कम हानि, अति-बड़ी धारा के लिए उपयुक्त
पर्याप्त प्रवाहकीय क्रॉस-सेक्शन के साथ एकीकृत रूप से गठित सीमलेस टी 2 तांबा। दोनों छोरों पर फ्लैंग्स पर चांदी की सतहें अल्ट्रा-कम संपर्क प्रतिरोध प्रदान करती हैं,भारी धारा के तहत नियंत्रित तापमान वृद्धि के साथयह लोहे के सिलिकॉन, सिलिकॉन मैंगनीज, फेरोवनैडियम, पीले फॉस्फोरस और कैल्शियम कार्बाइड के लिए डूबने वाले आर्क फर्नेस के साथ-साथ उच्च भार की स्थिति में स्टील निर्माण के इलेक्ट्रिक आर्क फर्नेस के लिए उपयुक्त है।
4. लंबे समय तक लीक-फ्री ऑपरेशन के लिए विश्वसनीय सीलिंग
सैंडविच गुहाओं के लिए पूर्ण वेल्डिंग प्रक्रिया प्लस मिश्रित बहु-परत फ्लैंज सील वैकल्पिक ठंड और गर्मी और निरंतर कंपन का विरोध करती है, सीक और पानी के बूंदों के छिपे हुए जोखिमों को समाप्त करती है.एक सीमा विरोधी तनाव संरचना अधिकतम दूरबीन यात्रा के तहत गुहा फाड़ को रोकती है, निरंतर पिघलने के दौरान पानी के रिसाव के कारण उत्पादन बंद होने से बचती है।
5कॉम्पैक्ट संरचना, आसान स्थापना और रखरखाव
एकीकृत ट्यूबलर डिजाइन कम से कम स्थान लेता है, संकीर्ण सामने की भट्ठी के छोटे नेट लेआउट के अनुकूल है। कोई बाहरी पानी शीतलन नली की आवश्यकता नहीं है;विद्युत और जल सर्किट को साइट पर सिंक्रोनस रूप से जोड़ा जा सकता है, विघटन और संयोजन केवल फ्लैंज बोल्ट को हटाने से पूरा होता है। पहने हुए सील भागों को पूरे मुआवजे के बजाय अलग से प्रतिस्थापित किया जा सकता है,संचालन और रखरखाव की लागत में काफी कटौती.
6सभी प्रकार के धातु भट्टियों के लिए पूर्ण-स्थिति अनुकूलन
अनुकूलन योग्य क्रॉस-सेक्शन, लंबाई, मुआवजा स्ट्रोक, पानी के इनलेट/आउटलेट लेआउट और फ्लैंज आयाम छोटे शोधन भट्टियों से लेकर बड़े पैमाने पर 10 तक के भट्टियों से मेल खाते हैं,000 kVA डुबकी आर्क फर्नेसपानी से ठंडा केबल, प्रवाहकीय क्रॉस आर्म और टैपहोल ओपनर सहित छोटे नेट सामानों के पूर्ण सेट एक साथ आपूर्ति किए जा सकते हैं।
लागू उद्योग और मिलान उपकरण
- लौह मिश्र धातु का पिघलना: लौह सिलिकॉन, सिलिकॉन मैंगनीज, फेरोक्रोम, फेरोवनैडियम और फेरोनिकेल के लिए डुबकी आर्क भट्टियों के लघु नेट सिस्टम
- कैल्शियम कार्बाइड और पीला फास्फोरस: बड़े बंद डुबकी आर्क भट्टियों के द्वितीयक प्रवाहकीय कनेक्शन
- इस्पात उद्योग: एसी/डीसी विद्युत आर्क भट्टियों और एलएफ लंच रिफाइनिंग भट्टियों का संक्षिप्त शुद्ध चालक शीतलन
- गैर-फेर्रस फ्यूजिंग: तांबे, एल्यूमीनियम, सीसा-जिंक फ्यूजिंग फर्नेस और रिडक्शन फर्नेस की उच्च धारा प्रवाहकीय प्रणालियां
- संगत सहायक उपकरण: विद्युत भट्ठी ट्रांसफार्मर, पानी से ठंडा प्रवाहकीय तांबे के ट्यूब, पानी से ठंडा केबल, प्रवाहकीय क्रॉस आर्म और पूर्ण लघु जाल फिटिंग
उत्पाद चयन दिशानिर्देश
- मुख्य चयन मापदंडः भट्ठी ट्रांसफार्मर का नाममात्र द्वितीयक प्रवाह, छोटी शुद्ध तांबे की नली का बाहरी व्यास, साइट पर स्थापना की आरक्षित लंबाई, आवश्यक दूरबीन क्षतिपूर्ति स्ट्रोक,शीतलन जल आपूर्ति का दबाव
- भारी कार्य परिस्थितियों (वर्तमान> 25000A) के लिए, गर्मी उत्पादन को कम करने के लिए चांदी-प्लेटेड फ्लैंग्स और विस्तारित पानी-ठंडे इंटरलेयर के साथ उन्नत मॉडल का चयन करें
- उच्च तापमान भट्ठी निकायों के आसन्न क्षेत्रों के लिए, उच्च तापमान प्रतिरोधी ग्लास फाइबर इन्सुलेटिंग शीट्स के साथ मोटे मॉडल चुनें
- उच्च जल कठोरता वाले कारखानों के लिए, क्षतिपूर्तिकर्ता के आंतरिक जल चैनलों के सेवा जीवन को बढ़ाने के लिए नरम जल परिसंचरण प्रणाली की सिफारिश की जाती है
प्रचार शीर्षक
- पानी से ठंडा ट्यूबलर कॉम्पेनेसर. धातु विज्ञान इलेक्ट्रिक फर्नेस शॉर्ट नेट के लिए एकीकृत चालक और शीतलन विस्तार संयुक्त
- उच्च-वर्तमान जल-ठंडा हुआ मुआवजा, विशेष विस्थापन और विभ्रम अवशोषण उपकरण डुबकी आर्क फर्नेस और इलेक्ट्रिक आर्क फर्नेस के लिए
- डबल-लेयर सैंडविच वाटर-कूल्ड ट्यूबलर कॉम्पेंसेटर, ओवरहीटिंग को रोकने के लिए कुशल शीतलन और पानी के रिसाव के खिलाफ थर्मल विस्तार की भरपाई
- कस्टम वाटर-कूल्ड ट्यूबलर कॉम्पेंसेटर, 1000A से 50000A तक सभी औद्योगिक पिघलने वाले इलेक्ट्रिक फर्नेस के साथ संगत
विदेश व्यापार आधिकारिक वेबसाइट के लिए संक्षिप्त अंग्रेजी परिचय
पानी से ठंडा ट्यूबलर कॉम्पेंसेटर
पानी से ठंडा ट्यूबलर मुआवजा एक एकीकृत प्रवाहकीय और शीतलन फिटिंग है जो विशेष रूप से डुबकी आर्क भट्टियों, इलेक्ट्रिक आर्क भट्टियों और शोधन भट्टियों के शॉर्ट नेट सिस्टम के लिए डिज़ाइन किया गया है.यह भट्ठी ट्रांसफार्मर के माध्यमिक तांबे के ट्यूब और भट्ठी के सामने के प्रवाहकीय तांबे के ट्यूब के बीच स्थापित किया जाता है।
एक दो परत ट्यूबलर पानी ठंडा सैंडविच संरचना को अपनाने के साथ T2 उच्च शुद्धता तांबा के रूप में प्रवाहकीय शरीर,सर्कुलर कूलिंग वाटर लगातार ओवनों से जूल गर्मी और उच्च तापमान के विकिरण को हटा देता हैयह थर्मल विस्तार, स्थापना विचलन और विद्युत चुम्बकीय कंपन से अक्षीय विस्थापन को अवशोषित करता है,कम नेट तांबे के ट्यूबों और ट्रांसफार्मर तांबे की सलाखों के तनाव दरार और बर्नआउट से बचने के लिए.
अनुकूलन योग्य प्रवाहकीय क्रॉस-सेक्शन, मुआवजा स्ट्रोक, कुल लंबाई और कनेक्शन मोड। व्यापक रूप से फेरोलिग, कैल्शियम कार्बाइड के लिए पिघलने वाले भट्टियों में लागू,इस्पात और गैर लौह धातुयह भारी धारा और उच्च तापमान की कठोर कार्य परिस्थितियों में स्थिर रूप से चलता है, जिससे बिजली की खपत और रखरखाव की लागत कम होती है।
