पानी से ठंडा भट्ठी कवर

उत्पत्ति के प्लेस	चीन
ब्रांड नाम	Shaanxi Chengda
प्रमाणन	ISO 9001
मॉडल संख्या	उपकरण प्रसंस्करण क्षमता के आधार पर बातचीत करें
न्यूनतम आदेश मात्रा	1 इकाई
मूल्य	The price will be negotiated based on the technical requirements and supply scope of Party A
पैकेजिंग विवरण	पार्टी ए की विशिष्ट आवश्यकताओं के अनुसार चर्चा करें
प्रसव के समय	2 महीने
भुगतान शर्तें	एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी
आपूर्ति की क्षमता	पूर्ण उत्पादन आपूर्ति श्रृंखला, समय पर आपूर्ति और गुणवत्ता मानकों को पूरा करें

उत्पाद विवरण

इंस्टालेशन	तकनीकी कौशल या पेशेवर सेवा की आवश्यकता है	वॉलिंग एंकर	टावर क्रेन के लिए लचीला वॉलिंग एंकर
ज़िंदगी	90-120 दिन	प्रयोग	मरम्मत एवं रखरखाव के लिए
वोल्टेज	220V	वर्ग	प्रतिस्थापन घटक
बढ़ाव	<1.5%	गारंटी	आमतौर पर 6-12 महीने
मूल्य सीमा	भाग और ब्रांड के अनुसार भिन्न होता है	उद्गम देश	शानक्सी, चीन
प्रमुखता देना	पानी से ठंडा भट्ठी कवर , भट्ठी कवर स्पेयर पार्ट , पानी से ठंडे भट्टियों का प्रतिस्थापन

एक संदेश छोड़ें

उत्पाद विवरण

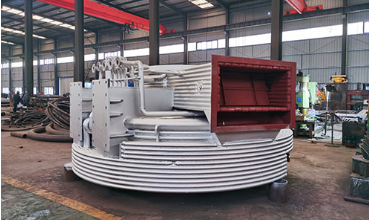

वाटर-कूल्ड फर्नेस कवर

1. उत्पाद अवलोकन

वाटर-कूल्ड फर्नेस कवर एक कोर टॉप सीलिंग और कूलिंग घटक है जो विशेष रूप से जलमग्न आर्क भट्टियों, औद्योगिक सिलिकॉन भट्टियों, फेरोलॉय भट्टियों, कैल्शियम कार्बाइड भट्टियों, पीले फास्फोरस भट्टियों और बंद रिफाइनिंग भट्टियों से मेल खाता है। यह पारंपरिक इंटीग्रल रिफ्रैक्टरी फर्नेस टॉप को प्रतिस्थापित करता है, फर्नेस के अंदर 1000 ℃ से ऊपर अल्ट्रा-हाई थर्मल विकिरण को सहन करने के लिए अंतर्निहित परिसंचारी जल मजबूर शीतलन संरचना को अपनाता है।

पारंपरिक दुर्दम्य भट्ठी के शीर्ष लंबे समय तक उच्च तापमान वाले ग्रिप गैस क्षरण के कारण बार-बार टूटने, टूटने और जलने से पीड़ित होते हैं, जिसके लिए नियमित शटडाउन रखरखाव की आवश्यकता होती है और भारी उत्पादन हानि होती है। हमारा मॉड्यूलर वाटर-कूल्ड फर्नेस कवर आंतरिक परिसंचारी जल ताप विनिमय के माध्यम से 200 ℃ से नीचे सतह के तापमान को प्रभावी ढंग से नियंत्रित करता है, पूर्ण बंद धुआं संग्रह का एहसास करता है, ऊपरी इलेक्ट्रोड सिस्टम, फीडिंग पाइप और लघु नेटवर्क उपकरण की रक्षा करता है, भट्ठी सेवा जीवन का विस्तार करता है, और बिजली उत्पादन के लिए ग्रिप गैस रीसाइक्लिंग का समर्थन करता है, जो व्यापक रूप से 6,300kVA-63,000kVA पूर्ण-श्रृंखला धातुकर्म विद्युत भट्टियों पर लागू होता है, जो ऊर्जा-बचत और पर्यावरण उन्नयन के लिए मानक सहायक उपकरण है। गलाने वाले पौधे.

2. मुख्य उत्पाद प्रकार और संरचनात्मक वर्गीकरण

2.1 मेम्ब्रेन वॉल वाटर-कूल्ड फर्नेस कवर (मेनस्ट्रीम स्टैंडर्ड मॉडल)

संरचना: एक एकीकृत झिल्ली दीवार शीतलन चैनल बनाने के लिए घने 20# बॉयलर स्टील ट्यूबों द्वारा वेल्डेड; 30-50 मिमी मोटी पहनने के लिए प्रतिरोधी दुर्दम्य कास्टेबल अस्तर के साथ आग का सामना करने वाली सतह पर वेल्डेड एंकर नाखून डाले गए
लेआउट: केंद्रीय इलेक्ट्रोड कवर मॉड्यूल और परिधीय किनारे कवर मॉड्यूल में विभाजित, उच्च तापमान प्रतिरोधी बोल्ट द्वारा जुड़ा हुआ
मिलान भट्टियां: 12,500-63,000 केवीए बड़ी और मध्यम बंद जलमग्न आर्क भट्टियां, औद्योगिक सिलिकॉन भट्टियां
लाभ: उच्च संरचनात्मक ताकत, समान शीतलन प्रभाव, उत्कृष्ट वायु जकड़न, कम ग्रिप गैस रिसाव दर, भट्ठी निकाय के साथ सिंक्रनाइज़ लंबी सेवा जीवन
अनुप्रयोग: ग्रिप गैस रिकवरी के साथ उच्च पर्यावरण मानक गलाने की कार्यशालाएँ

2.2 बॉक्स टैंक वाटर-कूल्ड फर्नेस कवर (लाइट-ड्यूटी छोटा फर्नेस मॉडल)

संरचना: प्रत्येक टैंक बॉडी के अंदर स्वतंत्र भूलभुलैया परिसंचारी जल चैनलों के साथ स्टील प्लेटों द्वारा वेल्डेड सीलबंद ठंडा पानी टैंक
मिलान भट्टियां: 6,300-16,500 केवीए छोटी और मध्यम लौह मिश्र धातु, कैल्शियम कार्बाइड भट्टियां
लाभ: कम विनिर्माण लागत, हल्का वजन, सुविधाजनक ऑन-साइट डिस्सेप्लर और ओवरहाल, पुरानी भट्टियों के लिए लचीला परिवर्तन
अनुप्रयोग: कम ताप भार वाली खुली और अर्ध-बंद छोटी क्षमता वाली विद्युत भट्टियाँ

2.3 इंटीग्रेटेड इंटेलिजेंट वाटर-कूल्ड फर्नेस कवर (हाई-एंड पूरी तरह से संलग्न प्रकार)

अपग्रेड कॉन्फ़िगरेशन: अंतर्निहित तापमान निगरानी सेंसर, जल प्रवाह अलार्म इंटरफ़ेस, स्वचालित दबाव राहत वाल्व, धूल सफाई मैनहोल, आरक्षित नमूनाकरण और तापमान मापने वाले छेद
सहायक सुविधाएं: मैचिंग वॉटर इनलेट/आउटलेट मैनिफोल्ड, गर्मी अपव्यय विस्तार टैंक, उच्च तापमान सीलिंग एस्बेस्टस पैड
मिलान भट्टियां: 33,000-63,000kVA अतिरिक्त बड़ी पूरी तरह से बंद भट्टियां, बुद्धिमान मानव रहित गलाने वाली उत्पादन लाइनें
फायदे: ठंडे पानी के तापमान और प्रवाह की वास्तविक समय की निगरानी, स्वचालित ओवरहीट अलार्म, पूर्ण धुआं संग्रह, अल्ट्रा-लो उत्सर्जन

3. मूल संरचना एवं कार्य सिद्धांत

संपूर्ण वाटर-कूल्ड फर्नेस कवर असेंबली में 5 प्रमुख भाग होते हैं: कूलिंग मॉड्यूल बॉडी, सर्कुलेटिंग वॉटर चैनल, रिफ्रैक्टरी सुरक्षात्मक परत, आरक्षित प्रक्रिया छेद और जल आपूर्ति और जल निकासी मैनिफोल्ड सिस्टम।

वाटर-कूल्ड मॉड्यूल मुख्य बॉडी

उत्कृष्ट ताप संचालन और दबाव प्रतिरोध के साथ बॉयलर विशेष स्टील को अपनाएं; आसान परिवहन, स्थापना और समग्र डिस्सेप्लर के बिना क्षतिग्रस्त हिस्सों के स्थानीय प्रतिस्थापन के लिए स्प्लिट मॉड्यूलर डिज़ाइन।
बंद परिसंचरण जल चैनल

स्वतंत्र पृथक प्रवाह चैनल डिज़ाइन स्थानीय मृत पानी को अधिक गर्म होने से बचाता है; भट्ठी कक्ष से बड़े पैमाने पर उज्ज्वल गर्मी को दूर करने के लिए ठंडा पानी लगातार अंदर घूमता रहता है, जिससे भट्ठी के आवरण की सतह का तापमान सुरक्षित सीमा के भीतर स्थिर हो जाता है।
आग रोक पहनने के लिए प्रतिरोधी अस्तर परत

एंकर नेल + कास्टेबल कम्पोजिट लाइनिंग संरचना उच्च तापमान वाले धुएं और पिघली हुई धूल को सीधे अलग करती है, स्टील प्लेट ऑक्सीकरण बर्नआउट को रोकती है, गर्मी के नुकसान को कम करती है और सेवा चक्र को बढ़ाती है।
आरक्षित बहु-कार्यात्मक प्रक्रिया छेद

फर्नेस लेआउट के अनुसार प्री-सेट इलेक्ट्रोड प्रवेश छेद, फीडिंग छेद, धुआं निकास छेद, दबाव राहत छेद, ओवरहाल मैनहोल, तापमान माप और नमूना छेद, सभी निरंतर गलाने की प्रक्रिया की मांगों को पूरा करना।
वॉटर इनलेट और आउटलेट मैनिफोल्ड सिस्टम

एकीकृत जल वितरण हेडर से सुसज्जित, प्रवाह निगरानी और अतिप्रवाह संरक्षण उपकरणों से मेल खाता है; सभी कनेक्टिंग पाइपलाइनें जोड़ों पर पानी के रिसाव को रोकने के लिए उच्च तापमान प्रतिरोधी सीलिंग फ्लैंज अपनाती हैं।

4. मुख्य उत्पाद लाभ

4.1 अल्ट्रा-लंबी सेवा जीवन, शटडाउन रखरखाव लागत में कटौती

जबरन पानी ठंडा करने से पारंपरिक भट्ठी के शीर्षों के उच्च तापमान वाले बर्नआउट और दुर्दम्य छीलने के मुद्दों से बचा जाता है; सेवा जीवन पूरे भट्ठी चक्र से मेल खाता है, भट्ठी के शीर्ष मरम्मत और दुर्दम्य प्रतिस्थापन के लिए बार-बार शटडाउन को समाप्त करता है, जिससे डाउनटाइम हानि और दुर्दम्य खपत लागत में काफी कमी आती है।

4.2 अच्छा सीलिंग प्रदर्शन, ऊर्जा की बचत और पर्यावरण संरक्षण

उच्च तापमान प्रतिरोधी सीलिंग पैड के साथ मॉड्यूलर स्प्लिसिंग पूर्ण भट्टी सीलिंग का एहसास कराता है, बिजली उत्पादन को रीसाइक्लिंग के लिए प्रभावी ढंग से उच्च-सांद्रता सीओ ग्रिप गैस एकत्र करता है, संसाधन उपयोग में सुधार करता है; अति-निम्न उत्सर्जन पर्यावरण संरक्षण मानकों को पूरा करते हुए, धुएं के अतिप्रवाह और धूल से बचने को कम करता है।

4.3 ऊपरी भट्ठी उपकरण की व्यापक सुरक्षा

फर्नेस कवर की कम सतह का तापमान उच्च तापीय विकिरण को रोकता है, इलेक्ट्रोड धारकों, शॉर्ट नेटवर्क वॉटर-कूल्ड केबल, फीडिंग पाइप और अन्य शीर्ष कोर उपकरणों को उच्च तापमान की उम्र बढ़ने और जलने से प्रभावी ढंग से बचाता है, जिससे स्पेयर पार्ट्स प्रतिस्थापन आवृत्ति कम हो जाती है।

4.4 स्थिर भट्ठी की स्थिति और संतुलित प्रगलन

प्रभावी शीर्ष ताप इन्सुलेशन भट्ठी की गर्मी के नुकसान को कम करता है, आंतरिक भट्ठी तापमान क्षेत्र को स्थिर करता है, पिघलने की प्रतिक्रिया को एक समान करता है, मिश्र धातु उत्पाद संरचना के उतार-चढ़ाव को कम करता है और तैयार उत्पाद योग्यता दर में सुधार करता है।

4.5 मॉड्यूलर डिजाइन, आसान स्थापना और रेट्रोफिट

स्प्लिट मॉड्यूल संरचना कंटेनर परिवहन और ऑन-साइट उत्थापन के लिए सुविधाजनक है; अनुकूलित आकार, छेद लेआउट और शीतलन प्रवाह को नई भट्ठी समर्थन और पुरानी भट्ठी ऊर्जा-बचत पुनर्निर्माण दोनों के लिए डिज़ाइन किया जा सकता है, बड़े पैमाने पर नागरिक संशोधन की आवश्यकता नहीं है।

4.6 एकाधिक सुरक्षा के साथ सुरक्षित संचालन

वैकल्पिक तापमान और जल प्रवाह वास्तविक समय निगरानी मॉड्यूल, पानी की कमी या अधिक गर्मी होने पर स्वचालित अलार्म; अंतर्निर्मित दबाव राहत छेद भट्ठी कक्ष के अधिक दबाव वाले विस्फोट को रोकते हैं, जिससे समग्र कार्यशाला संचालन सुरक्षा में काफी सुधार होता है।

5. लागू उद्योग और फर्नेस क्षमता सीमा

लौहमिश्र धातु प्रगलन: फेरोसिलिकॉन, सिलिकॉनमैंगनीज, फेरोनिकेल, फेरोक्रोम, फेरोवैनेडियम जलमग्न चाप भट्टियां
रासायनिक गलाने: औद्योगिक सिलिकॉन, कैल्शियम कार्बाइड, पीला फास्फोरस पिघलने वाली भट्टियां
अलौह धातु विज्ञान: तांबा धातुमल, एल्यूमीनियम राख, सीसा-जस्ता बंद शोधन विद्युत भट्टियां
क्षमता कवरेज: 6,300kVA, 12,500kVA, 16,500kVA, 25,000kVA, 33,000kVA, 45,000kVA, 63,000kVA पूर्ण विशिष्टता धातुकर्म भट्टियां

6. वैकल्पिक सहायक विन्यास

वास्तविक समय में पानी का तापमान और प्रवाह ऑनलाइन निगरानी अलार्म प्रणाली
उच्च तापमान प्रतिरोधी इंटीग्रल कास्टेबल पहनने-प्रतिरोधी अस्तर
स्वचालित दबाव राहत सुरक्षा वाल्व सेट
फिल्टर के साथ एकीकृत जल आपूर्ति और जल निकासी मैनिफोल्ड
धूल रोधी ओवरहाल मैनहोल और शीघ्र खुलने वाला नमूना दरवाजा
पूर्ण उच्च तापमान सीलिंग पैड और उत्थापन सहायक उपकरण

7. पूर्ण-जीवनचक्र सेवा गारंटी

कस्टम गैर-मानक डिज़ाइन: भट्टी के व्यास, इलेक्ट्रोड लेआउट और ताप भार के अनुसार मॉड्यूल विभाजन, छेद लेआउट और ठंडा पानी के प्रवाह को अनुकूलित करें
ऑन-साइट तकनीकी सर्वेक्षण: पेशेवर इंजीनियर फर्नेस टॉप मैचिंग समग्र समाधान प्रदान करते हैं
सख्त फैक्टरी निरीक्षण: डिलीवरी से पहले हाइड्रोलिक दबाव रिसाव परीक्षण, थर्मल लोड सिमुलेशन परीक्षण और वेल्डिंग दोष का पता लगाना
बिक्री के बाद समर्थन: संपूर्ण मॉड्यूल वारंटी, अतिरिक्त मॉड्यूल की दीर्घकालिक आपूर्ति, दूरस्थ तकनीकी मार्गदर्शन और राष्ट्रव्यापी ऑन-साइट स्थापना सेवा
