संवाहक क्रॉस आर्म
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | Shaanxi Chengda |
| प्रमाणन | ISO 9001 |
| मॉडल संख्या | उपकरण प्रसंस्करण क्षमता के आधार पर बातचीत करें |
| न्यूनतम आदेश मात्रा | 1 इकाई |
| मूल्य | The price will be negotiated based on the technical requirements and supply scope of Party A |
| पैकेजिंग विवरण | पार्टी ए की विशिष्ट आवश्यकताओं के अनुसार चर्चा करें |
| प्रसव के समय | 2 महीने |
| भुगतान शर्तें | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | पूर्ण उत्पादन आपूर्ति श्रृंखला, समय पर आपूर्ति और गुणवत्ता मानकों को पूरा करें |
उत्पाद विवरण
| गारंटी | 1 वर्ष | समारोह | प्रतिस्थापन/मरम्मत |
|---|---|---|---|
| आवेदन | सोने का खनन; टेलिंग ड्रेज | भार क्षमता | 30t |
| मूल्य सीमा | भाग के अनुसार भिन्न होता है | सहनशीलता | उच्च |
| प्रमुखता देना | चालक क्रॉस आर्म स्पेयर पार्ट,क्रॉस आर्म विद्युत घटक,वारंटी के साथ प्रवाहकीय क्रॉस आर्म |
||
उत्पाद विवरण

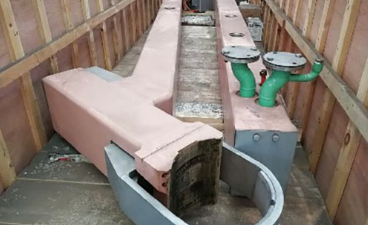

संवाहक क्रॉस आर्म
1उत्पाद का अवलोकन
प्रवाहकीय क्रॉस आर्म, जिसे इलेक्ट्रोड प्रवाहकीय आर्म भी कहा जाता है, डुबकी आर्क भट्टियों, फेरोलॉय भट्टियों, औद्योगिक सिलिकॉन भट्टियों के लिए इलेक्ट्रोड लिफ्टिंग सिस्टम का मुख्य घटक है,कैल्शियम कार्बाइड भट्टियाँ और बंद रिफाइनिंग भट्टियाँइसमें दो मुख्य कार्य शामिल हैंः इलेक्ट्रोड यांत्रिक समर्थन और बड़े प्रवाह की शक्ति संचरण, एक छोर पर पानी से ठंडा केबलों को जोड़ना और दूसरे छोर पर इलेक्ट्रोड क्लैंप।
पारंपरिक पृथक शॉर्ट-नेट संरचना स्वतंत्र प्रवाहकीय तांबे के ट्यूबों और स्टील समर्थन बीमों को अपनाती है, जिसमें जटिल लेआउट, कई इन्सुलेशन भाग, उच्च सर्किट प्रतिबाधा,तीव्र गर्मी उत्पादन और बड़ी शक्ति हानिहमारी एकीकृत जल-कूल्ड प्रवाहकीय क्रॉस आर्म कॉपर-स्टील कम्पोजिट या एल्यूमीनियम-स्टील कम्पोजिट खोखले बॉक्स संरचना को अंगीकार करती है जिसमें घुमावदार शीतलन जल चैनल शामिल हैं।यह कई मध्यवर्ती प्रवाहकीय और अछूता भागों को रद्द करता है, बहुत प्रवाहकीय पथ को छोटा करता है, त्वचा प्रभाव और प्रतिबाधा हानि को कम करता है, चाप संचालन को स्थिर करता है, और पिघलने की शक्ति की खपत को काफी कम करता है। यह व्यापक रूप से 6,300kVA ¢ 63 के साथ मेल खाता है,000kVA पूर्ण श्रृंखला धातु विज्ञान के विद्युत भट्टियाँ, लघु नेटवर्क ऊर्जा-बचत परिवर्तन के लिए मुख्य उन्नयन हिस्सा पिघलने उद्यमों.
2मुख्य उत्पाद वर्गीकरण
2.1 तांबा-चीनी कम्पोजिट वाटर-कूल्ड कंडक्टिव क्रॉस आर्म (प्रीमियम मानक मॉडल)
- सामग्रीः उच्च चालकता वाले ऑक्सीजन मुक्त तांबे + उच्च शक्ति वाले कार्बन स्टील की मिश्रित प्लेट, एकीकृत खोखले बॉक्स वेल्डिंग, अंतर्निहित दो परत वाले भूलभुलैया शीतलन जल चैनल
- मेल खाने वाली भट्टियाँः 16,500 ₹ 63,000kVA मध्यम और बड़े बंद डुबकी आर्क भट्टियाँ, औद्योगिक सिलिकॉन भट्टियाँ, फेरोलॉय भट्टियाँ
- मुख्य लाभः अति-कम प्रतिरोध, उत्कृष्ट धारा वाहक क्षमता, मजबूत संरचनात्मक कठोरता, इलेक्ट्रोड उठाने के दौरान कम कंपन; समान आंतरिक पानी शीतलन,कम सतह का तापमान, लंबे समय तक सेवा जीवन भट्ठी शरीर के साथ सिंक्रनाइज़
- आवेदनः उच्च शक्ति, उच्च धारा पूर्ण रूप से बंद भट्टियों के साथ सख्त ऊर्जा बचत और पर्यावरण संरक्षण आवश्यकताओं
2.2 एल्यूमीनियम-स्टील कम्पोजिट कंडक्टिव क्रॉस आर्म (हल्के वजन का लागत प्रभावी मॉडल)
- सामग्रीः उच्च शुद्धता वाले प्रवाहकीय एल्यूमीनियम लेपित स्टील प्लेट, हल्के खोखले बॉक्स पानी से ठंडा संरचना
- मेल खाने वाली भट्टियाँः 6,300 ₹ 25,000kVA छोटी और मध्यम कैल्शियम कार्बाइड, सिलिकॉन मैंगनीज, फेरोनिकेल भट्टियाँ
- मुख्य लाभ: हल्का स्व-वजन, इलेक्ट्रोड हाइड्रोलिक प्रणाली का छोटा उठाने का भार, कम विनिर्माण लागत, आसान परिवहन और स्थापना
- आवेदनः मध्यम गर्मी भार के साथ खुले और अर्ध-बंद छोटे और मध्यम क्षमता वाले विद्युत भट्टियां
2.3 एकीकृत शॉर्ट-नेट ऑल-इन-वन कंडक्टिव क्रॉस आर्म (इंटेलिजेंट हाई-एंड मॉडल)
- उन्नत विन्यास: एकीकृत रियर कंडक्टिव कॉपर बेस प्लेट, अंतर्निहित तापमान और जल प्रवाह पता लगाने वाला सेंसर, उच्च शक्ति वाले अछूता कनेक्शन फ्लैंज,एकीकृत त्वरित परिवर्तन इलेक्ट्रोड धारक इंटरफ़ेस
- मेल खाने वाली भट्टियाँः 33,000 ₹ 63,000kVA अल्ट्रा-ग्रेट बुद्धिमान मानव रहित पिघलने वाली भट्टियाँ
- मुख्य लाभः सरल समग्र शॉर्ट-नेट लेआउट, कम कनेक्टिंग जोड़, कम संपर्क प्रतिरोध; वास्तविक समय में शीतलन स्थिति की निगरानी, स्वचालित अति-तापमान अलार्म,सुविधाजनक ऑनलाइन रखरखाव
3मूल संरचना और कार्य सिद्धांत
पूरे प्रवाहकीय क्रॉस आर्म में पांच कोर असेंबली शामिल हैंः कम्पोजिट प्रवाहकीय आर्म बॉडी, आंतरिक परिसंचारी पानी शीतलन चैनल, पीछे प्रवाहकीय संक्रमण प्लेट,सामने के इलेक्ट्रोड क्लैंप कनेक्टिंग एंड और अछूता समर्थन आधार.
- कम्पोजिट कंडक्टिव आर्म बॉडी
तांबा/एल्यूमीनियम-स्टील डबल-लेयर कम्पोजिट प्लेट को अपनाता है। तांबा/एल्यूमीनियम परत बड़े धारा प्रवाह को अंजाम देती है, जबकि स्टील परत यांत्रिक असर शक्ति प्रदान करती है।खोखले आयताकार बॉक्स संरचना वर्तमान वितरण को अनुकूलित करती है और त्वचा प्रभाव को दबाती है.
- बंद परिसंचारी जल शीतलन नहर
स्वतंत्र रूप से अलग-अलग भूलभुलैया जल चैनल डिजाइन स्थानीय मृत जल अति ताप को समाप्त करता है।ठंडा पानी लगातार उच्च धारा द्वारा उत्पन्न जूल गर्मी दूर ले जाने के लिए हाथ शरीर के अंदर घूमता है, हाथ की सतह का तापमान सुरक्षित सीमा से नीचे रखना, इन्सुलेशन उम्र बढ़ने और थर्मल विरूपण से बचना।
- रियर कंडक्टिव ट्रांजिशन प्लेट
पूरी तरह से वेल्डेड मोटी तांबे की प्लेट, सीधे पानी से ठंडा केबल टर्मिनलों से जुड़ी, बड़ा संपर्क क्षेत्र, समान धारा वितरण और बेहद कम संपर्क प्रतिरोध।
- सामने क्लैंप कनेक्शन अंत
इलेक्ट्रोड धारक के साथ मिलान सटीक मशीनिंग माउंटिंग सतह, विश्वसनीय ताला संरचना, स्थिर क्लैंपिंग बल इलेक्ट्रोड ऑफसेट और आर्क कंपन को रोकने के लिए।
- अछूता समर्थन आधार
उच्च तापमान प्रतिरोधी अभिन्न इन्सुलेशन ब्लॉकों इलेक्ट्रोड उठाने स्टैंड कॉलम से चार्ज क्रॉस हाथ अलग,पूरे लिफ्टिंग सिस्टम के विद्युत रिसाव और शॉर्ट सर्किट के जोखिम को समाप्त करना.
4मुख्य उत्पाद फायदे
4.1 कम प्रतिबाधा और महत्वपूर्ण ऊर्जा बचत
एकीकृत प्रवाहकीय संरचना वर्तमान संचरण पथ को छोटा करती है, अनावश्यक मध्यवर्ती तांबे के ट्यूबों और इन्सुलेटिंग भागों को हटा देती है, प्रभावी रूप से त्वचा प्रभाव को कमजोर करती है,कम नेटवर्क प्रतिबाधा को 30%-50% तक कम करता हैलंबे समय तक पूर्ण भार के साथ काम करने पर पिघलने की शक्ति की खपत कम हो जाती है, जिससे आर्थिक लाभ मिलते हैं।
4.2 उच्च संरचनात्मक कठोरता और स्थिर पिघलने की स्थिति
खोखले बॉक्स समग्र संरचना मजबूत झुकने प्रतिरोध और विरोधी कंपन प्रदर्शन की विशेषता है। इलेक्ट्रोड उठाने और कम करने गंभीर कंपन के बिना सुचारू रूप से चलता है, आर्क जल स्थिर है,भट्ठी तापमान क्षेत्र समान, मिश्र धातु संरचना में उतार-चढ़ाव कम हो गया, तैयार उत्पाद की उपज में सुधार हुआ।
4.3 एकीकृत जल शीतलन, लंबी सेवा जीवन
पूर्ण परिवेश आंतरिक मजबूर पानी शीतलन क्रॉस आर्म के समग्र तापमान वृद्धि को नियंत्रित करता है, प्रवाहकीय परत के स्थानीय ओवरहीटिंग बर्नआउट से बचाता है। पहनने के प्रतिरोधी और एंटीऑक्सिडेशन सतह उपचार,सेवा जीवन पारंपरिक पृथक प्रवाहकीय बीम संरचना की तुलना में बहुत अधिक है, अक्सर प्रतिस्थापन डाउनटाइम के नुकसान को कम करना।
4.4 सरलीकृत शॉर्ट-नेट लेआउट, कम रखरखाव लागत
जटिल मध्यवर्ती प्रवाहकीय घटकों को रद्द करें, कम कनेक्टिंग फ्लैंग्स और सील बिंदु; मॉड्यूलर स्प्लिट संरचना पूरे क्रॉस आर्म को हटाए बिना आंशिक असेंबली और प्रतिस्थापन की अनुमति देती है,दैनिक निरीक्षण और रखरखाव अधिक सुविधाजनक, कम स्पेयर पार्ट्स की खपत।
4.5 हल्का डिजाइन, छोटा उठाने का भार
एल्यूमीनियम-स्टील मिश्रित मॉडल बहुत स्व-वजन को कम करता है, इलेक्ट्रोड हाइड्रोलिक उठाने सिलेंडर की उत्पादन शक्ति की मांग को कम करता है, हाइड्रोलिक स्टेशन और उठाने यांत्रिक भागों के सेवा जीवन को बढ़ाता है.
4.6 सुरक्षित एवं विश्वसनीय बहुस्तरीय सुरक्षा
विद्युत रिसाव को रोकने के लिए क्रॉस आर्म और लिफ्टिंग फ्रेम के बीच उच्च प्रदर्शन इन्सुलेशन असेंबली से लैस; वैकल्पिक ऑनलाइन पानी के तापमान और प्रवाह निगरानी मॉड्यूल,पानी की कटौती या अति ताप होने पर स्वचालित अलार्म, प्रभावी रूप से उपकरण के बर्नआउट दुर्घटनाओं से बचें।
5लागू उद्योग और भट्ठी क्षमता रेंज
- लौह मिश्र धातुओं का पिघलना: लौह सिलिकॉन, सिलिकॉन मैंगनीज, फेरोनिकेल, फेरोक्रोम, फेरोवनैडियम डूबने वाले आर्क फर्नेस
- रासायनिक पिघलनेः औद्योगिक सिलिकॉन, कैल्शियम कार्बाइड, पीले फॉस्फोरस पिघलने की भट्टियां
- गैर लौह धातु विज्ञान: तांबे के स्लग, एल्यूमीनियम राख, सीसा-जिंक बंद रिफाइनिंग इलेक्ट्रिक फर्नेस
- क्षमता कवरेजः 6,300kVA, 12,500kVA, 16,500kVA, 25,000kVA, 33,000kVA, 45,000kVA, 63,000kVA पूर्ण विनिर्देश धातु भट्टियां
6. वैकल्पिक मिलान विन्यास
- ऑनलाइन वास्तविक समय में पानी के तापमान और प्रवाह की निगरानी अलार्म प्रणाली
- उच्च शक्ति पूर्ण अछूता समर्थन संयोजन
- त्वरित रिलीज़ इंटीग्रेटेड इलेक्ट्रोड धारक कनेक्टिंग फ्लैंज
- क्रॉस आर्म सतह के लिए उच्च तापमान विरोधी छिड़काव सुरक्षात्मक कवर
- मिलान ठंडा पानी पाइपलाइन जोड़ों और फिल्टर का पूरा सेट
7. पूरे जीवनचक्र सेवा गारंटी
- कस्टम गैर मानक डिजाइनः भट्ठी ट्रांसफार्मर वर्तमान, इलेक्ट्रोड व्यास और कार्यशाला स्थान के अनुसार क्रॉस आर्म लंबाई, अनुभाग आकार, शीतलन पानी प्रवाह और इंटरफ़ेस लेआउट का अनुकूलन करें
- साइट पर तकनीकी सर्वेक्षणः पेशेवर इंजीनियर समग्र शॉर्ट नेटवर्क मिलान अनुकूलन योजना प्रदान करते हैं
- सख्त कारखाना निरीक्षण: हाइड्रोलिक दबाव पानी रिसाव परीक्षण, प्रतिरोध का पता लगाने, लोड कंपन परीक्षण और वितरण से पहले वेल्डिंग दोष का पता लगाने
- बिक्री के बाद सहायताः पूर्ण आर्म वारंटी, समग्र प्लेट, इन्सुलेशन ब्लॉक और अन्य स्पेयर पार्ट्स की दीर्घकालिक आपूर्ति, देशव्यापी ऑनसाइट स्थापना और रखरखाव
