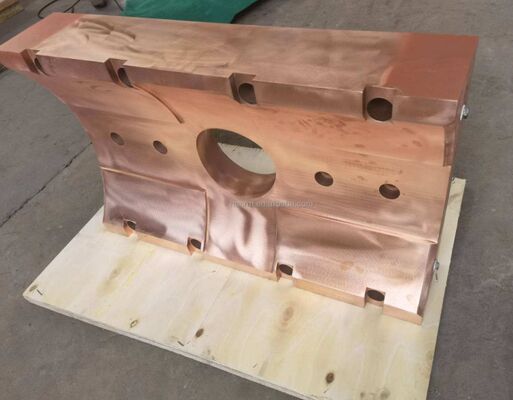

इलेक्ट्रोड कंडक्टिव आर्म के लिए इलेक्ट्रिक आर्क फर्नेस EAF LRF के लिए कॉपर कॉन्टैक्ट जॉ

कार्य और अनुप्रयोग

संरचनात्मक विशेषताएं

• मूल संरचना: इसमें आमतौर पर इलेक्ट्रोड बांह के निकट एक पिछली सतह, इलेक्ट्रोड के सामने एक सामने की सतह, एक पहला अंत चेहरा, एक दूसरा अंत चेहरा,और कम से कम एक पहला पक्ष और दूसरा पक्षसामने की सतह पर दो संपर्क सतहें हैं, जो दर्पण-सममित हैं और बेस बॉडी के साथ अक्षीय रूप से फैली हुई हैं।
• शीतलन चैनल प्रणाली: उच्च तापमान वातावरण में इसके सामान्य संचालन को सुनिश्चित करने के लिए, तांबे के संपर्क जबड़े को एक शीतलन चैनल प्रणाली से लैस किया गया है, जिसमें एक शीतलक इनलेट, एक शीतलक आउटलेट,और बेस बॉडी के माध्यम से अक्षीय और रेडियल रूप से विस्तारित कई शीतलन चैनलशीतलन नहरों का व्यास आम तौर पर 4.0 से 16.0 मिमी के बीच होता है और शीतलन नहरें एकल-पक्षीय खुले गहरे छेदों से बनी होती हैं।जो प्रभावी ढंग से गर्मी फैल सकता है और शीतलन प्रभाव में सुधार कर सकता है.

सामग्री का चयन

• तांबा मिश्र धातु: आमतौर पर तांबे के मिश्र धातु जैसे क्रोम-कांपर मिश्र धातु का चयन किया जाता है। इन सामग्रियों में उत्कृष्ट विद्युत चालकता, ताप चालकता और पहनने के प्रतिरोध होते हैं।जो उच्च तापमान वातावरण में उच्च वर्तमान संचरण और दीर्घकालिक उपयोग की आवश्यकताओं को पूरा कर सकता है.
• तांबा - स्टील कम्पोजिट प्लेट: कुछ तांबे के संपर्क जबड़े तांबे-इस्पात मिश्रित प्लेटों से बने होते हैं। तांबे की परत का उपयोग प्रवाह के लिए किया जाता है, और इस्पात की परत का उपयोग विभिन्न यांत्रिक ताकतों को सहन करने के लिए किया जाता है,जो तांबे की उच्च विद्युत चालकता और इस्पात की उच्च यांत्रिक शक्ति के फायदों को जोड़ती है.

प्रदर्शन की आवश्यकताएं

• विद्युत चालकता: विद्युत ऊर्जा के कुशल संचरण को सुनिश्चित करने और शक्ति हानि को कम करने के लिए कम स्पर्श प्रतिरोध की आवश्यकता होती है।तांबा-एल्यूमीनियम मिश्रित संक्रमण प्लेट और तांबा चक के बीच संपर्क प्रतिरोध ≤ 0 होना आवश्यक है.5 मोब·मी2
• यांत्रिक शक्ति: यह इलेक्ट्रोड के संचालन के दौरान क्लैंपिंग बल और कंपन और प्रभाव का सामना करने के लिए पर्याप्त यांत्रिक शक्ति होना चाहिए। क्लैंपिंग बल 50 - 200 kN तक पहुंच सकता है।
• शीतलन प्रदर्शन: शीतलन चैनल प्रणाली में अच्छा शीतलन प्रदर्शन होना चाहिए ताकि यह सुनिश्चित हो सके कि संपर्क जबड़े का तापमान संचालन के दौरान उचित सीमा के भीतर हो और अति ताप से बचा जा सके।पानी के प्रवेश का तापमान आम तौर पर ≤ 35 °C होता है, और दबाव 0.3 - 0.5 एमपीए है।

निर्माण प्रक्रिया

• फोर्जिंग या रोलिंग: सबसे पहले, एक जाली या लुढ़का हुआ तांबा संपर्क जबड़े का रिक्त स्थान प्रदान किया जाता है, और रिक्त स्थान में संपर्क जबड़े का मूल आकार और आकार होता है।
• मशीनिंग: फिर, यांत्रिक प्रसंस्करण के माध्यम से, विशेष रूप से गहरे छेद ड्रिलिंग, एक शीतल द्रव प्रवेश, एक शीतल द्रव आउटलेट, और शीतलन चैनलों को पेश किया जाता है।इस प्रक्रिया के लिए उच्च परिशुद्धता प्रसंस्करण उपकरण और प्रौद्योगिकी की आवश्यकता होती है ताकि शीतलन चैनलों की सटीकता और चिकनी सुनिश्चित हो सके.

प्रमुख विशेषताएं
