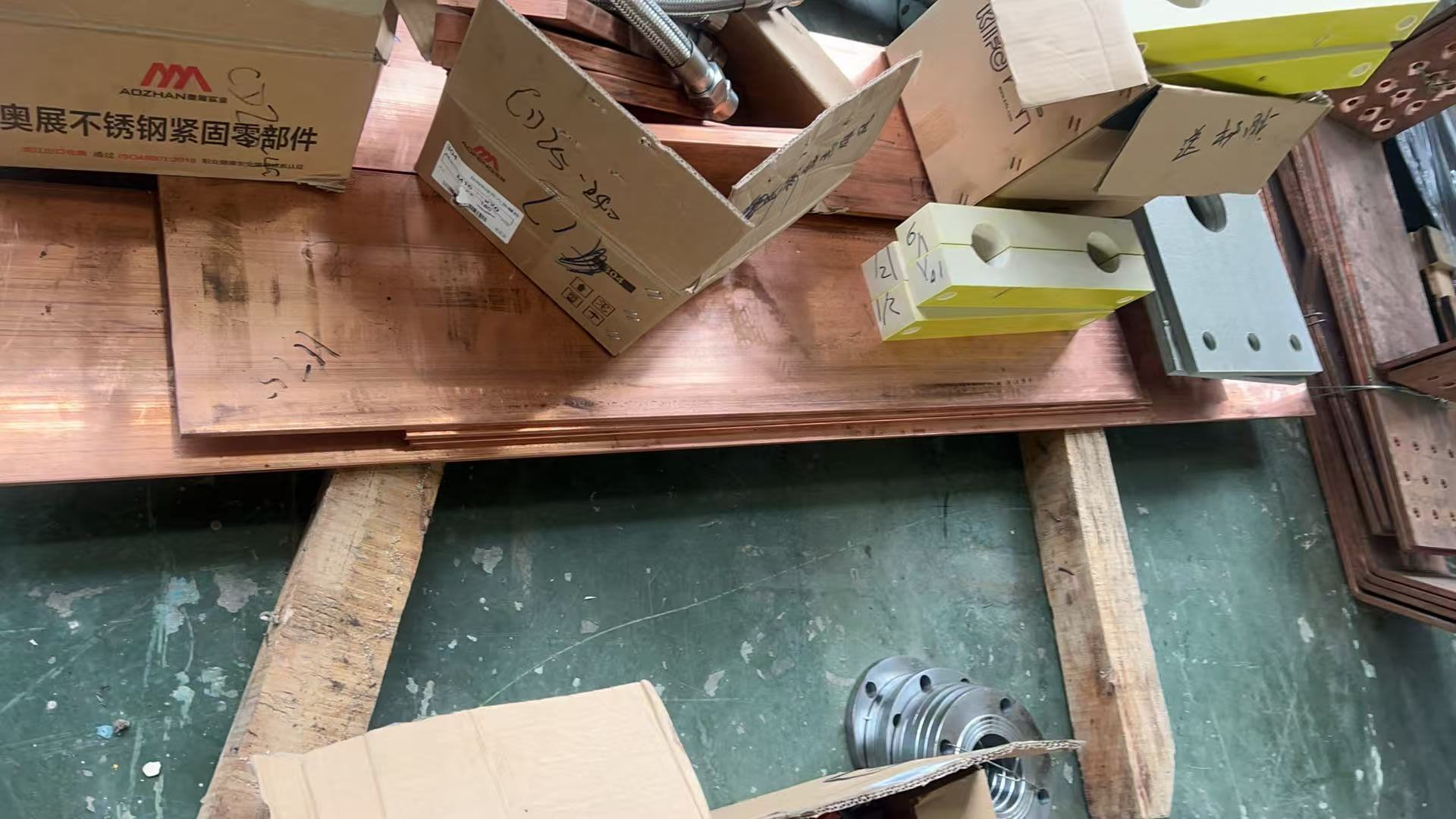

इलेक्ट्रिक आर्क फर्नेस के लिए कॉपर बसबार

2.1 कोर परिभाषा और मुख्य कार्य

• परिभाषा: उच्च-शुद्धता वाले इलेक्ट्रोलाइटिक तांबे से बना, आयताकार संवाहक कंडक्टर झुकने और जोड़ने से बनता है। साधारण और चांदी/टिन-प्लेटेड प्रकारों में विभाजित, इसका व्यापक रूप से EAF द्वितीयक सर्किट के निश्चित कनेक्शन में उपयोग किया जाता है।
• मुख्य कार्य: ट्रांसफार्मर से इलेक्ट्रोड तक विद्युत ऊर्जा को स्थिर रूप से संचारित करता है। अनुकूलित डिजाइन के माध्यम से प्रतिरोध हानि और विद्युत चुम्बकीय हस्तक्षेप को कम करता है। अन्य शॉर्ट नेटवर्क घटकों के लिए यांत्रिक सहायता प्रदान करता है।

2.2 कोर संरचना और सामग्री विशेषताएं

2.2.1 सामग्री चयन

• अपनाता है T2/T3 उच्च-शुद्धता वाला इलेक्ट्रोलाइटिक तांबा जिसमें तांबे की मात्रा ≥99.9% और चालकता ≥97%IACS है।
• ऑक्सीकरण और संक्षारण प्रतिरोध को बढ़ाने के लिए सतह को चांदी-प्लेटेड (≥0.1mm) या टिन-प्लेटेड (≥0.05mm) किया जा सकता है।

2.2.2 संरचनात्मक डिजाइन

• सामान्य विशिष्टताओं के साथ आयताकार क्रॉस-सेक्शन: 50×5mm, 60×6mm, 80×8mm, 100×10mm, आदि, विशेष आकारों के लिए अनुकूलन योग्य।
• मुख्य कनेक्शन स्टेनलेस स्टील बोल्ट के साथ ड्रिलिंग और टैपिंग प्रक्रियाओं का उपयोग करते हैं। कुछ बसबारों में शीतलन दक्षता में सुधार के लिए गर्मी अपव्यय खांचे होते हैं।

2.3 मुख्य तकनीकी पैरामीटर

2.4 उत्पाद विशेषताएं

• उच्च चालकता: कम प्रतिरोधकता गर्मी हानि और EAF ऊर्जा खपत को कम करती है।
• मजबूत यांत्रिक प्रदर्शन: तन्य शक्ति ≥205MPa, गलन के दौरान कंपन और प्रभाव का सामना करना।
• उत्कृष्ट गर्मी और संक्षारण प्रतिरोध: उच्च तापमान और धूल भरे कामकाजी वातावरण के अनुकूल होता है।
• अनुकूलन योग्य अनुकूलन क्षमता: विभिन्न EAF विशिष्टताओं के लिए अनुकूलनीय आकार, लंबाई और सतह उपचार।
• आसान स्थापना: आयताकार संरचना जोड़ने और फिक्सिंग की सुविधा प्रदान करती है, जिससे निर्माण दक्षता में सुधार होता है।

2.5 अनुप्रयोग परिदृश्य

• मुख्य रूप से स्टील बनाने और परिष्करण EAF के लिए निश्चित कंडक्टर के रूप में EAF शॉर्ट नेटवर्क सिस्टम में उपयोग किया जाता है।
• ट्रांसफार्मर कम-वोल्टेज आउटलेट, क्षतिपूर्ति करने वालों और संवाहक क्रॉस आर्म को जोड़ता है, जो धातु विज्ञान, कास्टिंग और धातु प्रसंस्करण उद्योगों के लिए उपयुक्त है।
• अन्य उच्च-वर्तमान धातु विज्ञान उपकरणों जैसे कि जलमग्न आर्क फर्नेस और कैल्शियम कार्बाइड फर्नेस के संवाहक सर्किट के लिए लागू।

  2.6 कोर संरचना और सामग्री विशेषताएं

  2.6.1 सामग्री चयन

  • अपनाता है T2/T3 उच्च-शुद्धता वाला इलेक्ट्रोलाइटिक तांबा जिसमें तांबे की मात्रा ≥99.9% और चालकता ≥97%IACS है, जो उत्कृष्ट विद्युत चालकता सुनिश्चित करता है और करंट ट्रांसमिशन के दौरान ऊर्जा हानि को कम करता है।
  • सतह को आवश्यकतानुसार चांदी-प्लेटेड या टिन-प्लेटेड किया जा सकता है, जिसमें चांदी प्लेटिंग की मोटाई ≥0.1mm और टिन प्लेटिंग की मोटाई ≥0.05mm होती है, जिससे ऑक्सीकरण और संक्षारण प्रतिरोध में सुधार होता है और सेवा जीवन बढ़ता है।

  2.6.2 संरचनात्मक डिजाइन

  • क्रॉस-अनुभागीय आकार मुख्य रूप से आयताकार होता है, जिसमें सामान्य विशिष्टताएँ (चौड़ाई × मोटाई) शामिल हैं 50×5mm, 60×6mm, 80×8mm, 100×10mm, आदि। विशेष आकारों को EAF क्षमता के अनुसार अनुकूलित किया जा सकता है।
  • मुख्य कनेक्शन भागों ड्रिलिंग और टैपिंग प्रक्रियाओं को अपनाते हैं, जो स्टेनलेस स्टील बोल्ट के साथ तय किए जाते हैं ताकि तंग कनेक्शन सुनिश्चित हो सके और संपर्क प्रतिरोध कम हो सके। कुछ कॉपर बसबारों को गर्मी अपव्यय दक्षता में सुधार के लिए सतह पर गर्मी अपव्यय खांचे प्रदान किए जाते हैं।

  2.7 मुख्य तकनीकी पैरामीटर

  रेटेड EAF क्षमता	कॉपर बसबार विशिष्टता (चौड़ाई×मोटाई)	रेटेड करंट	चालकता	तन्य शक्ति	गर्मी प्रतिरोध तापमान	सतह उपचार विधि
  5-10t	60×6mm/80×8mm	5000-10000A	≥97%IACS	≥205MPa	≤250℃	टिन-प्लेटेड/प्राकृतिक
  10-20t	80×8mm/100×10mm	10000-20000A	≥97%IACS	≥205MPa	≤250℃	टिन-प्लेटेड/चांदी-प्लेटेड
  20-50t	100×10mm/120×12mm	20000-35000A	≥97%IACS	≥205MPa	≤250℃	चांदी-प्लेटेड
  50t से ऊपर	120×12mm और ऊपर	35000A से ऊपर	≥97%IACS	≥205MPa	≤250℃	चांदी-प्लेटेड

  2.8 उत्पाद विशेषताएं

  • उच्च विद्युत चालकता: उच्च-शुद्धता वाला इलेक्ट्रोलाइटिक तांबा सामग्री कम प्रतिरोधकता सुनिश्चित करती है, जिसकी चालकता साधारण तांबे के मिश्र धातुओं की तुलना में बहुत अधिक है, जो करंट ट्रांसमिशन के दौरान गर्मी हानि को कम कर सकती है और EAF ऊर्जा खपत को कम कर सकती है।
  • मजबूत यांत्रिक प्रदर्शन: कोल्ड वर्किंग और हीट ट्रीटमेंट प्रक्रियाओं के बाद, तन्य शक्ति ≥205MPa है और उपज शक्ति ≥60MPa है, जिसमें अच्छा झुकने और कतरनी प्रदर्शन है, जो EAF गलन के दौरान कंपन और यांत्रिक प्रभाव का सामना करने में सक्षम है।
  • उत्कृष्ट गर्मी और संक्षारण प्रतिरोध: तांबे में स्वयं कुछ गर्मी प्रतिरोध होता है, और सतह कोटिंग उच्च तापमान ऑक्सीकरण और संवाहक धूल संक्षारण का प्रभावी ढंग से विरोध कर सकती है, जो EAF के कठोर उच्च तापमान और धूल भरे कामकाजी वातावरण के अनुकूल होती है।
  • अनुकूलित अनुकूलन क्षमता: EAF क्षमता और शॉर्ट नेटवर्क व्यवस्था के अनुसार आकार, लंबाई और सतह उपचार प्रक्रिया को अनुकूलित कर सकता है, जो विभिन्न विशिष्टताओं के EAF की स्थापना और उपयोग की आवश्यकताओं के अनुकूल है।
  • आसान स्थापना: आयताकार संरचना जोड़ने और फिक्सिंग के लिए सुविधाजनक है, और कनेक्शन भागों को उचित रूप से डिज़ाइन किया गया है, जो ट्रांसफार्मर, पानी से ठंडा केबल और अन्य घटकों के साथ जल्दी से असेंबली को पूरा कर सकता है, जिससे निर्माण दक्षता में सुधार होता है।
