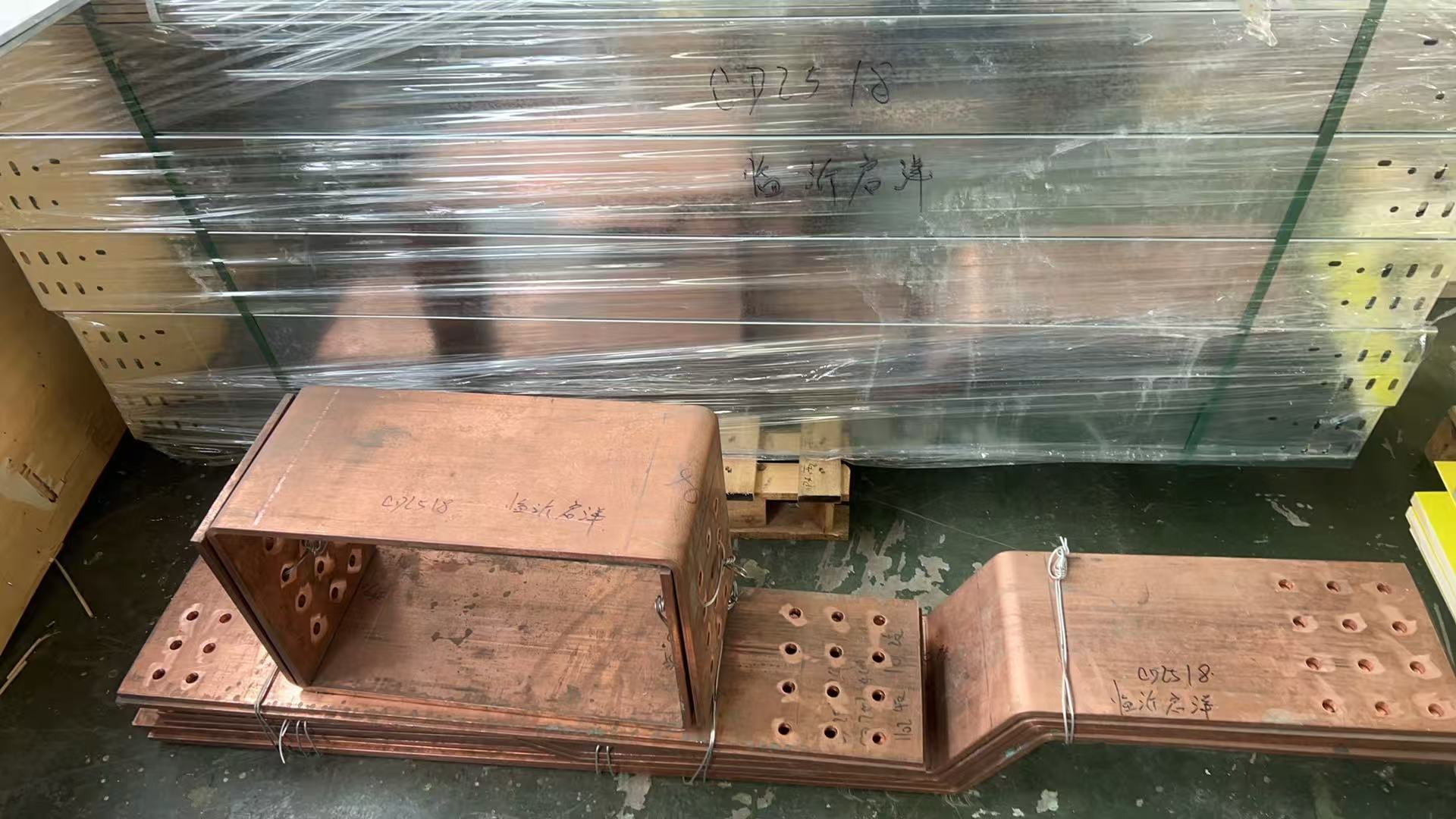

इलेक्ट्रिक आर्क फर्नेस के लिए शॉर्ट-नेट

1. कोर परिभाषा और मुख्य कार्य

• परिभाषा: शॉर्ट नेटवर्क EAF ट्रांसफार्मर के निम्न-वोल्टेज आउटलेट टर्मिनल से ग्रेफाइट इलेक्ट्रोड के अंत तक द्वितीयक कंडक्टरों के लिए सामान्य शब्द को संदर्भित करता है। व्यावहारिक अनुप्रयोगों में, यह अक्सर विशेष रूप से क्षतिपूरक से जल-शीतित केबल तक लाइन खंड को संदर्भित करता है, जिसे बसबार-प्रकार और तांबे के ट्यूब-प्रकार में विभाजित किया गया है। उनमें से, जल-शीतित तांबे के ट्यूब प्रकार तांबे की सामग्री की बचत और उत्कृष्ट शीतलन प्रभाव के कारण मुख्यधारा के विकास की दिशा बन गया है।
• मुख्य कार्य: यह न केवल एक विद्युत ऊर्जा संचरण चैनल के रूप में कार्य करता है, बल्कि इलेक्ट्रिक आर्क के सममित वितरण को भी नियंत्रित करता है, आर्क स्थिरता और ऊर्जा घनत्व में सुधार करता है ताकि थर्मल प्रभावों को केंद्रित किया जा सके। इस बीच, यह इलेक्ट्रोड के अल्पकालिक चरम थर्मल भार का सामना कर सकता है, यह सुनिश्चित करता है कि EAF स्क्रैप पिघलने और अन्य कार्यों के लिए स्थिर रूप से उच्च तापमान उत्पन्न करता है। इसके अतिरिक्त, एक उचित शॉर्ट नेटवर्क डिज़ाइन तीन-फेज प्रतिक्रिया को संतुलित कर सकता है और ऊर्जा खपत को कम कर सकता है।

2. कोर घटक

3. मुख्य तकनीकी पैरामीटर

4. उत्पाद विशेषताएं

• उच्च-धारा अनुकूलन क्षमता: दसियों हज़ार एम्पीयर की अल्ट्रा-बड़ी धाराओं को ले जाने में सक्षम। जल शीतलन प्रणाली के साथ, वर्तमान घनत्व पारंपरिक संरचनाओं की तुलना में कई गुना अधिक होता है, जबकि स्वयं का वजन काफी कम हो जाता है, जो EAF की उच्च-तीव्रता वाली गलन बिजली आपूर्ति आवश्यकताओं के अनुकूल होता है।
• कम-नुकसान डिज़ाइन: तांबे की ट्यूब और तांबे के जूते को एक बंद-लूप शीतलन जल सर्किट बनाने के लिए श्रृंखला में जोड़ा जाता है, जो कंडक्टर से गर्मी को जल्दी से नष्ट कर देता है और उच्च तापमान के कारण होने वाले विद्युत ऊर्जा नुकसान को कम करता है। कुछ फ्लैट रिएक्टर-प्रकार के शॉर्ट नेटवर्क इलेक्ट्रोड व्यवस्था को अनुकूलित करके पारस्परिक अधिष्ठापन विद्युत वाहक बल और कंडक्टर प्रतिरोध को कम करते हैं, जिससे विद्युत ऊर्जा की और बचत होती है।
• कठोर वातावरण प्रतिरोध: घटक उच्च तापमान और संक्षारण-प्रतिरोधी सामग्री से बने होते हैं, जो EAF गलन के दौरान उच्च तापमान और उच्च-प्रवाहकीय धूल वातावरण में स्थिर संचालन को सक्षम करते हैं। संरचनात्मक डिजाइन गलन के दौरान कंपन और प्रभाव का विरोध करने के लिए यांत्रिक शक्ति पर भी विचार करता है।
• मजबूत संगतता: विभिन्न उपकरणों के प्रकार जैसे EAF और जलमग्न आर्क फर्नेस के साथ-साथ निकल-आयरन फर्नेस और औद्योगिक सिलिकॉन फर्नेस जैसे विभिन्न गलन परिदृश्यों के अनुसार संबंधित संरचनाओं और मापदंडों के साथ अनुकूलित किया जा सकता है, जिसमें मजबूत अनुकूलन क्षमता है।

5. अनुप्रयोग परिदृश्य
