शांक्सी चेंगदा प्रकार ट्यूबलर वाटर कूलिंग फर्नेस कवर औद्योगिक के लिए

उत्पत्ति के प्लेस	शांक्सी, चीन
ब्रांड नाम	Shaanxi Chengda
प्रमाणन	ISO9001
मॉडल संख्या	पानी ठंडा करने वाली भट्टी का आवरण
न्यूनतम आदेश मात्रा	1SET
मूल्य	Price and specific model specifications can be agreed upon.
पैकेजिंग विवरण	पार्टी की विशिष्ट आवश्यकताओं के अनुसार चर्चा करें
प्रसव के समय	2 से 3 महीने
भुगतान शर्तें	एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता	पूर्ण उत्पादन आपूर्ति श्रृंखला, समय पर आपूर्ति, और गुणवत्ता मानकों को पूरा करें

उत्पाद विवरण

ब्रांड शीर्षक

शांक्सी चेंगडा

आवेदन

विद्युत चाप भट्ठी,जमा हुआ चाप भट्ठी

उद्गम देश

शानक्सी, चीन

कारखाना विन्यास

नया

प्रमुखता देना

औद्योगिक जल शीतलन भट्ठी कवर

औद्योगिक ट्यूबलर वाटर कूलिंग ओवन कवर

एक संदेश छोड़ें

उत्पाद विवरण

नए प्रकार का ट्यूबलर वाटर कूलिंग फर्नेस कवर

इलेक्ट्रिक आर्क फर्नेस के लिए टाइप ट्यूबलर वाटर कूलिंग फर्नेस कवर

The इलेक्ट्रिक आर्क फर्नेस (EAF) के लिए ट्यूबलर वाटर कूलिंग फर्नेस कवर EAF वाटर-कूल्ड कवर का एक विशेष प्रकार है, जिसकी विशेषता इसकी मुख्य गर्मी-अपव्यय संरचना है—व्यवस्थित धातु ट्यूब (ट्यूबलर बंडल) अखंड खोखले पैनल के बजाय। यह डिज़ाइन गर्मी विनिमय दक्षता को अनुकूलित करता है, संरचनात्मक कठोरता को बढ़ाता है, और रखरखाव को सरल बनाता है, जिससे यह मध्यम से बड़े EAF (जैसे, 50-200t स्टीलमेकिंग EAF, उच्च-शक्ति फेरोअलॉय रिफाइनिंग EAF) के लिए विशेष रूप से उपयुक्त है जो तीव्र आर्क विकिरण और बार-बार थर्मल झटके का सामना करते हैं।

1. कोर डिज़ाइन सुविधाएँ और कार्य सिद्धांत

मुख्य डिज़ाइन विशेषताएँ

पैनल-प्रकार के वाटर-कूल्ड कवर की तुलना में, ट्यूबलर संरचना EAF ऑपरेटिंग स्थितियों के अनुरूप अद्वितीय लाभ प्रदान करती है:

ट्यूबलर हीट-डिसिपेटिंग कोर: कवर की आंतरिक गर्मी-अवशोषित परत में शामिल हैं सीमलेस स्टील ट्यूब या स्टेनलेस स्टील ट्यूब (समानांतर, सर्पिल, या ग्रिड पैटर्न में व्यवस्थित)। यह डिज़ाइन गर्मी विनिमय क्षेत्र को बढ़ाता है (पैनल-प्रकार के कवर से 30-50% बड़ा) और समान शीतलन सुनिश्चित करता है, जो केंद्रित आर्क गर्मी के कारण स्थानीय हॉट स्पॉट से बचता है।
मॉड्यूलर ट्यूब बंडल: ट्यूबों को हटाने योग्य मॉड्यूलर बंडलों में समूहीकृत किया जाता है (उदाहरण के लिए, प्रति मॉड्यूल 3-5 ट्यूब)। यदि व्यक्तिगत ट्यूब क्षतिग्रस्त हो जाते हैं (उदाहरण के लिए, पिघले हुए छींटों से), तो केवल प्रभावित मॉड्यूल को बदलने की आवश्यकता होती है—रखरखाव के समय और लागत को कम करना (पैनल-प्रकार के कवर में पूरे पैनल को बदलने की तुलना में)।
प्रबलित फ्रेम एकीकरण: ट्यूबों को एक उच्च-शक्ति वाले स्टील फ्रेम (Q355B या 16Mn) में वेल्ड या बोल्ट किया जाता है, जो थर्मल विस्तार से विरूपण का विरोध करने वाली एक कठोर संरचना बनाता है (EAF के लिए महत्वपूर्ण है जिसके लिए बार-बार कवर उठाने/झुकाव की आवश्यकता होती है)।
इलेक्ट्रोड छेद पर अनुकूलित सीलिंग: इलेक्ट्रोड छेद के आसपास की ट्यूबलर संरचना का उपयोग करती है डबल-लेयर ट्यूब रिंग (शीतलन के लिए आंतरिक ट्यूब, उच्च तापमान वाले गैसकेट को ठीक करने के लिए बाहरी ट्यूब), सीलिंग प्रदर्शन को बढ़ाता है और इस उच्च-पहनने वाले क्षेत्र में फर्नेस गैस के रिसाव को रोकता है।

कार्य सिद्धांत

यह बंद जल परिसंचरण सिद्धांत का पालन करता है लेकिन ट्यूबलर डिज़ाइन के कारण बढ़ी हुई गर्मी हस्तांतरण दक्षता के साथ:

कम तापमान वाला शीतलन जल (30-40°C, स्केलिंग से बचने के लिए नरम/विखनिजित) को एक हेडर पाइप के माध्यम से प्रत्येक ट्यूबलर बंडल में वितरित किया जाता है (कवर के बाहरी फ्रेम पर स्थापित)।
पानी ट्यूबों से होकर बहता है, उच्च तापमान वाली फर्नेस गैस (1600-2200°C) और आर्क विकिरण से गर्मी को अवशोषित करता है—गर्मी हस्तांतरण सीधे ट्यूब दीवारों के माध्यम से होता है (पैनल परतों की तुलना में पतला, गर्मी चालन में सुधार)।
गर्म पानी (55-60°C) एक रिटर्न हेडर में परिवर्तित होता है, तापमान कम करने के लिए एक हीट एक्सचेंजर/कूलिंग टॉवर में भेजा जाता है, और कवर पर वापस पुन: चक्रित किया जाता है—एक निरंतर, उच्च-दक्षता वाला गर्मी अपव्यय चक्र बनाता है।

2. प्रमुख घटकों के लिए सामग्री चयन

EAF-विशिष्ट चुनौतियों (उच्च तापमान, अम्लीय फर्नेस गैस से जंग, पिघले हुए स्लैग क्षरण) का सामना करने के लिए सामग्री का चुनाव महत्वपूर्ण है। नीचे दी गई तालिका में मुख्य भागों के लिए सामग्री का विवरण दिया गया है:

घटक	कार्य	सामान्य सामग्री	चयन का कारण
शीतलन ट्यूब	कोर हीट एक्सचेंज तत्व	- कार्बन स्टील: सीमलेस 20# स्टील (Φ38×5mm, Φ57×6mm) - स्टेनलेस स्टील: 316L (संक्षारक स्थितियों के लिए, उदाहरण के लिए, फेरोक्रोम रिफाइनिंग)	20# स्टील: उच्च तापीय चालकता (50.2 W/(m·K)), लागत प्रभावी; 316L: Cr-समृद्ध स्लैग/SO₂ फर्नेस गैस से जंग का प्रतिरोध करता है
हेडर पाइप	शीतलन जल वितरित/एकत्रित करें	20# स्टील सीमलेस पाइप (Φ108×8mm, Φ133×10mm)	उच्च दबाव प्रतिरोध (0.8-1.0 MPa शीतलन जल दबाव का सामना करता है), ट्यूबों के लिए आसान वेल्डिंग
कवर फ्रेम	ट्यूबलर बंडलों का समर्थन करें, उठाने की क्रियाविधि को कनेक्ट करें	Q355B कम-मिश्र धातु स्टील (मोटाई 14-18mm)	उच्च तन्यता शक्ति (≥345 MPa), थर्मल थकान के लिए अच्छा प्रतिरोध (बार-बार हीटिंग/कूलिंग से विरूपण से बचता है)
इलेक्ट्रोड होल स्लीव	इलेक्ट्रोड छेद के आसपास ट्यूबों को पहनने से बचाएं	गर्मी प्रतिरोधी मिश्र धातु स्टील (H13) या 310S स्टेनलेस स्टील	H13: इलेक्ट्रोड आंदोलन से घर्षण का प्रतिरोध करता है; 310S: 1200°C+ स्थानीय तापमान का सामना करता है
सीलिंग गैसकेट	फर्नेस गैस के रिसाव को रोकें	उच्च तापमान वाले ग्रेफाइट पैकिंग (1000°C का सामना करें) + सिरेमिक फाइबर गैसकेट	ग्रेफाइट: थर्मल विस्तार के तहत अच्छा सीलिंग प्रदर्शन; सिरेमिक फाइबर: फ्रेम विरूपण की भरपाई करता है

3. प्रमुख तकनीकी पैरामीटर (100t स्टीलमेकिंग EAF के लिए विशिष्ट)

पैरामीटर EAF क्षमता, शक्ति और गलन प्रक्रिया (उदाहरण के लिए, अल्ट्रा-हाई पावर (UHP) स्टीलमेकिंग, फेरोअलॉय रिफाइनिंग) के आधार पर अनुकूलित किए जाते हैं। नीचे 100t UHP EAF के लिए प्रतिनिधि विनिर्देश दिए गए हैं:

पैरामीटर श्रेणी	विशिष्ट संकेतक	विशिष्ट मान
ट्यूबलर संरचना	ट्यूब सामग्री और विनिर्देश ट्यूब व्यवस्था ट्यूब बंडलों की संख्या गर्मी विनिमय क्षेत्र	20# स्टील, Φ57×6mm ग्रिड पैटर्न (अंतर 180mm) 6 बंडल (5 ट्यूब/बंडल) 12-15 m²
शीतलन प्रणाली	इनलेट जल तापमान आउटलेट जल तापमान जल दबाव कुल जल प्रवाह दर	≤40°C ≤60°C 0.6-0.8 MPa 140-160 m³/h
परिचालन प्रदर्शन	अधिकतम तापमान का सामना करें (ट्यूब आंतरिक दीवार) गर्मी अपव्यय गुणांक फर्नेस गैस रिसाव दर सेवा जीवन	2200°C ≤100 W/(m²·K) ≤0.05% 3-5 वर्ष
यांत्रिक पैरामीटर	कवर वजन उठाने की गति लॉकिंग दबाव अधिकतम झुकाव कोण (EAF के साथ)	10-12 टन 1.0-1.2 m/min 0.15-0.2 MPa ±15°

4. अनुप्रयोग लाभ और उपयुक्त EAF परिदृश्य

कोर अनुप्रयोग लाभ

पैनल-प्रकार के वाटर-कूल्ड कवर और पारंपरिक दुर्दम्य कवर की तुलना में, ट्यूबलर डिज़ाइन EAF संचालन के लिए लक्षित लाभ प्रदान करता है:

उच्च गर्मी विनिमय दक्षता: ट्यूब सतह क्षेत्र में वृद्धि से आउटलेट जल तापमान 5-10°C कम हो जाता है (पैनल-प्रकार के कवर की तुलना में), शीतलन प्रणाली लोड को कम करता है और ऊर्जा बचाता है।
मजबूत थर्मल शॉक प्रतिरोध: ट्यूबों में कठोर पैनलों की तुलना में बेहतर लचीलापन होता है, बिना दरार के थर्मल विस्तार/संकुचन को अवशोषित करता है—EAF के लिए महत्वपूर्ण है जो बार-बार हीटिंग (गलन) और कूलिंग (चार्जिंग/टैपिंग) चक्र से गुजरते हैं।
कम रखरखाव लागत: मॉड्यूलर ट्यूब बंडल आंशिक प्रतिस्थापन की अनुमति देते हैं (पूर्ण कवर प्रतिस्थापन का 10-20% खर्च होता है) और तेज़ मरम्मत (पैनल-प्रकार के कवर के लिए 8-12 घंटे की तुलना में 1-2 घंटे)।
बड़े EAF के लिए बेहतर अनुकूलन क्षमता: कठोर ट्यूबलर-फ्रेम संरचना बड़े कवर आकार (उदाहरण के लिए, 200t EAF के लिए 5-6m व्यास) का समर्थन करती है बिना विरूपण के, जिसे पैनल-प्रकार के कवर प्राप्त करने के लिए संघर्ष करते हैं।

उपयुक्त EAF परिदृश्य

यह उच्च गर्मी तीव्रता और बार-बार परिचालन समायोजन वाले EAF में सबसे प्रभावी है:

अल्ट्रा-हाई पावर (UHP) स्टीलमेकिंग EAF (50-200t): तीव्र आर्क गर्मी (2000-2200°C) और स्क्रैप चार्जिंग के लिए बार-बार कवर उठाने को संभालता है; अच्छी सीलिंग के कारण CO रिकवरी दर ≥98%।
उच्च-शक्ति फेरोअलॉय रिफाइनिंग EAF (उदाहरण के लिए, कम-कार्बन फेरोक्रोम, फेरोसिलिकॉन): क्रोम/मैंगनीज-समृद्ध स्लैग (316L ट्यूबों के साथ) से जंग का प्रतिरोध करता है और स्थिर तापमान नियंत्रण के माध्यम से मिश्र धातु के नुकसान को कम करता है।
मध्यम आकार के गैर-लौह गलन EAF (उदाहरण के लिए, तांबा/निकल मिश्र धातु): मॉड्यूलर डिज़ाइन बार-बार स्लैग सफाई के साथ गलन प्रक्रियाओं में रखरखाव को सरल बनाता है।

5. दैनिक रखरखाव और दोष निवारण

सेवा जीवन को अधिकतम करने और सुरक्षा जोखिमों (उदाहरण के लिए, फर्नेस में जल रिसाव की ओर ले जाने वाली ट्यूब का टूटना) से बचने के लिए, सख्त रखरखाव की आवश्यकता होती है:

नियमित रखरखाव (प्रति शिफ्ट)

ट्यूब और हेडर निरीक्षण: ट्यूब जोड़ों और हेडर पर जल रिसाव की जाँच करें, प्रेशर गेज का उपयोग करके—प्रेशर ड्रॉप ≥0.05 MPa संभावित रिसाव का संकेत देता है।
तापमान निगरानी: ट्यूब सतहों को स्कैन करने के लिए एक इन्फ्रारेड थर्मामीटर का उपयोग करें; स्थानीय तापमान >100°C ट्यूब रुकावट का सुझाव देता है (स्केलिंग या स्लैग आसंजन के कारण)।
इलेक्ट्रोड होल सीलिंग चेक: पहनने के लिए ग्रेफाइट पैकिंग का निरीक्षण करें; यदि फर्नेस गैस रिसाव (CO डिटेक्टर द्वारा पता लगाया गया) 0.05% से अधिक हो जाता है तो बदलें।
उठाने की क्रियाविधि स्नेहन: कवर आंदोलन के दौरान जाम होने से रोकने के लिए टिका और हाइड्रोलिक सिलेंडर पर उच्च तापमान वाले मोलिब्डेनम डाइसल्फाइड ग्रीस लगाएं।

सामान्य दोष और समाधान

दोष घटना	संभावित कारण	समाधान
ट्यूब रुकावट (स्थानीय अति ताप)	ट्यूबों के अंदर स्केलिंग (कठोर पानी) या स्लैग आसंजन	1. 8-10% हाइड्रोक्लोरिक एसिड (डीस्केलिंग) से ट्यूबों को फ्लश करें; 2. स्लैग को हटाने के लिए उच्च दबाव वाले जल जेट का प्रयोग करें।
ट्यूब जोड़ों पर जल रिसाव	वेल्ड थकान (थर्मल विस्तार) या ढीले बोल्ट	1. फर्नेस बंद करें, पानी निकालें, और लीक जोड़ों को फिर से वेल्ड करें; 2. टॉर्क रिंच से बोल्ट कसें।
इलेक्ट्रोड होल गैस रिसाव	पहना हुआ ग्रेफाइट पैकिंग या स्लीव विरूपण	1. ग्रेफाइट पैकिंग बदलें; 2. विकृत H13 स्लीव को सीधा करें या बदलें।
हेडर पाइप जंग	शीतलन जल pH असंतुलन (बहुत अम्लीय/क्षारीय)	1. जल pH का परीक्षण करें (7.5-8.5 बनाए रखें); 2. जंग अवरोधक जोड़ें; 3. गंभीर रूप से जंग लगे हेडर को बदलें।

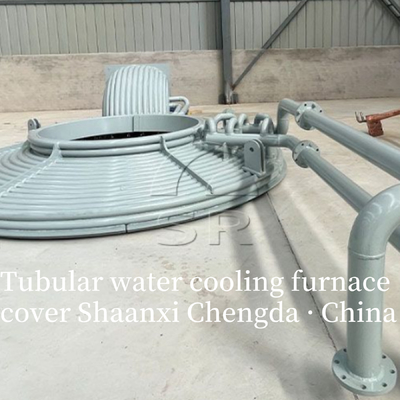

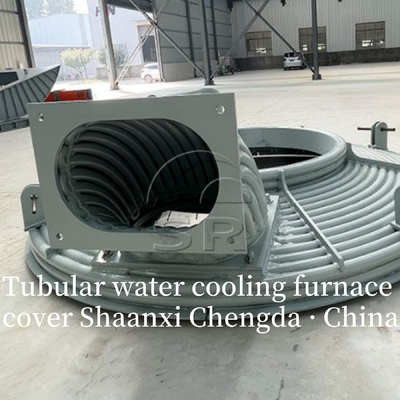

फर्नेस कवर में जल शीतलन संरचना कई कसकर व्यवस्थित सीमलेस पाइप से बनी होती है।

प्रत्येक स्टील पाइप गोल होता है। इस संरचना का जल-कूल्ड फर्नेस कवर लीक होना आसान नहीं है और इसे बनाए रखना आसान है।

इलेक्ट्रिक आर्क फर्नेस का जल-कूल्ड फर्नेस कवर ट्यूबलर फ्रेम वाटर कूल्ड फर्नेस कवर को अपनाता है, और वाटर कूल्ड कवर को आसान प्रतिस्थापन और परिवहन के लिए दो हिस्सों में डिज़ाइन किया गया है।

वाटर-कूल्ड फर्नेस कवर में एक ट्यूबलर फ्रेम, बाएं आधे कवर पर एक वाटर कूलिंग फास्ट, दाएं आधे कवर पर एक वाटर कूलिंग फास्ट, एक चूना चार्जिंग डिवाइस और केंद्रीय छोटे फर्नेस कवर पर एक वाटर-कूलिंग सपोर्ट रिंग शामिल है। ट्यूबलर फ्रेम सीमलेस स्टील पाइप से बना है, जिसका उपयोग न केवल संरचनात्मक भागों की ताकत आवश्यकताओं के रूप में किया जाता है, बल्कि मुख्य इनलेट और रिटर्न वाटर पाइप के रूप में भी किया जाता है। मुख्य इनलेट और रिटर्न पाइप के माध्यम से सभी शीतलन जल सर्किट कनेक्ट करें। बाएं और दाएं आधे वाटर कूलिंग ब्लॉक को बोल्ट द्वारा फ्रेम से जोड़ा जाता है, और वाटर कूलिंग फास्ट फॉरवर्ड और रिटर्न वाटर को ब्रांच स्टील पाइप द्वारा मुख्य इनलेट और रिटर्न वाटर पाइप से जोड़ा जाता है ताकि दो आधे वाटर कूलिंग ब्लॉक को ठंडा किया जा सके।

चूना चार्जिंग डिवाइस फर्नेस वाटर कूलिंग कवर पर स्थापित है। डिवाइस एक प्राप्त हॉपर, एक च्यूट आदि से बना है। च्यूट का निचला भाग एक वाटर कूलिंग संरचना के रूप में डिज़ाइन किया गया है। जब चूना नहीं डाला जाता है, तो फ्लू गैस को चूना चार्जिंग डिवाइस से ओवरफ्लो होने से रोकने के लिए स्लुइस वाल्व बंद कर दिया जाता है।

केंद्रीय छोटे फर्नेस कवर का वाटर-कूल्ड सपोर्ट रिंग एक उलटे शंकु संरचना में बनाया गया है, और वाटर कूलिंग भी अपनाई जाती है। वाटर इनलेट और रिटर्न पाइप मुख्य वाटर इनलेट और रिटर्न पाइप से जुड़े होते हैं।

ट्यूबलर वाटर-कूल्ड फर्नेस कवर का आंशिक प्लेन आरेख:

शांक्सी चेंगदा प्रकार ट्यूबलर वाटर कूलिंग फर्नेस कवर औद्योगिक के लिए 0
