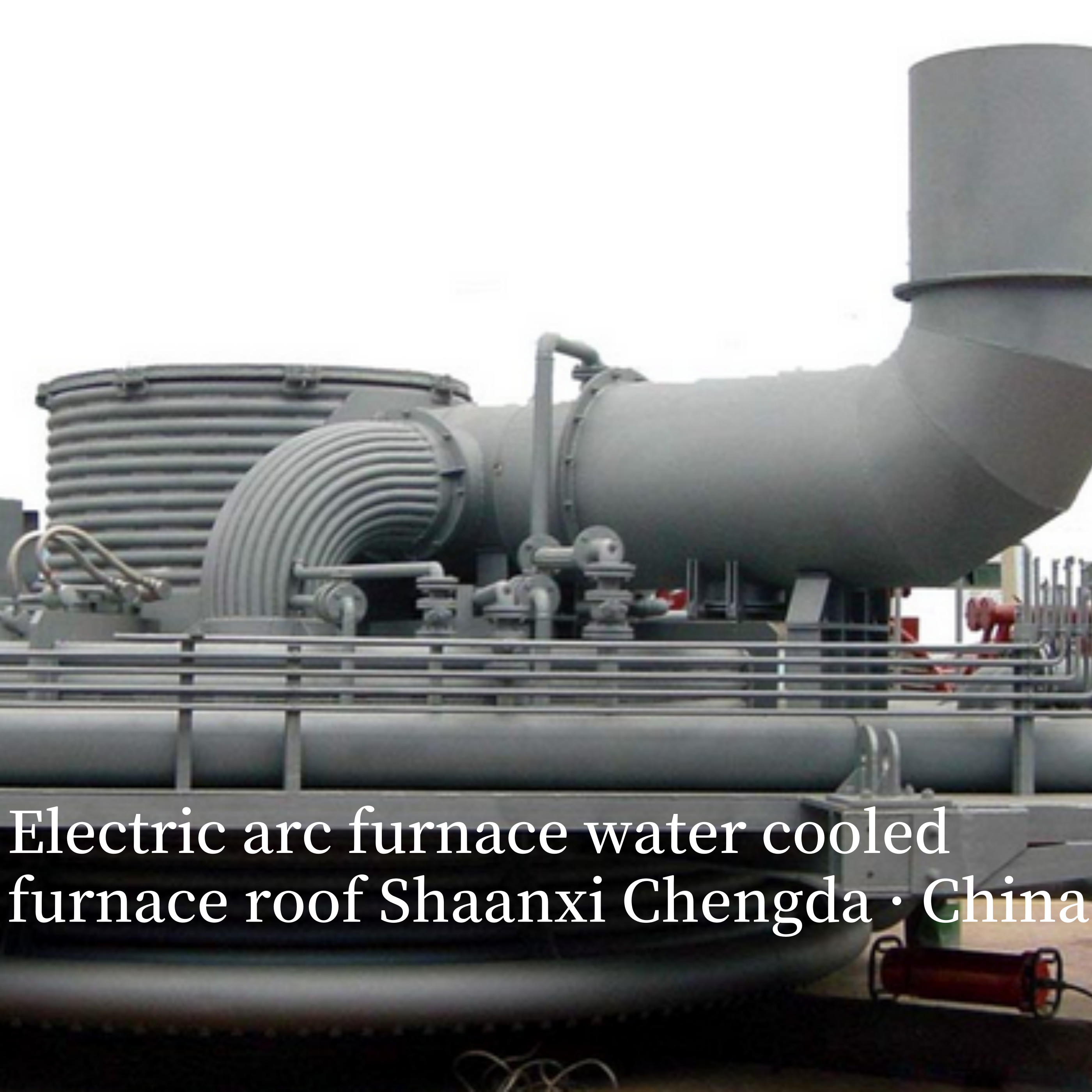

इलेक्ट्रिक आर्क फर्नेस वाटर कूल्ड कवर उन्नत कूलिंग सिस्टम के साथ

उत्पत्ति के प्लेस	शांक्सी, चीन
ब्रांड नाम	Shaanxi Chengda
प्रमाणन	ISO9001
मॉडल संख्या	पानी से ठंडा भट्ठी की छत
न्यूनतम आदेश मात्रा	1SET
मूल्य	The price will be negotiated based on the technical requirements and supply scope of Party A
पैकेजिंग विवरण	पार्टी की विशिष्ट आवश्यकताओं के अनुसार चर्चा करें
प्रसव के समय	2 महीने
भुगतान शर्तें	एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता	पूर्ण उत्पादन आपूर्ति श्रृंखला, समय पर आपूर्ति, और गुणवत्ता मानकों को पूरा करें

उत्पाद विवरण

प्रमुखता देना

इलेक्ट्रिक आर्क फर्नेस छत

इलेक्ट्रिक आर्क फर्नेस वाटर कूल्ड छत

उन्नत शीतलन प्रणाली पानी से ठंडा छत

एक संदेश छोड़ें

उत्पाद विवरण

विद्युत चाप भट्ठी पानी से ठंडा भट्ठी छत

इलेक्ट्रिक आर्क फर्नेस वाटर-कूल्ड कवर

इलेक्ट्रिक आर्क फर्नेस (ईएएफ) का पानी से ठंडा कवर इलेक्ट्रिक आर्क फर्नेस (ईएएफ) के लिए एक महत्वपूर्ण थर्मल सुरक्षा और प्रक्रिया नियंत्रण घटक है।और गैर लौह धातुओं के पिघलनेयह पारंपरिक अग्निरोधी ईंट कवर को एकबंद जल परिसंचरण संरचनाभट्ठी के शीर्ष को सील करने, उच्च तापमान वाले आर्क विकिरण को अलग करने और भट्ठी गैस का प्रबंधन करने के लिए। यह घटक सीधे ईएएफ की ऊर्जा दक्षता, सुरक्षा और पर्यावरण प्रदर्शन को प्रभावित करता है,इसे आधुनिक उच्च दक्षता वाले ईएएफ संचालन के लिए अपरिहार्य बना रहा है.

1मुख्य कार्य और कार्य सिद्धांत

मुख्य कार्य

सामान्य औद्योगिक भट्ठी कवर के विपरीत, ईएएफ पानी ठंडा कवर चरम परिस्थितियों (उच्च आर्क तापमान, पिघले हुए छिड़काव और संक्षारक भट्ठी गैस) का सामना करने के लिए डिज़ाइन किया गया है,चार प्रमुख कार्यों के साथ:

उच्च तापमान की सुरक्षा: 1600-2200°C आर्क विकिरण और पिघले हुए इस्पात/स्लग के छप से प्रत्यक्ष स्क्रबिंग का प्रतिरोध करता है, ईएएफ के इस्पात खोल के विरूपण या बर्नआउट को रोकता है और भट्ठी शरीर के सेवा जीवन को बढ़ाता है।
भट्ठी गैस सीलिंग और वसूली: आधुनिक बंद ईएएफ के लिए (जैसे, इस्पात निर्माण के लिए अति-उच्च शक्ति वाले ईएएफ), यह सीओ-समृद्ध भट्ठी गैस को इकट्ठा करने के लिए भट्ठी के शरीर के साथ एक वायुरोधी स्थान बनाता है।यह गैस या तो ईंधन के रूप में पुनः उपयोग की जाती है (ऊर्जा की खपत को कम करना) या उत्सर्जन मानकों को पूरा करने के लिए इलाज किया जाता है, जहरीली गैसों के रिसाव से बचने के लिए।
ताप हानि में कमी: पानी से ठंडा संरचना पारंपरिक अग्निरोधक कवर की तुलना में ऊपरी गर्मी अपव्यय को कम करती है, यह 35%-55% तक गर्मी हानि को कम करती है,ईएएफ की थर्मल दक्षता में सुधार और बिजली की खपत में कमी (आमतौर पर 30-60 kWh/टन स्टील).
परिचालन लचीलापन: संरचनात्मक स्थिरता बनाए रखते हुए, रखरखाव या प्रक्रिया संक्रमण के लिए डाउनटाइम को कम करते हुए, अक्सर खोलने / बंद करने (स्क्रैप चार्जिंग, इलेक्ट्रोड समायोजन और टैपिंग के लिए) का समर्थन करता है।

कार्य सिद्धांत

यह इस सिद्धांत पर काम करता है किशीतलन जल परिसंचरण के माध्यम से निरंतर गर्मी हस्तांतरण, यह सुनिश्चित करना कि कवर भी चरम भट्ठी की स्थिति में एक सुरक्षित तापमान सीमा (बाहरी दीवार ≤ 80°C) के भीतर रहता हैः

कवर की आंतरिक संरचना (खाली पैनल या एम्बेडेड कॉइल्स) एक बाहरी बंद शीतलन प्रणाली (पानी पंप, हीट एक्सचेंजर और विस्तार टैंक सहित) से जुड़ी होती है।
कम तापमान पर ठंडा करने वाला पानी (30-40°C, आमतौर पर स्केलिंग से बचने के लिए नरम या डिमिनरलाइज्ड) कवर के आंतरिक नहरों में पंप किया जाता है।
भट्ठी से उच्च तापमान की गर्मी (आर्क विकिरण, गर्म भट्ठी गैस) को कवर की आंतरिक दीवार द्वारा अवशोषित किया जाता है और बहते शीतलन पानी में स्थानांतरित किया जाता है।
गर्म पानी (50-60°C) ढक्कन से बाहर बहता है, गर्मी एक्सचेंजर (या शीतलन टावरों) द्वारा ठंडा किया जाता है, और एक निरंतर, ऊर्जा कुशल गर्मी अपव्यय चक्र बनाते हुए ढक्कन में वापस पुनर्नवीनीकरण किया जाता है।

2संरचनात्मक डिजाइन और सामग्री चयन

ईएएफ जल-कूल्ड कवर में मॉड्यूलर, उच्च-शक्ति डिजाइन है, जिसमें गर्मी प्रतिरोध, संक्षारण प्रतिरोध और यांत्रिक स्थिरता को संतुलित करने के लिए सामग्री का चयन किया गया है।

संरचनात्मक घटक	कार्य	विशिष्ट सामग्री	डिजाइन संबंधी विचार
कवर बॉडी फ्रेम	पूरे ढांचे का समर्थन करता है, उठाने के तंत्र से जुड़ा होता है	Q355B कम मिश्र धातु वाला स्टील (उच्च तन्यता शक्ति, अच्छी वेल्डेबिलिटी) या 16Mn स्टील	उठाने/लॉकिंग के दौरान यांत्रिक तनाव का सामना करने के लिए 12-16 मिमी तक मोटा
पानी से ठंडा पैनल/कोइल	कोर गर्मी अवशोषित भाग, कवर की आंतरिक/बाहरी परतें बनाता है	- आंतरिक परतः 316L स्टेनलेस स्टील (अम्लीय भट्ठी गैस, जैसे SO2 से जंग का विरोध करता है) - बाहरी परतः कार्बन स्टील (कम तापमान वाले वातावरण के लिए लागत प्रभावी)	पैनलः 8-12 मिमी मोटाई, गर्म स्थानों से बचने के लिए आंतरिक चैनलों के बीच 150-200 मिमी की दूरी के साथ कॉइलः Φ38-57 मिमी सीमलेस स्टील पाइप (20# स्टील) समान पानी के प्रवाह के लिए
इलेक्ट्रोड छेद और सील	ग्रेफाइट इलेक्ट्रोड को समायोजित करता है, गैस रिसाव को रोकता है	उच्च तापमान वाले ग्रेफाइट पैकिंग + स्टेनलेस स्टील के दबाव के छल्ले	छेद पहनने के प्रतिरोधी आस्तीन (इलेक्ट्रोड घर्षण का विरोध करने के लिए) के साथ पंक्तिबद्ध कर रहे हैं और इलेक्ट्रोड व्यास परिवर्तन के लिए समायोज्य सील है
उठाने/लॉकिंग तंत्र	ढक्कन खोलने/बंद करने की अनुमति देता है, सीलिंग दबाव सुनिश्चित करता है	मिश्र धातु इस्पात के हिंज + हाइड्रोलिक सिलेंडर (या वायवीय एक्ट्यूएटर)	गलत संरेखण से बचने के लिए स्थिति सेंसर से सुसज्जित; हवा की tightness सुनिश्चित करने के लिए लॉक बल ≥ 0.1 MPa
पानी के प्रवेश/निकास के जोड़	बाहरी शीतलन प्रणाली से जुड़ता है	304 स्टेनलेस स्टील के त्वरित कनेक्शन के जोड़ (ओ-रिंग सील के साथ)	बंद होने के दौरान पानी के बैकफ्लो को रोकने के लिए चेक वाल्व के साथ डिज़ाइन किया गया
थर्मल इन्सुलेशन परत	बाहरी ताप हानि (बाहरी दीवार) को कम करता है	सिरेमिक फाइबर कंबल (100-150 मिमी मोटाई, 800 डिग्री सेल्सियस का सामना करता है)	उठाने के घटकों की सुरक्षा और ऑपरेटर की सुरक्षा में सुधार के लिए बाहरी फ्रेम पर लागू

3मुख्य तकनीकी मापदंड

पैरामीटर ईएएफ की क्षमता (जैसे, 50 टन, 100 टन, 200 टन इस्पात निर्माण ईएएफ) और प्रक्रिया आवश्यकताओं (जैसे, अति-उच्च शक्ति, कम कार्बन इस्पात उत्पादन) के आधार पर अनुकूलित किए जाते हैं। मूल मापदंडों में शामिल हैंः

पैरामीटर श्रेणी	विशिष्ट संकेतक	100 टन इस्पात निर्माण ईएएफ के लिए विशिष्ट मूल्य
शीतलन जल प्रणाली	इनलेट तापमान आउटलेट तापमान पानी का दबाव जल प्रवाह दर	≤40°C ≤ 60°C 0.5-0.7 एमपीए 120-150 m3/h
संरचनात्मक प्रदर्शन	अधिकतम प्रतिरोध तापमान (आंतरिक दीवार) गर्मी अपव्यय गुणांक सीलिंग रिसाव दर	2200°C ≤120 W/ ((m2·K) ≤0.05% (फन गैस)
परिचालन मापदंड	उठाने की गति तालाबंदी दबाव सेवा जीवन	0.8-1.2 मी/मिनट 0.12-0.15 एमपीए 3-5 वर्ष
आयामी मापदंड	व्यास (सर्कुलर ईएएफ के लिए) वजन इलेक्ट्रोड छेद का व्यास	4.5-5.5 मीटर 8-12 टन Φ400-600 मिमी

4अनुप्रयोग परिदृश्य और प्रदर्शन लाभ

यह व्यापक रूप से विभिन्न ईएएफ प्रकारों में उपयोग किया जाता है, विभिन्न पिघलने के उद्देश्यों के लिए अनुकूलित डिजाइन के साथः

ईएएफ आवेदन का प्रकार	अनुकूलित डिज़ाइन विशेषताएं	प्रदर्शन लाभ
इस्पात निर्माण ईएएफ(अति-उच्च शक्ति, यूएचपी)	बड़ी जल प्रवाह दर (उच्च चाप गर्मी को संभालने के लिए), प्रबलित इलेक्ट्रोड सील (सीओ वसूली के लिए)	इस्पात उत्पादन में बिजली की खपत को 40-60 kWh/टन तक कम करता है; भट्ठी गैस संग्रह दर ≥98%
फेरोलॉय रिफाइनिंग ईएएफ(उदाहरण के लिए, कम कार्बन वाले फेरोक्रोम)	क्षरण प्रतिरोधी आंतरिक पैनल (क्रोम-समृद्ध स्लग का विरोध करने के लिए), कॉम्पैक्ट संरचना	कवर जीवन को 4-5 वर्ष तक बढ़ाता है; शोधन के दौरान क्रोमियम के नुकसान को 1-2% तक कम करता है
गैर-फेरस फ्यूजिंग ईएएफ(उदाहरण के लिए, तांबे के मिश्र धातु के पिघलने)	गर्मी प्रतिरोधी मिश्र धातु पैनल (2000°C+ का सामना करने के लिए), साफ करने में आसान आंतरिक सतह	कवर सामग्री से मिश्र धातु की संदूषण को रोकता है; रखरखाव को सरल बनाता है

पारंपरिक अग्निरोधी ईंट कवर की तुलना में, इसके फायदे महत्वपूर्ण हैंः

प्रदर्शन मीट्रिक	पानी से ठंडा कवर	पारंपरिक अग्निरोधक आवरण
सेवा जीवन	3-5 वर्ष	1-3 महीने (अक्सर प्रतिस्थापन की आवश्यकता)
ताप हानि	35-55% की कमी	उच्च (कुल गर्मी हानि का 20-30% हिस्सा)
रखरखाव की आवृत्ति	2-3 बार/वर्ष	1-2 बार/माह
भट्ठी गैस सीलिंग	रिसाव दर ≤0.05%	खराब (लीकेज दर ≥ 5%)

5दैनिक रखरखाव एवं दोष निवारण

सुरक्षित और स्थिर संचालन सुनिश्चित करने के लिए, सख्त दैनिक रखरखाव और समय पर दोष समाधान की आवश्यकता होती हैः

दैनिक रखरखाव (प्रति शिफ्ट)

शीतलन प्रणाली की जाँच: पानी के प्रवेश/निकास के तापमान, दबाव और प्रवाह दर की निगरानी करें। यदि आउटलेट का तापमान 60°C से अधिक हो या दबाव ≥0.1 एमपीए तक गिर जाए, तो पाइप के रुकावट या रिसाव की जांच करने के लिए भट्ठी को रोक दें।
सीलिंग निरीक्षण: इलेक्ट्रोड छेद और कवर किनारों पर भट्ठी गैस रिसाव की जांच करने के लिए एक गैस डिटेक्टर का उपयोग करें। रिसाव का पता चला है तो पुराने ग्रेफाइट पैकेजिंग या गास्केट बदलें।
संरचनात्मक निरीक्षण: कवर बॉडी को स्कैन करने के लिए एक इन्फ्रारेड थर्मामीटर का उपयोग करें 100 डिग्री सेल्सियस से अधिक स्थानीय तापमान संभावित पाइप अवरुद्ध या पानी की कमी का संकेत देता है।
लिफ्टिंग तंत्र की जाँच: हाइड्रोलिक सिलेंडरों और टिकाओं को स्नेहन के लिए जांचें; गलत संरेखण से बचने के लिए स्थिति सेंसर सामान्य रूप से काम करते हैं।

आम त्रुटियां और समाधान

दोष की घटना	संभावित कारण	समाधान
स्थानीय अति ताप (≥100°C)	पानी के पाइप में रुकावट (स्केलिंग या स्लैग जमा होना)	12. भट्ठी को बंद करें और 5-8% हाइड्रोक्लोरिक एसिड के साथ पाइपों को फ्लश करें (स्केल को हटाने के लिए);
इलेक्ट्रोड छेद पर भट्ठी गैस रिसाव	पहने हुए ग्रेफाइट पैकिंग, ढीले दबाव के छल्ले	12. उच्च तापमान वाली ग्रेफाइट सामग्री के साथ पैकिंग बदलें।
शीतलन जल के दबाव में गिरावट	पाइप टूटना (उच्च तापमान की थकान) या जोड़ों का ढीला होना	12. फटे हुए पाइपों को वेल्ड करें या दोषपूर्ण जोड़ों को बदलें।
लिफ्टिंग तंत्र की बाधा	हिंज पहनना, अपर्याप्त स्नेहन	12. पहने हुए भागों को बदलें।

विद्युत चाप भट्टियों के कई प्रकार के भट्टी कवर संरचनाएं हैं, जिन्हें विद्युत चाप भट्टियों की विभिन्न शक्ति के अनुसार चुना जा सकता है।

1ईंट प्रकार की भट्ठी कवर

2बक्से प्रकार के जल शीतलन भट्ठी कवर

3. ट्यूब प्रकार के जल शीतलन भट्ठी कवर

4. परमाणुकरण भट्ठी कवर
इनमें से ईंट प्रकार की भट्ठी कवर साधारण पावर आर्क भट्ठी के लिए उपयुक्त है।
बॉक्स प्रकार के पानी से ठंडा भट्ठी कवर उच्च शक्ति चाप भट्टियों के लिए उपयुक्त हैं
ट्यूब प्रकार के पानी से ठंडा भट्ठी कवर का मुख्य रूप से अल्ट्रा-हाई पावर इलेक्ट्रिक आर्क भट्ठी में उपयोग किया जाता है, और एटॉमाइजिंग भट्ठी कवर में एक व्यापक अनुप्रयोग रेंज है और मूल रूप से शक्ति द्वारा सीमित नहीं है।
अल्ट्रा-हाई पावर डीसी इलेक्ट्रिक आर्क फर्नेस के डिजाइन में, ट्यूब प्रकार के पानी से ठंडा फर्नेस कवर को अच्छे शीतलन प्रभाव के साथ और सबसे व्यापक रूप से इस्तेमाल किया जाता है।

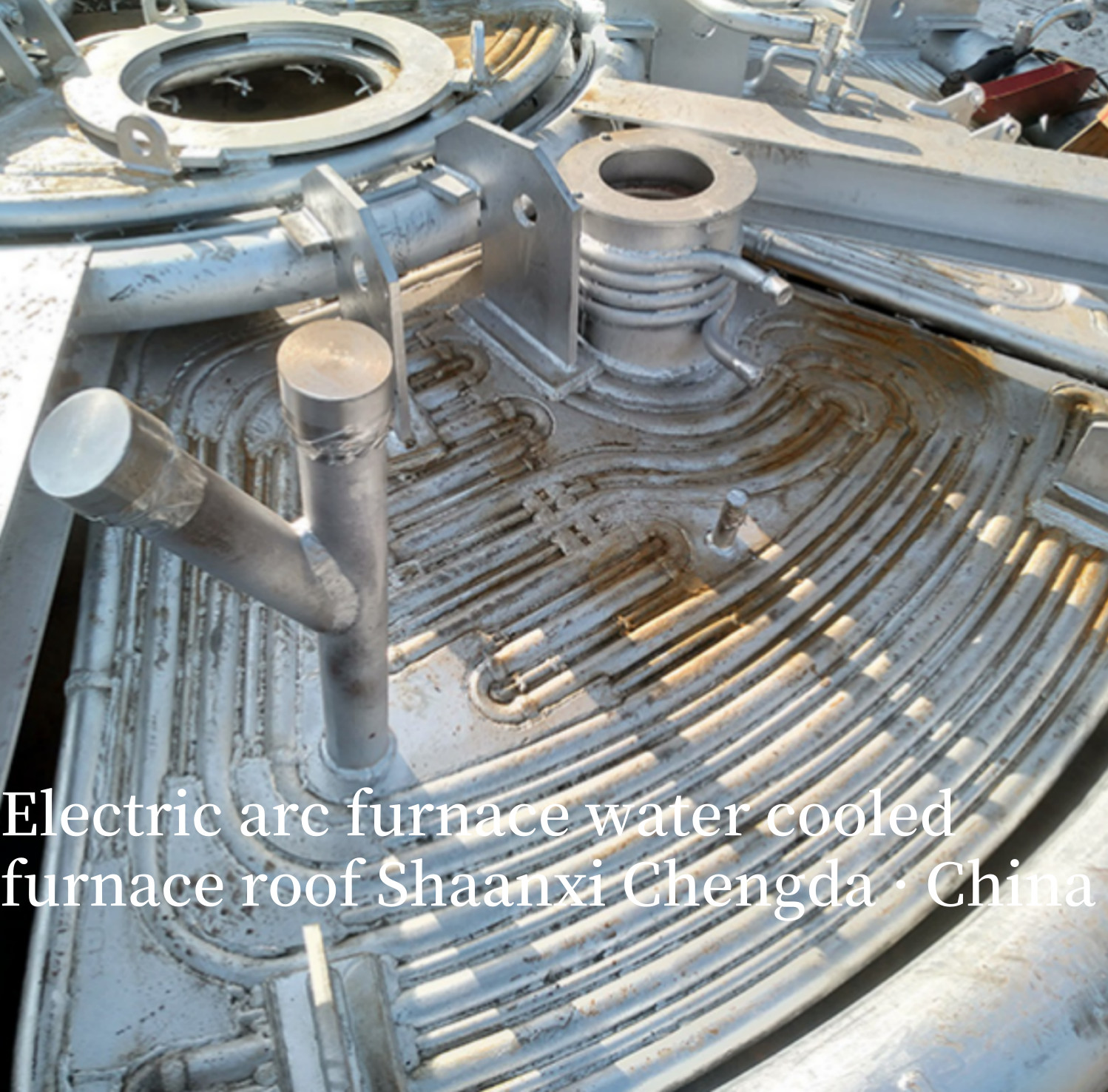

जल शीतलन भट्ठी कवर संरचना आरेखः

इलेक्ट्रिक आर्क फर्नेस वाटर कूल्ड कवर उन्नत कूलिंग सिस्टम के साथ 0
