अनुकूलित पानी से ठंडा ईएएफ कवर:

पानी से ठंडा भट्ठी कवर का डिजाइन निम्नलिखित कार्य प्राप्त कर सकता हैः
(1) भट्ठी में सूक्ष्म-सकारात्मक दबाव और कमी वातावरण पिघलने की प्रक्रिया की आवश्यकताओं को पूरा कर सकता है।
(2) पिघलने की प्रक्रिया में उत्पन्न धुआं गैस को इकट्ठा करें और विभिन्न स्लग सामग्री और मिश्र धातुओं को भट्ठी में भेजें।

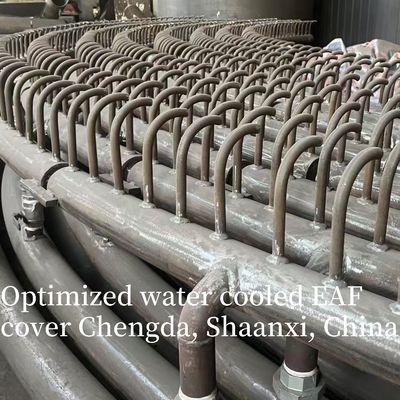

(3) गर्मी विकिरण और गर्मी हानि को कम करें, अग्निरोधक खपत को कम करें घरेलू उन्नत प्रवाह तंग पंक्ति पाइप संरचना के लिए भट्ठी कवर शरीर,निर्बाध स्टील पाइप के साथ पानी ठंडा भट्ठी कवर विशेष समान व्यास कोहनी समूह वेल्डिंग, यह सुनिश्चित करने के लिए कि ठंडे पानी का प्रवाह मृत बिंदु के बिना हो।

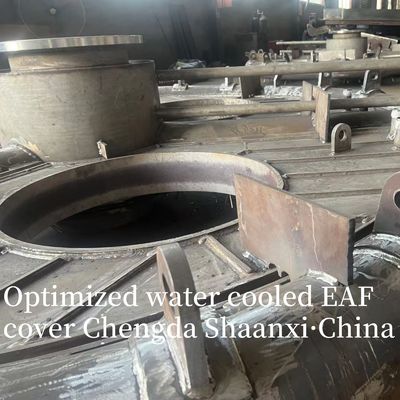

संरचना पर, भट्ठी कवर बॉडी की साइड वॉल को स्तंभों और शंकुओं में बनाया गया है, और शीर्ष कठोरता सुनिश्चित करने के लिए एक उलटा शंकु सतह (नीचे बड़ा और ऊपर छोटा) है।
जल शीतलन भट्ठी कवर डिजाइन इनलेट दबाव 0.7MPa, वापसी पानी का दबाव 0.4MPa, प्रवाह 400 m%h, इनलेट तापमान ≤35 °C, वापसी पानी का तापमान ≤55 °C।

विद्युत भट्ठी पानी से ठंडा भट्ठी कवर

1मुख्य कार्य और कार्य सिद्धांत

मुख्य कार्य

• उच्च तापमान प्रतिरोध और सुरक्षा: भट्ठी के अंदर 1500-2200°C उच्च तापमान के वातावरण को अलग करता है, उच्च तापमान गैस और पिघले हुए छप द्वारा भट्ठी के शरीर के खोल को सीधे स्क्रबिंग को रोकता है,और स्टील संरचना के विरूपण या जलने से बचने.
• सीलिंग और भट्ठी गैस प्रबंधन: बंद विद्युत भट्टियों के लिए (उदाहरण के लिए, बंद कैल्शियम कार्बाइड भट्टियों के लिए),यह ओवन शरीर के साथ एक वायुरोधी स्थान बनाता है ताकि विषाक्त और ज्वलनशील ओवन गैस (जैसे CO) के रिसाव को रोका जा सके और ऊर्जा पुनर्चक्रण के लिए ओवन गैस का कुशल संग्रह सुनिश्चित किया जा सके।.
• ताप हानि में कमी: पानी से ठंडा संरचना भट्ठी के शीर्ष से गर्मी अपव्यय को कम करती है (पारंपरिक अग्निरोधी कवर की तुलना में, गर्मी का नुकसान 30%-50% तक कम किया जा सकता है),भट्ठी की थर्मल दक्षता में सुधार और ऊर्जा की खपत में कमी.
• आसान रखरखाव: अग्निरोधक ईंटों के लगातार प्रतिस्थापन से बचा जाता है (पारंपरिक कवर को हर 1-3 महीने में मरम्मत करने की आवश्यकता होती है), सेवा जीवन को 3-5 वर्ष तक बढ़ाता है और बंद रखरखाव समय को कम करता है।

कार्य सिद्धांत

1. भट्ठी कवर शरीर एक खोखले इंटरलेयर (या अंतर्निहित पानी से ठंडा पाइप) के साथ डिजाइन किया गया है,और शीतलन पानी (नरम पानी या विघटित पानी) एक पानी की आपूर्ति पंप के माध्यम से लगातार इंटरलेयर / पाइप में इंजेक्ट किया जाता है.
2. जब भट्ठी चालू होती है, उच्च तापमान भट्ठी गैस और विकिरण गर्मी भट्ठी ढक्कन की आंतरिक दीवार में गर्मी हस्तांतरण;ठंडा पानी इस गर्मी को अवशोषित करता है और वापसी पाइप के माध्यम से भट्ठी कवर से बाहर बहता है.
3. गर्म ठंडा पानी को ठंडा करने वाले टावर या हीट एक्सचेंजर में भेजा जाता है ताकि इसका तापमान (आमतौर पर 50-60°C से 30-40°C तक) कम हो जाए, फिर इसे फिर से भट्ठी के ढक्कन में वापस किया जाता है।कम ऊर्जा खपत वाली परिसंचरण प्रणाली.

2मुख्य संरचनाएं और सामग्री का चयन

3मुख्य तकनीकी मापदंड

• शीतलन जल के मापदंड:
  • इनलेट तापमानः ≤40°C (बहुत अधिक गर्मी अवशोषण दक्षता को कम करेगा);
  • आउटलेट तापमानः ≤60°C (उच्च तापमान के कारण पाइपों में स्केलिंग को रोकता है);
  • पानी का दबाव: 0.4-0.6 एमपीए (स्थानीय अति ताप से बचने के लिए पर्याप्त पानी का प्रवाह सुनिश्चित करता है);
  • जल प्रवाह दर: भट्ठी की क्षमता के आधार पर गणना की जाती है (उदाहरण के लिए, 40MVA कैल्शियम कार्बाइड भट्ठी के लिए 80-100 m3/h जल प्रवाह दर की आवश्यकता होती है) ।
• संरचनात्मक मापदंड:
  • पानी से ठंडा पैनल की मोटाईः 8-12 मिमी (तापीय प्रतिरोध और गर्मी हस्तांतरण दक्षता को संतुलित करता है);
  • पाइप की दूरीः 150-250 मिमी (एक समान शीतलन सुनिश्चित करता है, कोई स्थानीय हॉट स्पॉट नहीं);
  • सील दबावः ≥0.1 एमपीए (उपन गैस रिसाव सुनिश्चित करता है, पर्यावरण मानकों को पूरा करता है) ।
• सेवा प्रदर्शन मापदंड:
  • अधिकतम प्रतिरोध तापमानः 1800-2200°C (आंतरिक दीवार);
  • गर्मी अपव्यय गुणांकः ≤150 W/ ((m2·K) (पारंपरिक अग्निरोधक कवर की तुलना में कम 300-400 W/ ((m2·K));
  • रिसाव दरः ≤0.1% (ओवन गैस रिसाव दर, GB 16297 उत्सर्जन मानकों को पूरा करती है) ।

4अनुप्रयोग परिदृश्य और मिलान भट्ठी प्रकार

5दैनिक रखरखाव एवं सामान्य दोष से निपटना

दैनिक रखरखाव (प्रति शिफ्ट एक बार)

1. जल परिसंचरण की जाँच करें: ठंडा करने वाले पानी के प्रवेश/निकास के तापमान, दबाव और प्रवाह दर की निगरानी करें यदि आउटलेट का तापमान 60°C से अधिक हो या दबाव ≥0.1 एमपीए गिर जाए, तो निरीक्षण के लिए तुरंत भट्ठी को बंद कर दें।
2. सीलिंग निरीक्षण: भट्ठी के ढक्कन के किनारे के गास्केट को दरारों या उम्र बढ़ने के लिए जांचें; सीलिंग सतह को साफ करें और यदि भट्ठी गैस रिसाव (एक गैस डिटेक्टर द्वारा पता लगाया गया है) है तो गास्केट को बदलें।
3. पाइप निरीक्षण: पानी के इनलेट/आउटलेट जोड़ों को रिसाव के लिए जांचें; कवर बॉडी को स्कैन करने के लिए एक इन्फ्रारेड थर्मामीटर का उपयोग करें यदि स्थानीय तापमान 80°C से अधिक है, तो पाइप की रोकथाम या पानी की कमी हो सकती है।

आम त्रुटियां और समाधान

भट्ठी कवर आरेखः
