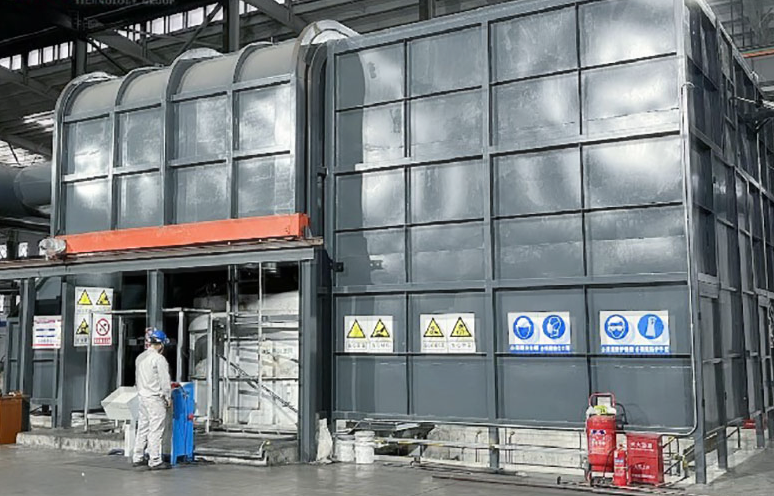

कॉपर स्लैग ट्रीटमेंट इलेक्ट्रिक ओवन उपकरण

कॉपर स्लैग ट्रीटमेंट इलेक्ट्रिक ओवन उपकरण

1उपकरण संरचना (भट्टी शरीर + सहायक प्रणालियाँ)

1.1 भट्ठी शरीर (कोर)

• भट्ठी का प्रकार:थ्री-फेज सील आर्क फर्नेस/सर्कुलर/रेक्टुलर एप्लीकेशन फर्नेस; ऊर्जा की महत्वपूर्ण बचत के लिए प्रत्यक्ष गर्म slag फ़ीड।
• शेल: उच्च कठोरता और विरूपण प्रतिरोध के लिए कठोर करने वालों के साथ 16-30 मिमी मोटी स्टील प्लेट।
• अस्तर:उच्च एल्युमिना ईंटें + कार्बन ईंटें + अग्निरोधक कास्ट, अपवर्तकता ≥1550°C, उत्कृष्ट slag संक्षारण और थर्मल सदमे प्रतिरोध, सेवा जीवन ≥18 महीने.
• छत:पूरी तरह से सील पानी से ठंडा छतमध्य इलेक्ट्रोड छेद + तापमान/खाद्य पोर्ट के साथ धुआं गैस रिसाव को रोकने और पर्यावरण मानकों को पूरा करने के लिए।
• खोलने के लिए टैप करना: पानी से ठंडा + अग्निरोधक अस्तर;ऊपरी दुबला स्लैग आउटलेट, निचला Cu-Fe मिश्र धातु आउटलेट; नल का तापमान 1300~1450°C है।

1.2 इलेक्ट्रोड प्रणाली

• इलेक्ट्रोड: उच्च शुद्धता वाले ग्रेफाइट इलेक्ट्रोड,φ350~600 मिमी, अच्छी चालकता, उच्च तापमान प्रतिरोध, कम खपत।
• क्रॉस आर्म: पानी से ठंडा तांबा मिश्र धातु, उच्च वर्तमान क्षमता, कम प्रतिबाधा, स्थिर बिजली की आपूर्ति।
• उठाना:पीएलसी पूरी तरह से स्वचालित बंद-लूप नियंत्रणसटीक चाप लंबाई और तापमान विनियमन के लिए, तेजी से प्रतिक्रिया, छोटे उतार-चढ़ाव।

1.3 बिजली आपूर्ति और विद्युत प्रणाली

• ट्रांसफार्मर:४०००२५०००kVAपिघलने/कम करने/स्पष्ट करने के चरणों के लिए बहु-वोल्टेज गियर (200-500V)
• रेटेड करंट: 10000×40000A, कम शॉर्ट नेटवर्क प्रतिबाधा, उच्च थर्मल दक्षता।
• नियंत्रण कैबिनेट: पीएलसी + टच स्क्रीन, एकीकृततापमान नियंत्रण, शक्ति विनियमन, इलेक्ट्रोड फिसलने, दोष अलार्म, डेटा की ट्रेसेबिलिटी, पूरी तरह से स्वचालित संचालन।

1.4 गर्म स्लग फ़ीडिंग/पूर्व उपचार (वैकल्पिक)

• गर्म स्लैग वाशर: 30° 45° झुकाव, कोरंडम सिरेमिक अस्तर;1200~1400°C पर सीधे गर्म स्लग फ़ूडठंडे स्लैग को पुनः गर्म करने से बचाता है,60% से अधिक बिजली बचाता है.
• ठंडे स्लैग को कुचलना और स्क्रीनिंग: जबड़े को कुचलनेवाला + कंपन करने वाला स्क्रीन, फ़ीड ≤300 मिमी, डिस्चार्ज 525 मिमी, क्षमता 30150t/h।

1.5 पर्यावरण संरक्षण और सहायक उपकरण

• जल शीतलन: खोल, छत और क्रॉस आर्म के लिए मजबूर ठंडा; सतह का तापमान ≤35°C, सुरक्षित और विश्वसनीय।
• धुआं गैसों का उपचार: सील + बैगहाउस धूल हटाने + अपशिष्ट गर्मी की वसूली; धुलाई उत्सर्जन ≤10mg/m3, धुआं गैस में CO पुनर्नवीनीकरण योग्य।
• हाइड्रोलिक झुकाव (वैकल्पिक): झुकाव कोण 0°45°, स्लैग हटाने, सफाई और रखरखाव के लिए आसान है।

2मुख्य तकनीकी मापदंड (मानक मॉडल, अनुकूलन योग्य)

2.1 प्रसंस्करण क्षमता

• कच्चे माल का रूप:गर्म तरल स्लग (1200~1400°C) / ठंडे पानी से बुझा हुआ स्लग
• क्षमताः1580 टन/घंटा (3601920 टन/दिन)
• प्रति टन बिजली की खपतः≤380kWh/t (गर्म slag फ़ीड)

2.2 पिघलने के संकेत

• कार्य तापमानः१२५०१५००°C(शीर्ष 1550°C)
• तांबे की वसूली दर:≥ 88%(कुल मिलाकर ≥93%)
• लोहे की वसूली दर:≥95%(Fe मिश्र धातु का ग्रेड ≥65%)
• Zn/Au/Ag: व्यापक वसूली ≥ 82%
• उत्पाद:Cu-Fe मिश्र धातु (Cu≥15%) / ब्लिस्टर तांबा / उच्च ग्रेड मैट

2.3 भट्ठी के शरीर के मापदंड

• आतिशबाजी का आकारःφ30005500mm × H35006000mm(सर्कुलर)
• ट्रांसफार्मर क्षमताः4000/8000/12000/20000kVA
• इलेक्ट्रोड व्यास:350/400/500/600 मिमी
• इलेक्ट्रोड स्ट्रोकः 1200~1800 मिमी
• नियंत्रण मोडः पूरी तरह से स्वचालित पीएलसी + मैनुअल दोहरी मोड

2.4 रिसाव के संकेत

• लीन स्लैग क्यू सामग्रीः≤0.3%
• घास का उपयोग दरः१००%(बिल्डिंग एग्रीगेट्स/ग्लास-केरामिक्स के लिए पानी से बुझाना)

3मुख्य लाभ

1. गर्म स्लैग का प्रत्यक्ष फ़ीड, अत्यधिक ऊर्जा की बचत: 1200~1400°C गर्म स्लग सीधे खिलाया जाता है, जिससे ठंडे स्लग का पुनः ताप समाप्त हो जाता है,60% से अधिक बिजली की बचत, कम परिचालन लागत।
2. उच्च-कुशलता समाप्त, उच्च मूल्य वसूली: उच्च तापमान में कमी + स्पष्टीकरण,Cu≥88%, Fe≥95% वसूली, उप-उत्पाद Cu-Fe मिश्र धातु, महत्वपूर्ण आर्थिक लाभ।
3. सील और पर्यावरण के अनुकूल, सुरक्षित और स्थिर: पूरी तरह से सील + उच्च दक्षता वाले धूल हटाने, कोई रिसाव नहीं, कम उत्सर्जन; बुद्धिमान निगरानी + सुरक्षा इंटरलॉक, विश्वसनीय दीर्घकालिक निरंतर संचालन।
4. टिकाऊ अस्तर, आसान रखरखाव: उच्च गुणवत्ता वाले अग्निरोधक + अनुकूलित डिजाइन, अस्तर जीवन ≥18 महीने; मॉड्यूलर संरचना, त्वरित निरीक्षण, कम डाउनटाइम।
5. उच्च अनुकूलन और व्यापक अनुकूलन क्षमता: स्लैग संरचना, क्षमता और पर्यावरणीय आवश्यकताओं के अनुसार अनुकूलित, छोटे से बड़े तांबे के पिघलने की लाइनों के लिए उपयुक्त है।

4. अनुप्रयोग क्षेत्र

• तांबे के पिघलने की मशीनें: फ्लैश फर्नेस, कन्वर्टर और रिफाइनिंग स्लग का उपयोग
• गैर लौह धातु विज्ञान: सीसा-जस्ता, निकेल और टिन स्लैग से मूल्यवान धातुओं का संवर्धन
• खतरनाक कचरे का निपटान: औद्योगिक ठोस कचरे का कटौती, निरोधक उपचार और पुनर्चक्रण
• निर्माण सामग्रीः कच्चे पत्थर, कांच-सिरेमिक और सड़क आधार सामग्री के लिए पानी से बुझाने वाले कचरे

5. मॉडल और सेवाएं

• मानक मॉडल:15 टन/घंटा / 30 टन/घंटा / 50 टन/घंटा / 80 टन/घंटा कॉपर स्लैग ट्रीटमेंट इलेक्ट्रिक ओवन
• अनुकूलनआतिशबाजी का आकार, ट्रांसफार्मर क्षमता, स्वचालन स्तर, पर्यावरण सहायक उपकरण
• टर्नकी सर्विस: डिजाइन, निर्माण, स्थापना और कमीशन, प्रशिक्षण, बिक्री के बाद समर्थन
