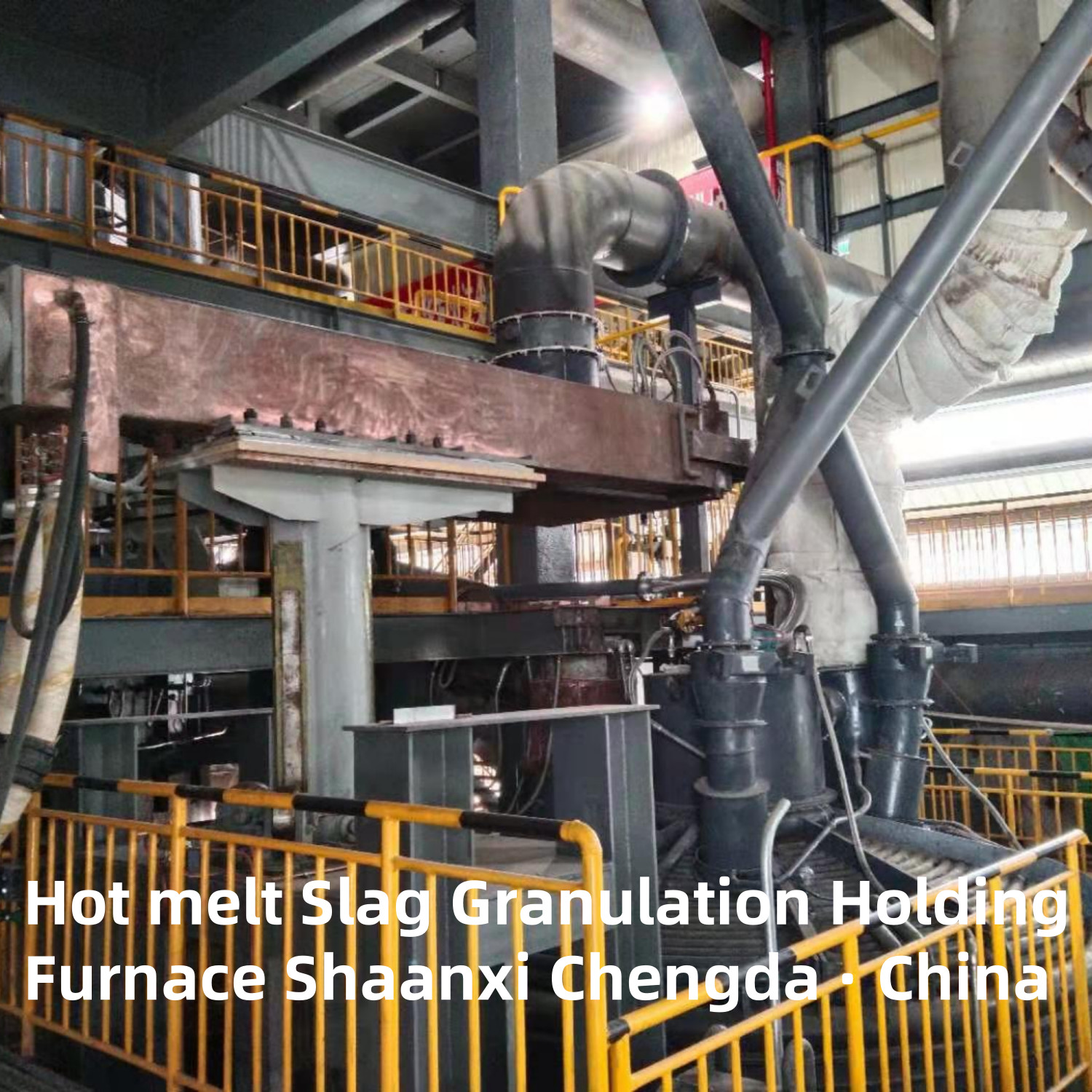

गर्म पिघल स्लैग दानेदार होल्डिंग फर्नेस उपकरण

गर्म पिघल स्लैग ग्रैन्यूलेशन होल्डिंग फर्नेस

उपकरण का उपयोग:

  ब्लास्ट फर्नेस से गर्म पिघल स्लैग प्राप्त करने के लिए उपयोग किया जाता है, ब्लास्ट फर्नेस स्लैग इन्सुलेशन, भंडारण, हीटिंग सुविधाओं के रूप में।

उपकरण अवलोकन:

  ब्लास्ट-फर्नेस स्लैग के रुक-रुक कर निर्वहन के बाद, इसे अस्थायी रूप से उपकरण में संग्रहीत किया जाता है, इसे एक निश्चित प्रवाह दर के अनुसार ग्रैन्यूलेशन डिवाइस को आपूर्ति की जाती है ताकि स्थिर और निरंतर ग्रैन्यूलेशन का उद्देश्य प्राप्त किया जा सके। साथ ही, अस्थायी भंडारण के दौरान स्लैग के तापमान को कम करने और बाद के ग्रैन्यूलेशन को प्रभावित करने के लिए, ब्लास्ट-फर्नेस स्लैग को गर्म किया जा सकता है।

उत्पाद की विशेषताएं:

  थर्मल इन्सुलेशन फर्नेस बॉडी और फर्नेस कवर डिज़ाइन, गर्मी के नुकसान को कम करें, प्रीहीटिंग उपयोग को अधिकतम करें।

मुख्य पैरामीटर और संकेतक:

1, स्लैग भंडारण मात्रा: लगभग 75t;
2, स्लैग क्षमता 30 ~ 60 टन/घंटा;
3, स्लैग निर्वहन तापमान ≧1420℃;
4, स्लैग तापमान ~ 1500℃ (मापा जाना है);
5, हीटिंग क्षमता: स्लैग अधिकतम प्रति घंटा तापमान वृद्धि ≧50℃;
6, फर्नेस बॉडी हीट डिसिपेशन आवश्यकताएं (सामान्य संचालन):
  फर्नेस वॉल तापमान: ≤ 80℃;
  शीर्ष तापमान: ≤120℃;
  फर्नेस बॉटम तापमान: ≤ 80℃।

उपकरण संरचना विवरण:

1. फर्नेस बॉडी;

2. फर्नेस लाइनिंग;

3. वाटर कूलिंग फ्लो कंट्रोल स्लाइडिंग नोजल;

4. हीट प्रिजर्वेशन फर्नेस कवर और हैंगिंग डिवाइस;

5. इलेक्ट्रोड लिफ्टिंग सिस्टम; 6, हाइड्रोलिक सिस्टम;

7. शॉर्ट नेटवर्क सिस्टम;

8. वाटर टैंक और वाटर डिस्पेंसर;

9. स्लैग इनलेट डिवाइस;

10. वाटर-कूल्ड स्मोक आउटलेट;

11. फर्नेस ओपनिंग मशीन;

12. इलेक्ट्रिक फर्नेस ट्रांसफॉर्मर;

13. हाई वोल्टेज स्विच कैबिनेट;

14. इलेक्ट्रिक फर्नेस कंट्रोल सिस्टम।

उपकरण फ़ंक्शन

• स्लैग प्राप्त करना और संग्रहीत करना: इसका उपयोग ब्लास्ट फर्नेस या अन्य गलाने वाले उपकरणों से गर्म पिघल स्लैग प्राप्त करने और इसे अस्थायी रूप से संग्रहीत करने के लिए किया जाता है ताकि स्लैग के रुक-रुक कर निर्वहन को बफर किया जा सके और बाद की ग्रैन्यूलेशन प्रक्रिया के लिए एक निरंतर स्लैग स्रोत प्रदान किया जा सके।
• गर्मी संरक्षण और तापमान नियंत्रण: प्रभावी गर्मी संरक्षण उपायों और हीटिंग उपकरणों को अपनाकर, स्लैग के तापमान को अपेक्षाकृत उच्च स्तर (जैसे 1400°C से ऊपर) पर बनाए रखा जाता है। यह भंडारण के दौरान स्लैग को जमने से रोकता है और इसकी तरलता सुनिश्चित करता है, जो बाद के ग्रैन्यूलेशन संचालन के लिए अनुकूल है।
• नियंत्रित निर्वहन: ग्रैन्यूलेशन सिस्टम की उत्पादन आवश्यकताओं के अनुसार, फर्नेस में स्लैग को एक निश्चित प्रवाह दर और गति से डिस्चार्ज किया जाता है ताकि ग्रैन्यूलेशन प्रक्रिया की स्थिरता और गुणवत्ता सुनिश्चित हो सके।

संरचनात्मक संरचना

• फर्नेस बॉडी: फर्नेस बॉडी संरचना में फर्नेस शेल, लाइनिंग आदि शामिल हैं। फर्नेस शेल आमतौर पर स्टील प्लेटों से बना होता है ताकि फर्नेस बॉडी की ताकत और स्थिरता सुनिश्चित हो सके। लाइनिंग दुर्दम्य सामग्रियों की कई परतों से बना है। उदाहरण के लिए, फर्नेस की साइड लाइनिंग में बाहरी से अंदर तक एक एस्बेस्टस बोर्ड परत, एक रेमेड मटेरियल परत और एक कार्बन ब्रिक परत शामिल हो सकती है, और फर्नेस के तल में एक उच्च - एल्यूमिना ब्रिक परत, एक दुर्दम्य एग्रीगेट परत और एक कार्बन ब्रिक परत शामिल है। यह संरचना गर्मी के नुकसान को प्रभावी ढंग से कम कर सकती है और फर्नेस लाइनिंग के सेवा जीवन में सुधार कर सकती है।
• हीटिंग सिस्टम: इलेक्ट्रिक - आर्क हीटिंग या अन्य इलेक्ट्रिक - हीटिंग विधियों का अक्सर उपयोग किया जाता है। इलेक्ट्रोड लिफ्टिंग सिस्टम इलेक्ट्रिक - आर्क हीटिंग का एक महत्वपूर्ण हिस्सा है, जो इलेक्ट्रोड की स्थिति को समायोजित कर सकता है ताकि हीटिंग पावर और हीटिंग क्षेत्र को नियंत्रित किया जा सके ताकि फर्नेस में स्लैग की समान हीटिंग सुनिश्चित हो सके।
• स्लैग इनलेट और आउटलेट डिवाइस: स्लैग इनलेट डिवाइस का उपयोग अपस्ट्रीम गलाने वाले फर्नेस के स्लैग - टैपिंग उपकरण के साथ जुड़ने के लिए किया जाता है ताकि पिघले हुए स्लैग का होल्डिंग फर्नेस में सुचारू प्रवेश सुनिश्चित हो सके। स्लैग आउटलेट डिवाइस एक वाटर - कूल्ड फ्लो - कंट्रोल स्लाइडिंग नोजल या अन्य फ्लो - कंट्रोल डिवाइस से लैस है ताकि स्लैग - डिस्चार्ज फ्लो रेट को सटीक रूप से नियंत्रित किया जा सके।
• सहायक सिस्टम: हाइड्रोलिक सिस्टम, शॉर्ट - नेट सिस्टम, वाटर - कूलिंग सिस्टम, इलेक्ट्रिकल उपकरण और कंट्रोल सिस्टम सहित। हाइड्रोलिक सिस्टम का उपयोग इलेक्ट्रोड लिफ्टिंग डिवाइस और अन्य चलने वाले भागों को चलाने के लिए किया जाता है; शॉर्ट - नेट सिस्टम इलेक्ट्रिक ऊर्जा के संचरण के लिए जिम्मेदार है; वाटर - कूलिंग सिस्टम का उपयोग इलेक्ट्रोड और फर्नेस कवर जैसे प्रमुख घटकों को ठंडा करने के लिए किया जाता है ताकि ज़्यादा गरम होने से रोका जा सके; इलेक्ट्रिकल उपकरण और कंट्रोल सिस्टम का उपयोग उपकरण की पूरी संचालन प्रक्रिया को नियंत्रित करने के लिए किया जाता है, जिसमें तापमान नियंत्रण, इलेक्ट्रोड मूवमेंट कंट्रोल और स्लैग - डिस्चार्ज कंट्रोल शामिल हैं।

तकनीकी विशेषताएं

• बड़ा स्लैग स्टोरेज क्षमता: आम तौर पर, स्लैग स्टोरेज क्षमता लगभग 75 टन तक पहुंच सकती है, और स्लैग - हैंडलिंग क्षमता 30 - 60 टन प्रति घंटा है, जो बड़े - और मध्यम - आकार के ग्रैन्यूलेशन सिस्टम की उत्पादन आवश्यकताओं को पूरा कर सकती है।
• कम गर्मी का नुकसान: गर्मी - संरक्षण फर्नेस बॉडी और फर्नेस - कवर डिज़ाइन गर्मी के नुकसान को कम करते हैं, और गर्मी - संरक्षण प्रदर्शन उत्कृष्ट है। उदाहरण के लिए, जब उपकरण सामान्य रूप से संचालित हो रहा हो, तो फर्नेस - वॉल तापमान ≤ 80°C है, और शीर्ष तापमान ≤ 120°C है।
• अच्छा तापमान - वृद्धि प्रदर्शन: इसमें एक निश्चित हीटिंग क्षमता है, और स्लैग की अधिकतम प्रति घंटा तापमान वृद्धि ≥ 50°C हो सकती है, जो स्लैग तापमान को आवश्यक सीमा तक जल्दी से बढ़ा सकती है और स्लैग तापमान की स्थिरता बनाए रख सकती है।
