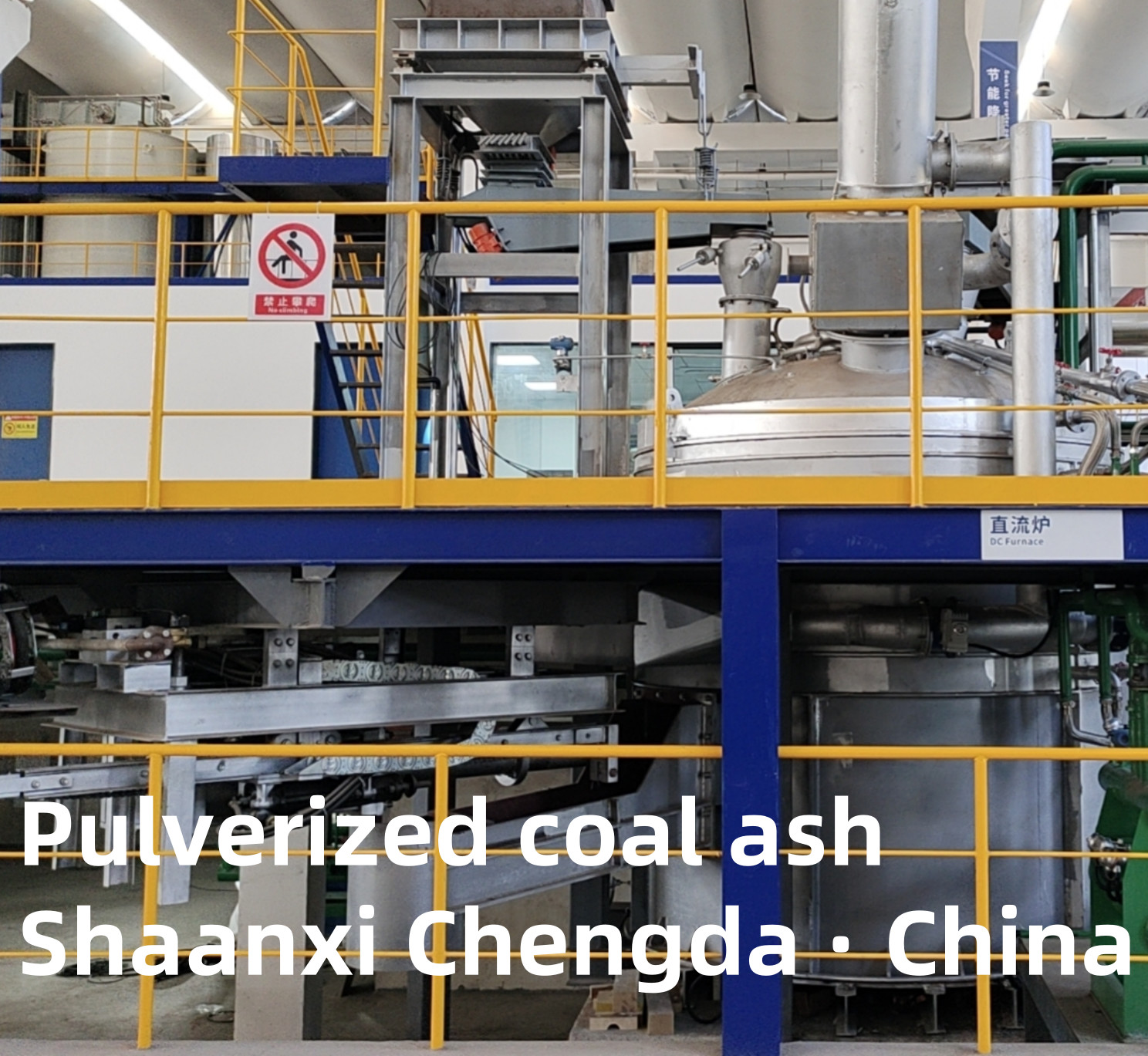

सीधे भट्ठी में खिलाए जाने वाले इस्पात संयंत्रों के लिए धूलयुक्त कोयला राख

कच्चे कोयला की राख

उपकरण का प्रयोग:
मुख्य रूप से उड़ती राख के उपचार के लिए प्रयोग किया जाता है, पारंपरिक आर्क हीटिंग विधि की उपयोग दर अक्सर 80% से कम होती है, इसलिए भट्ठी इसे पूर्व उपचार के लिए उच्च दबाव प्लाज्मा आर्क प्रत्यक्ष टूटने को अपनाती है,प्लाज्मा आर्क की दक्षता में काफी सुधार करता है और बाद की इलेक्ट्रोलाइटिक प्रक्रिया के लिए पिघले हुए पदार्थ प्रदान करता है।
लाभः सी.सी. भट्ठी में उच्च तापमान प्लाज्मा आर्क द्वारा अपघटन सामग्री के प्रत्यक्ष पिघलने की प्रक्रिया प्रत्यक्ष आयन अपघटन पिघलने के लिए उपयुक्त परिस्थितियों को पूरा करती है।
यह प्रक्रिया सरल और उच्च दक्षता वाली है। यह बड़ी मात्रा में पिघले हुए राख प्रतिक्रिया के लिए एक पूर्व उपचार विधि है।

उपकरण की तकनीकी विशेषताएंः
प्लाज्मा भट्ठी पिघलने की तकनीक में कीमती धातुओं की कुशल वसूली की विशेषता है, ताकि कीमती धातुओं की वसूली में काफी सुधार हो सके, डीसी इलेक्ट्रिक भट्ठी में निम्नलिखित फायदे हैंः
1) डीसी विद्युत भट्ठी के इलेक्ट्रोड केंद्र का तापमान 3000-5000C तक उच्च है, और गर्मी केंद्रित है,और निरंतर पिघलने तेजी से और बड़ी मात्रा में उड़ती राख पिघलने के लिए अधिक उपयुक्त है.
2) डीसी इलेक्ट्रिक फर्नेस में कम फ्लिपर प्रभाव और शोर होता है, जो बिजली ग्रिड और ऑपरेटर के लिए बहुत फायदेमंद होता है और इसका फ्लिपर प्रभाव केवल एसी इलेक्ट्रिक फर्नेस का 50% से 70% होता है,और डुबकी आर्क ऑपरेशन के दौरान शोर एसी इलेक्ट्रिक फर्नेस की तुलना में 20dB से अधिक कम हैप्राकृतिक शक्ति कारक उच्च है, और शक्ति कारक क्षतिपूर्ति के बिना 0.92 ~ 0.94 तक पहुंच सकता है।
3) डीसी इलेक्ट्रिक फर्नेस की बिजली की खपत एसी इलेक्ट्रिक आर्क फर्नेस की तुलना में 10% ~ 15% कम है, इलेक्ट्रोड की खपत एसी फर्नेस की 40% ~ 60% है,और उत्पादन क्षमता ~ 10% बढ़ जाती है एसी बिजली भट्ठी की तुलना में.
4) चूंकि विद्युत भट्ठी का कार्य तापमान उसी प्रकार के विद्युत भट्ठी से अधिक है,समग्र संरचना एक ही प्रकार के विदेशी भट्ठी के अनुरूप हैफिक्स्ड ट्यूब प्रकार के पानी से ठंडा भट्ठी कवर संरचना पिघलने के संचालन और गैस उपचार के लिए एक प्रभावी गैस संग्रह और सील उपकरण प्रदान करता है।
5) पूरे भट्ठी शरीर स्लैग तरल और कीमती धातु सामग्री की पृथक्करण विधि को अपनाता है, और भट्ठी शरीर के सामने एक क्षैतिज स्लैग आउटलेट के साथ प्रदान किया जाता है,और भट्ठी का शरीर स्थिर हो जाता है.
6) भट्ठी के नीचे के समग्र मल्टी-टच बॉटम इलेक्ट्रोड मोड को अपनाएं, जो डीसी भट्ठी के आर्क विचलन घटना को प्रभावी ढंग से हल कर सकता है।भट्ठी के नीचे वास्तविक समय में भट्ठी के नीचे के अस्तर का पता लगाने के लिए एक तापमान मापने उपकरण से लैस है.
7) भट्ठी में सुरक्षात्मक वातावरण बनाए रखने के लिए स्लैग मुंह और लोहे के मुंह की आंखों को खोलने और बंद करने के लिए दो लटकती प्रकार की आंखों को बंद करने वाली मशीनें स्थापित करें।
8) एकीकृत रेक्टिफायर बिजली की आपूर्ति तीन चरण पूर्ण पुल रेक्टिफायर डिवाइस को अपनाता है, एसी बिजली की आपूर्ति एक स्थिर और विश्वसनीय डीसी बिजली की आपूर्ति में रेक्टिफायर है,जो वोल्टेज की एक विस्तृत श्रृंखला को समायोजित कर सकता है और विभिन्न सामग्री प्रक्रियाओं के लिए उपयुक्त है- रेक्टिफायर उपकरण को स्वतंत्र बंद शीतलन उपकरण द्वारा ठंडा किया जाता है, जो सुरक्षित और विश्वसनीय है।
9) इलेक्ट्रोड लिफ्टिंग कंट्रोल ने सिमेंस प्रोग्राम करने योग्य नियंत्रक को अपनाया, एक्चुएटर ने हाइड्रोलिक सिलेंडर लिफ्टिंग मोड को नियंत्रित करने के लिए जर्मन पार्कर आनुपातिक वाल्व को अपनाया,और वोल्टेज और वर्तमान डबल बंद पाश नियंत्रण लागू किया गया हैनिम्न वोल्टेज वाले विद्युत उपकरण में श्नाइडर घटकों का प्रयोग किया जाता है ताकि उपकरण की विश्वसनीयता और उन्नत प्रकृति को प्रभावी ढंग से सुनिश्चित किया जा सके।
10) उन्नत डीसीएस कंप्यूटर ऑपरेटिंग सिस्टम, वास्तविक समय में संचालन और संचालन प्रक्रिया और संचालन मापदंडों के संचालन प्रबंधन।

उपकरण संरचना का वर्णनः

1भट्ठी का शरीर
भट्ठी का शरीर दो भागों में विभाजित हैः ऊपरी खोल और निचली खोल।

2भट्ठी कवर
भट्ठी के ढक्कन को ट्यूबलर पानी से ठंडा किया जाता है

3इलेक्ट्रोड उठाने वाला उपकरण और इलेक्ट्रोड क्रॉस आर्म
इलेक्ट्रोड लिफ्टिंग डिवाइस में एक इलेक्ट्रोड क्रॉस आर्म और एक स्तंभ होता है

4. भट्ठी झुकाव मंच
भट्ठी शरीर के झुकाव मंच एक अभिन्न वेल्डेड संरचनात्मक हिस्सा है

5. शॉर्ट-नेट प्रणाली
संक्षिप्त नेटवर्क प्रणाली विद्युत भट्ठी ट्रांसफार्मर के द्वितीयक आउटलेट अंत में तांबे की पट्टी से जुड़ा हुआ है

6हाइड्रोलिक प्रणाली
हाइड्रोलिक प्रणाली हाइड्रोलिक पंप डिवाइस, संचय, नियंत्रण वाल्व समूह और अन्य घटकों से बना है

7शीतलन जल प्रणाली
ठंडा पानी प्रणाली दबाव गेज, थर्मामीटर, तितली वाल्व और पानी डिस्पेंसर से बना है

8भंडारण प्रणाली और वायवीय वाहक प्रणाली

9लोहे की कुप्पी, स्लग डिवाइस
लोहा और स्लैग को सीधे प्लगिंग मशीन द्वारा खोला जाता है और मिश्र धातु को लटकने वाले प्रकार से खोला जाता है।
