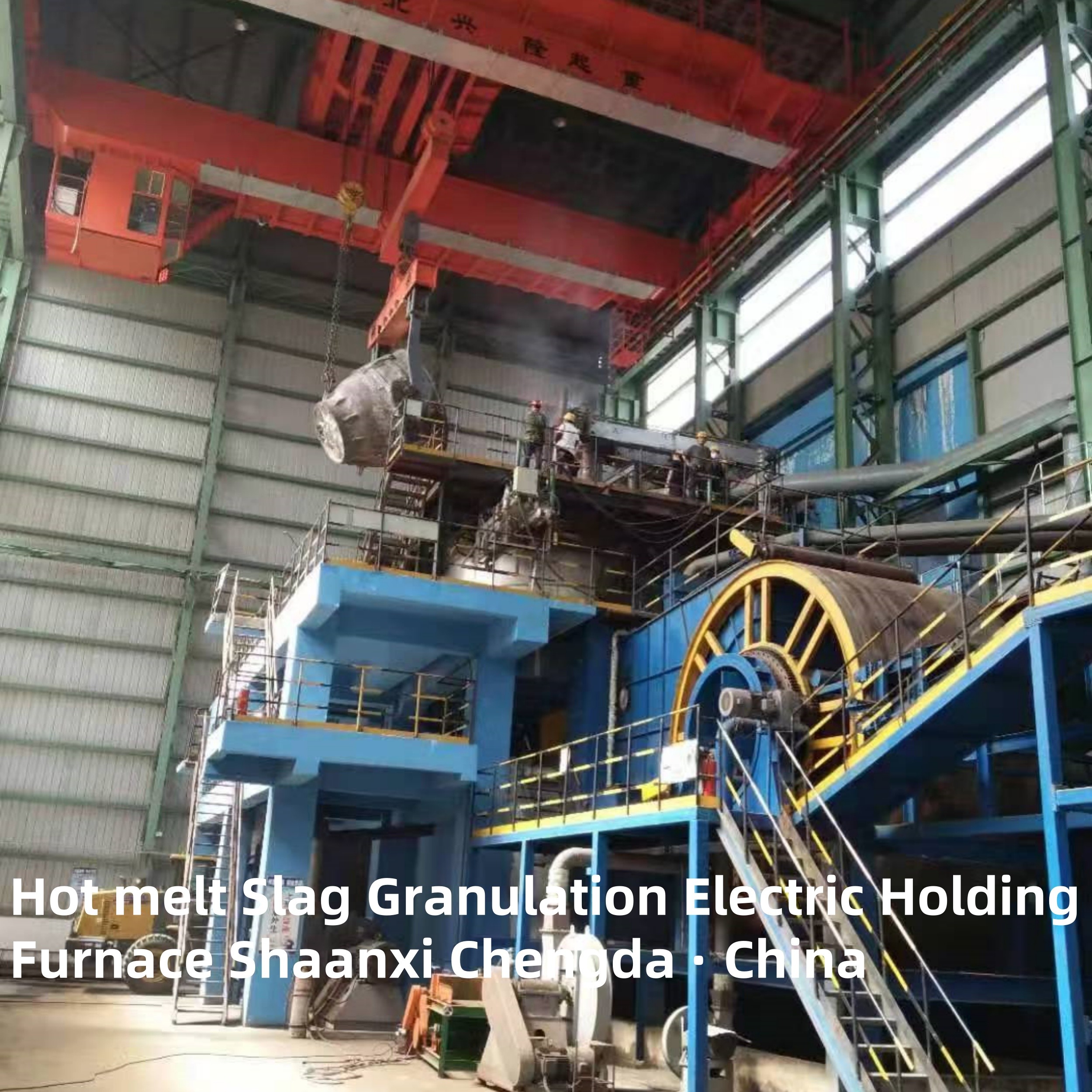

ऊर्जा-बचत और पर्यावरण संरक्षण के साथ हॉट मेल्ट स्लैग ग्रैन्यूलेशन इलेक्ट्रिक होल्डिंग फर्नेस

गर्म पिघला हुआ स्लैग ग्रैन्यूलेशन इलेक्ट्रिक होल्डिंग फर्नेस

उपकरण का अनुप्रयोग:

  इस उपकरण का उपयोग आयरनमेकिंग ब्लास्ट फर्नेस से गर्म पिघला हुआ स्लैग प्राप्त करने के लिए किया जाता है, थोड़ी मात्रा में टेम्परिंग (10-15% के द्रव्यमान को समायोजित करना) के माध्यम से, प्रवाह पोर्ट का तापमान स्थिर बनाने के लिए करंट और वोल्टेज को समायोजित करें, और स्लैग पोर्ट के प्रवाह को नियंत्रित करने के लिए पेटेंट उपकरण कॉपर गेट का उपयोग करें, और खनिज ऊन तैयार करने के लिए लगातार सेंट्रीफ्यूज में परिवहन करें।

प्रक्रिया विवरण:

  औद्योगिक अपशिष्ट स्लैग युक्त स्लैग बैग को स्लैग ट्रक या रेल कार से इलेक्ट्रिक फर्नेस वर्कशॉप में ले जाया जाता है, फर्नेस में डाला जाता है, तापमान बढ़ाना और संरचना को समायोजित करना शुरू किया जाता है, और खनिज ऊन की उत्पादन आवश्यकताओं को पूरा करने के लिए तापमान माप और नमूने द्वारा निर्धारित किया जाता है, और सेंट्रीफ्यूज और बाद की खनिज ऊन उत्पादन लाइन में ले जाया जाता है ताकि खनिज ऊन उत्पादन लाइन के लिए कच्चे माल उपलब्ध कराए जा सकें।

संरचनात्मक विशेषताएं:

1. कम धुएं का उत्सर्जन और स्पष्ट पर्यावरणीय लाभ;
2. उच्च दक्षता: इलेक्ट्रिक फर्नेस की पिघलने की दक्षता कोक कपोला की तुलना में दोगुनी है;
3. इलेक्ट्रिक फर्नेस प्रवाह नियंत्रण स्थिर है; निम्नलिखित पहलुओं से स्टॉक प्रवाह की स्थिरता सुनिश्चित करें:
① इलेक्ट्रिक फर्नेस का वॉल्यूम डिज़ाइन और इलेक्ट्रोड डिज़ाइन उचित हैं;
② पानी ठंडा करने वाले आउटलेट का सटीक डिज़ाइन;
③ मुक्त गति के साथ मोबाइल च्यूट।
4. कम ऊर्जा की खपत: इलेक्ट्रिक फर्नेस में गर्म स्लैग की मुख्य बिजली खपत: 350-400 डिग्री/टन कपास, ग्रेफाइट इलेक्ट्रोड की खपत 2-3kg/टन कपास है।
5. विद्युत स्वचालन की उच्च डिग्री;

प्रक्रिया आरेख के अंतर्गत:

1. कोर परिभाषा और प्रमुख कार्य

1.1 परिभाषा

1.2 प्रमुख कार्य

• तापमान स्थिरीकरण: निरंतर ग्रैन्यूलेशन के लिए तरलता सुनिश्चित करते हुए, पिघले हुए स्लैग को बुद्धिमान इलेक्ट्रिक हीटिंग नियंत्रण के माध्यम से 1300-1500℃ पर बनाए रखता है।
• कुशल ग्रैन्यूलेशन: उन्नत परमाणुकरण ग्रैन्यूलेशन तकनीक को अपनाता है ताकि 0.1-5 मिमी (आवश्यकताओं के अनुसार समायोज्य) की कण आकार सीमा वाले स्लैग कणों का उत्पादन किया जा सके, जिसमें उच्च गोलाकारता और अच्छी कण आकार वितरण हो।
• अपशिष्ट ताप वसूली: हीट एक्सचेंजर्स के माध्यम से पिघले हुए स्लैग से अपशिष्ट ताप को पुनर्प्राप्त करता है, इसे उत्पादन और हीटिंग के लिए भाप या गर्म पानी में परिवर्तित करता है, पारंपरिक प्रक्रियाओं की तुलना में ऊर्जा की खपत को 30-50% तक कम करता है।
• हानिरहित उपचार: लीचिंग के कारण होने वाले पर्यावरणीय प्रदूषण से बचते हुए, तेजी से ठंडा करके स्लैग में भारी धातुओं को पूरी तरह से ठोस बनाता है; इस बीच, स्लैग उपचार के दौरान धूल और हानिकारक गैस उत्सर्जन को समाप्त करता है।
• संसाधन उपयोग: दानेदार स्लैग उत्पादों का उपयोग सीधे उच्च श्रेणी के निर्माण समुच्चय, सीमेंट मिश्रण, या नई सामग्री के लिए कच्चे माल के रूप में किया जा सकता है, जिससे औद्योगिक ठोस अपशिष्ट का पुनर्चक्रण होता है।

2. कोर संरचना और तकनीकी सिद्धांत

2.1 कोर घटक

2.2 तकनीकी सिद्धांत

1. फीडिंग स्टेज: गलाने वाले उपकरण (जैसे इलेक्ट्रिक आर्क फर्नेस, कनवर्टर) से उच्च तापमान वाला पिघला हुआ स्लैग एक सीलबंद च्यूट के माध्यम से होल्डिंग फर्नेस में ले जाया जाता है।
2. तापमान होल्डिंग स्टेज: इलेक्ट्रिक हीटिंग तत्व स्लैग के तापमान को निर्धारित मान (1300-1500℃) पर बनाए रखने के लिए फर्नेस बॉडी को गर्म करता है, यह सुनिश्चित करता है कि स्लैग ठोसकरण के बिना तरल अवस्था में रहे।
3. ग्रैन्यूलेशन स्टेज: पिघला हुआ स्लैग नीचे के नोजल से बाहर निकलता है, और उच्च दबाव वाली हवा या पानी के प्रवाह से बारीक बूंदों में परमाणुकरण किया जाता है; बूंदों को संग्रह बिन में ठोस कण बनाने के लिए तेजी से ठंडा किया जाता है।
4. हीट रिकवरी स्टेज: ग्रैन्यूलेशन के दौरान उत्पन्न उच्च तापमान वाली फ्लू गैस और फर्नेस बॉडी से गर्मी को हीट एक्सचेंजर द्वारा पुनर्प्राप्त किया जाता है, पानी को पुनर्चक्रण के लिए भाप में परिवर्तित किया जाता है।
5. संग्रहण और भंडारण: दानेदार स्लैग कणों को एक कन्वेयर बेल्ट के माध्यम से भंडारण बिन में ले जाया जाता है, और पैक किया जा सकता है या सीधे डाउनस्ट्रीम उत्पादन लाइन पर भेजा जा सकता है।

3. प्रमुख तकनीकी पैरामीटर

4. उत्पाद विशेषताएं

• ऊर्जा-बचत और पर्यावरण संरक्षण: पिघले हुए स्लैग से अपशिष्ट गर्मी को पुनर्प्राप्त करता है, जीवाश्म ऊर्जा की खपत को कम करता है; संचालन के दौरान कोई अपशिष्ट जल, अपशिष्ट गैस या ठोस अपशिष्ट उत्सर्जन नहीं होता है, जो अंतर्राष्ट्रीय पर्यावरण मानकों (जैसे यूरोपीय संघ सीई, आईएसओ 14001) को पूरा करता है।
• उच्च संसाधन उपयोग दर: दानेदार स्लैग उत्पादों में उच्च गतिविधि और अच्छे यांत्रिक गुण होते हैं, जो प्राकृतिक रेत और बजरी की जगह ले सकते हैं, "अपशिष्ट को खजाने में" महसूस करते हैं और संसाधन अपशिष्ट को कम करते हैं।
• स्थिर और विश्वसनीय संचालन: इलेक्ट्रिक हीटिंग सिस्टम में स्थिर गर्मी उत्पादन होता है, और दुर्दम्य सामग्री में उच्च तापमान प्रतिरोध और संक्षारण प्रतिरोध होता है; स्वचालित नियंत्रण प्रणाली वास्तविक समय की निगरानी और फॉल्ट प्रारंभिक चेतावनी का एहसास कराती है, जो 24 घंटे निरंतर संचालन सुनिश्चित करती है।
• मजबूत अनुकूलन क्षमता: विभिन्न पिघले हुए स्लैग (जैसे स्टीलमेकिंग स्लैग, गैर-लौह धातु प्रगलन स्लैग, औद्योगिक ठोस अपशिष्ट भस्मीकरण स्लैग) के लिए उपयुक्त है, विभिन्न संरचनाओं और चिपचिपाहट के साथ; उपयोगकर्ता की स्लैग संरचना और उपचार क्षमता के अनुसार अनुकूलित किया जा सकता है।
• कम संचालन लागत: इलेक्ट्रिक हीटिंग सिस्टम में उच्च तापीय दक्षता होती है, और घटकों की रखरखाव लागत कम होती है; ग्रैन्यूलेशन प्रक्रिया सरल है, जिससे श्रम इनपुट कम होता है।

5. अनुप्रयोग परिदृश्य

• धातु विज्ञान उद्योग: स्टीलमेकिंग स्लैग, आयरनमेकिंग स्लैग, और गैर-लौह धातु (तांबा, एल्यूमीनियम, निकल) प्रगलन स्लैग उपचार; अपशिष्ट गर्मी की वसूली और निर्माण समुच्चय का उत्पादन।
• औद्योगिक ठोस अपशिष्ट उपचार: नगरपालिका ठोस अपशिष्ट, खतरनाक अपशिष्ट, और औद्योगिक अपशिष्ट से भस्मीकरण स्लैग का उपचार; स्लैग का हानिरहित उपचार और संसाधन उपयोग।
• निर्माण सामग्री उद्योग: दानेदार स्लैग से उच्च श्रेणी के कंक्रीट समुच्चय, सीमेंट मिश्रण, और हल्के निर्माण सामग्री का उत्पादन।
• नई ऊर्जा और पर्यावरण संरक्षण परियोजनाएं: अपशिष्ट-से-ऊर्जा संयंत्रों, औद्योगिक अपशिष्ट गर्मी वसूली परियोजनाओं, और परिपत्र अर्थव्यवस्था औद्योगिक पार्कों के लिए सहायक उपकरण।

6. प्रतिस्पर्धी लाभ

• उन्नत प्रौद्योगिकी: इलेक्ट्रिक हीटिंग होल्डिंग, कुशल ग्रैन्यूलेशन, और अपशिष्ट गर्मी वसूली तकनीकों को एकीकृत करता है, तकनीकी परिपक्वता में उद्योग का नेतृत्व करता है।
• अनुकूलित समाधान: उपयोगकर्ता की स्लैग विशेषताओं, उपचार क्षमता और उत्पाद आवश्यकताओं के अनुसार दर्जी उपकरण डिजाइन और प्रक्रिया अनुकूलन प्रदान करता है।
• अंतर्राष्ट्रीय प्रमाणन: उत्पाद ने सीई, आईएसओ 9001, और अन्य अंतर्राष्ट्रीय प्रमाणपत्र पारित किए हैं, जो वैश्विक बाजारों (जैसे यूरोप, दक्षिण पूर्व एशिया, अफ्रीका) के तकनीकी और पर्यावरणीय मानकों का अनुपालन करते हैं।
• व्यापक बिक्री के बाद सेवा: उपकरण स्थापना, कमीशनिंग, संचालन प्रशिक्षण और रखरखाव सहित वन-स्टॉप सेवाएं प्रदान करता है; विदेशी सेवा केंद्र समय पर तकनीकी सहायता सुनिश्चित करते हैं।
