यह उपकरण बेसाल्ट चट्टान और रॉक ऊन के उत्पादन के लिए सहायक सामग्री को पिघलाने के लिए उपयोग किया जाता है, हीटिंग और होल्डिंग के बाद, घोल के तापमान और प्रवाह को नियंत्रित करके जिसे सेंट्रीफ्यूज में ले जाया जाता है, रॉक ऊन उत्पादों का उत्पादन होता है।

इलेक्ट्रिक फर्नेस उपकरण संरचना:

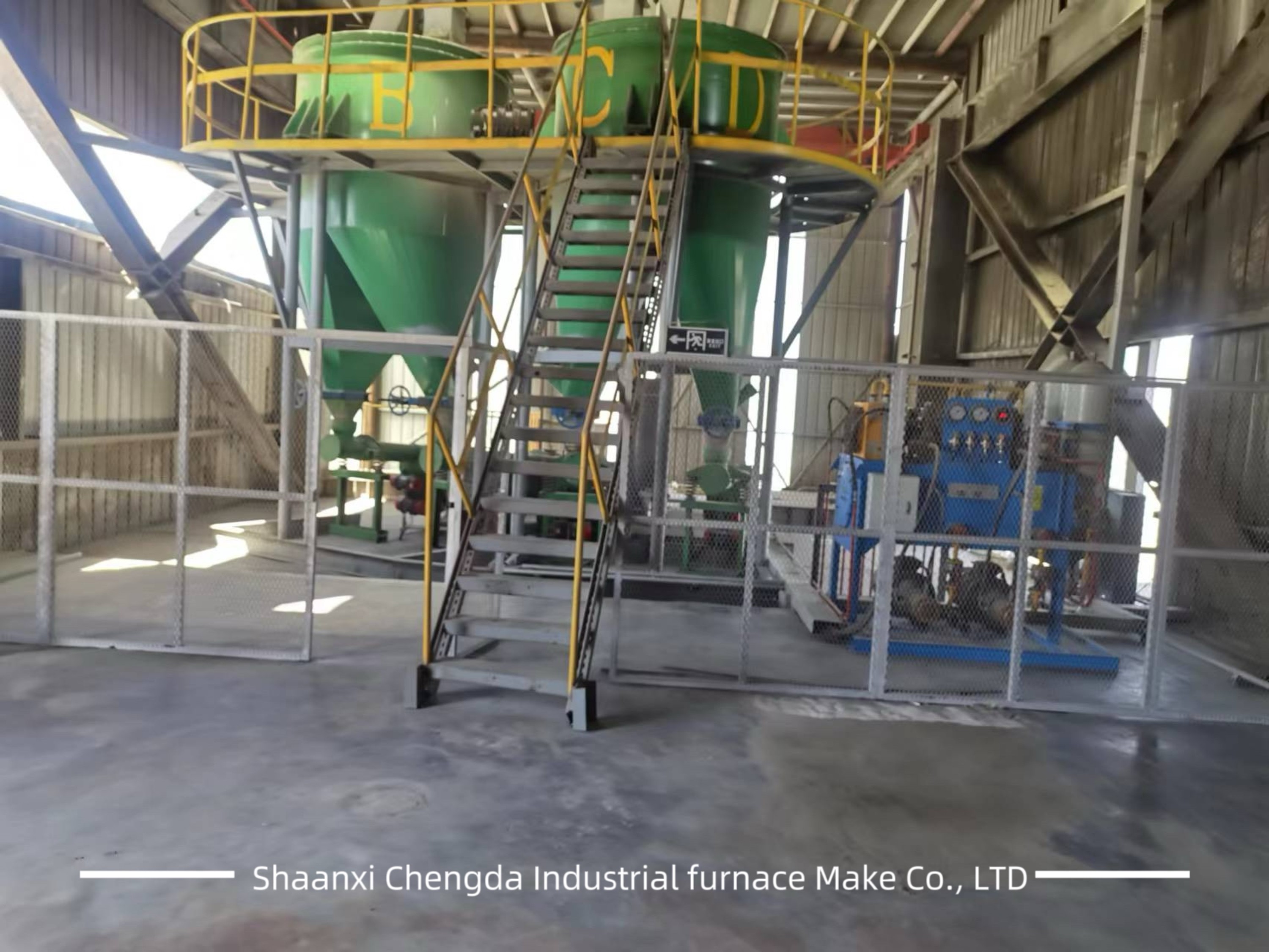

1. कच्चा माल सुखाने की प्रणाली।

2. स्वचालित फीडिंग सिस्टम।

3. स्वचालित ब्लैंकिंग सिस्टम।

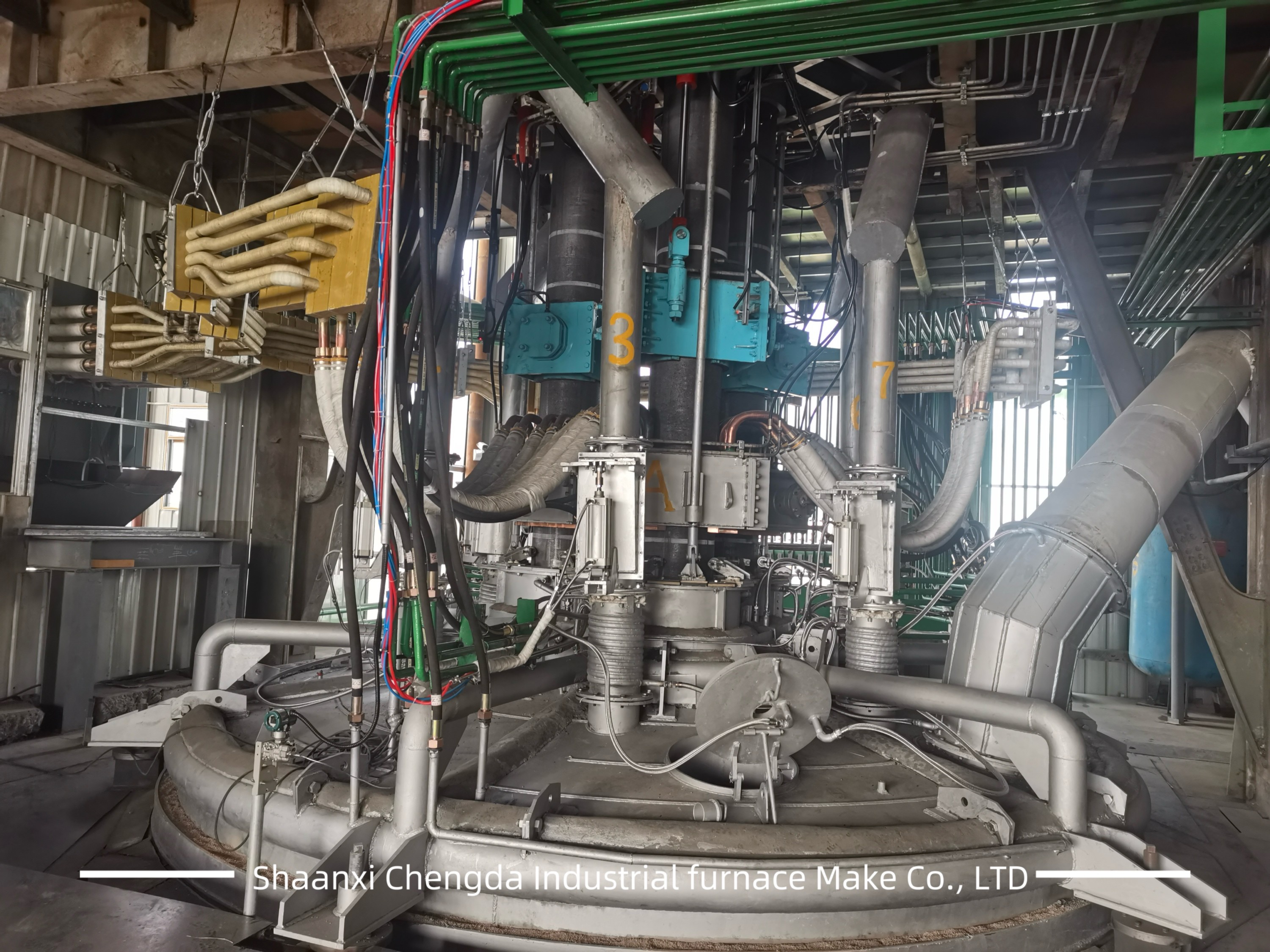

4. इलेक्ट्रिक फर्नेस बॉडी मेल्टिंग सिस्टम।

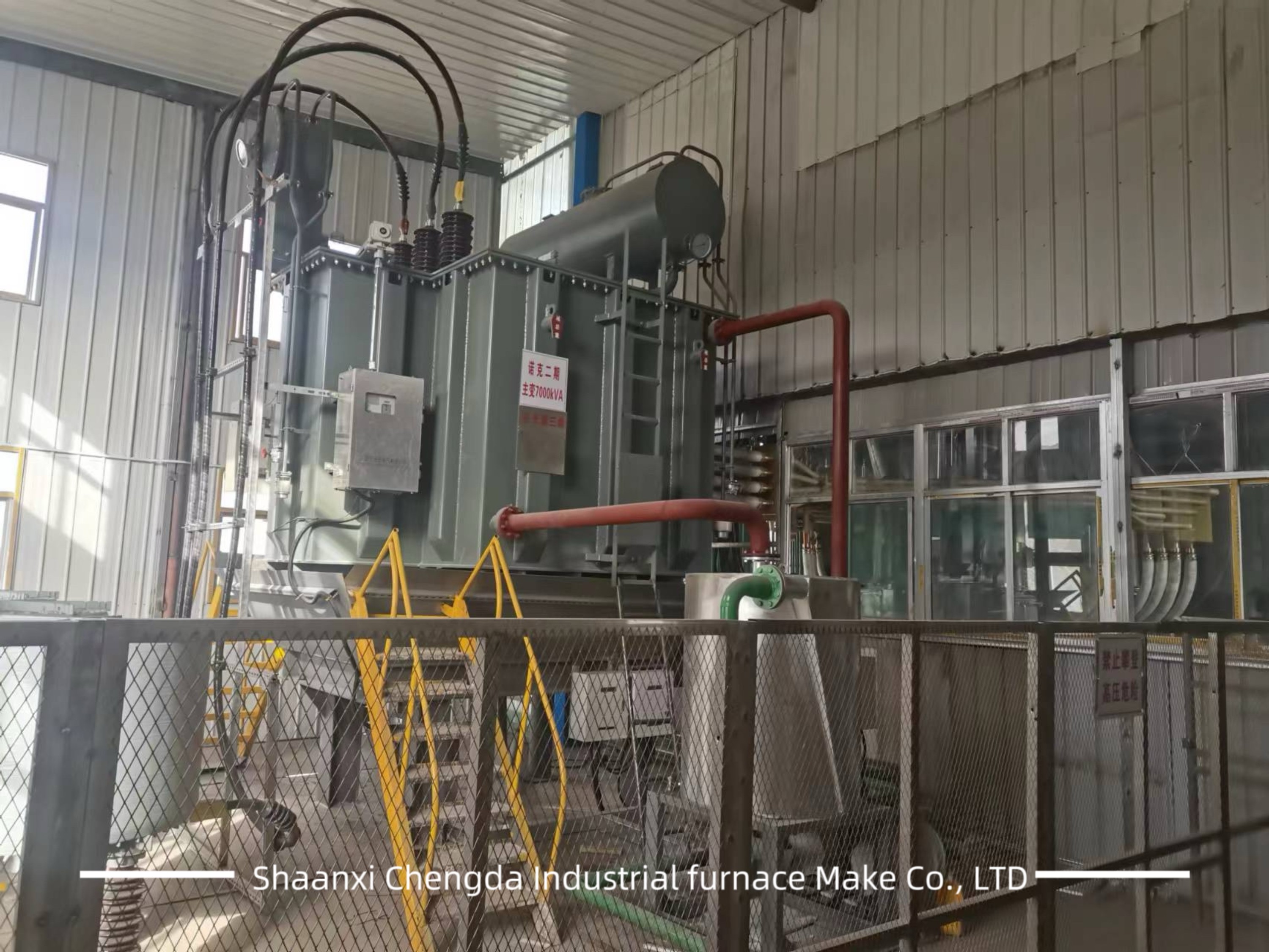

5. इलेक्ट्रिक फर्नेस बिजली की आपूर्ति उच्च वोल्टेज प्रणाली।

6. स्वचालित नियंत्रण ऑपरेटिंग सिस्टम।

7. ग्राउटिंग पोर्ट कंट्रोल डिवाइस।

8. परिसंचारी शीतलन जल प्रणाली।

9. इलेक्ट्रिक फर्नेस हाइड्रोलिक सिस्टम।

10. इलेक्ट्रिक फर्नेस इन्सुलेशन सामग्री।

11. इलेक्ट्रिक फर्नेस पर्यावरण धूल हटाने की प्रणाली।

कोल्ड स्लैग रॉक ऊन इलेक्ट्रिक फर्नेस खनिज ऊन इन्सुलेशन फ्लो चार्ट:

ठोस अपशिष्ट के डीसी इलेक्ट्रिक फर्नेस उपचार के लाभ:1. डीसी आर्क हीट एकाग्रता तेज और प्रभावी है, जो उच्च गलनांक वाले उत्पादों को पिघलाने के लिए उपयुक्त है;

2. इलेक्ट्रोड लिफ्टिंग नियंत्रण वर्तमान और वोल्टेज के दोहरे बंद-लूप नियंत्रण को प्राप्त करने के लिए पीएलसी आवृत्ति रूपांतरण नियंत्रण को अपनाता है;

3. डीसी आर्क फर्नेस का प्राकृतिक पावर फैक्टर उच्च होता है, बिना मुआवजे के, पावर फैक्टर 0.9 या उससे अधिक तक पहुंच सकता है;

4. इलेक्ट्रोड की खपत एसी इलेक्ट्रिक फर्नेस का 30%-50% है, और इसमें कम झिलमिलाहट प्रभाव और शोर है;

5. मल्टी-इलेक्ट्रोड बिजली की आपूर्ति। यह गैर-प्रवाहकीय चार्ज की समस्या को प्रभावी ढंग से हल कर सकता है।

रॉक ऊन इलेक्ट्रिक फर्नेस

ए

रॉक ऊन इलेक्ट्रिक फर्नेस को मुख्य रूप से हीटिंग विधि के अनुसार दो प्रकारों में विभाजित किया गया है, दोनों उच्च तापमान पिघलने को प्राप्त करने के लिए विद्युत ऊर्जा पर निर्भर करते हैं:

1. यह उद्योग में सबसे व्यापक रूप से उपयोग किया जाने वाला मॉडल है। यह कच्चे माल की परत में डालने के लिए ग्रेफाइट या स्व-बेकिंग इलेक्ट्रोड का उपयोग करता है। विद्युतीकरण के बाद, उच्च-प्रतिरोध वाले कच्चे माल इलेक्ट्रोड करंट के माध्यम से जूल गर्मी उत्पन्न करते हैं, धीरे-धीरे सामग्री को अंदर से बाहर की ओर तक गर्म करते हैं

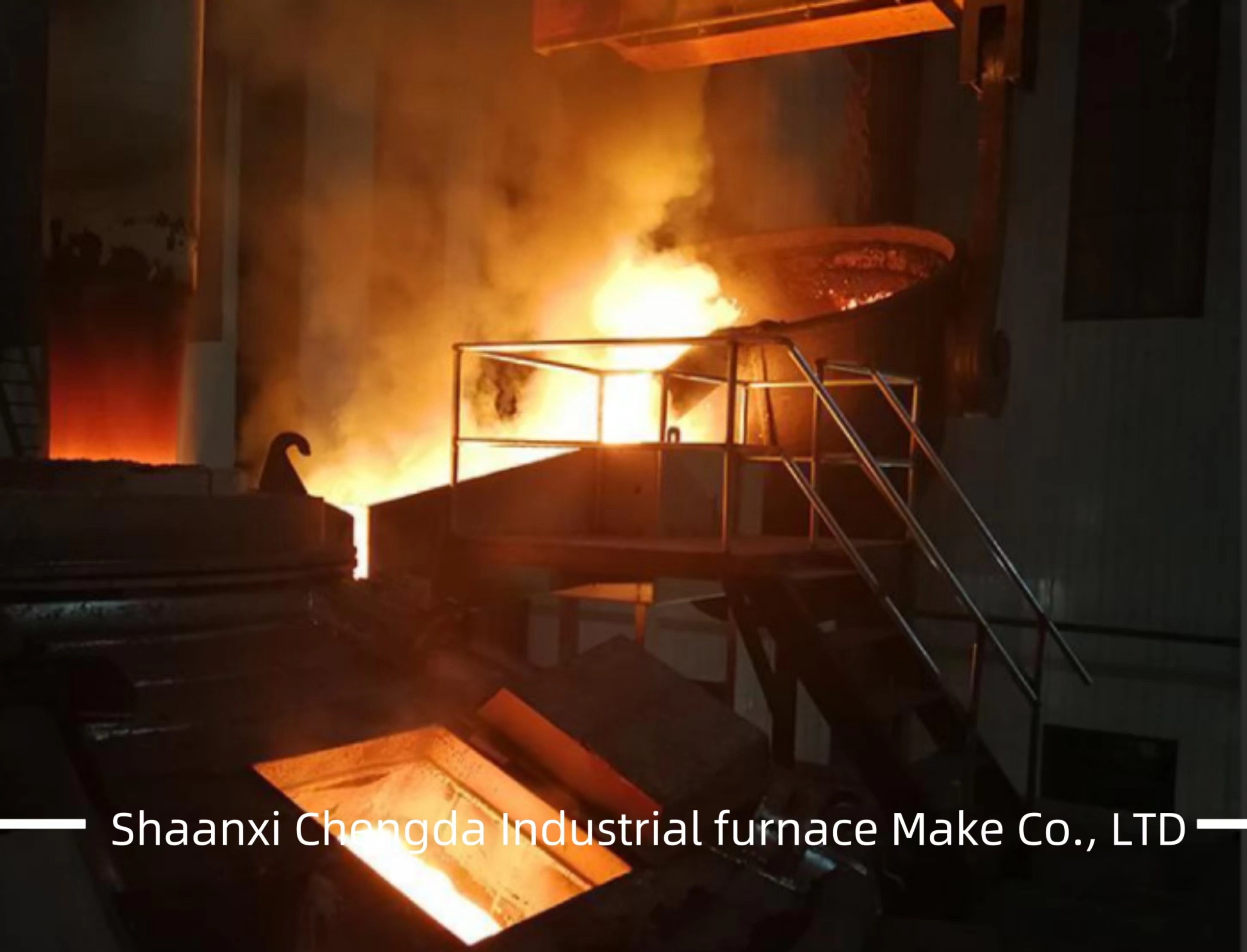

   1450–1600℃ जब तक वे एक समान मैग्मा में पिघल नहीं जाते। फर्नेस गर्मी के नुकसान को कम करने के लिए एक बंद या अर्ध-बंद संरचना को अपनाता है, और पिघले हुए मैग्मा को फर्नेस के तल पर एक टैपिंग पोर्ट के माध्यम से छुट्टी दी जाती है।इंडक्शन टाइप रॉक ऊन इलेक्ट्रिक फर्नेस
2. यह विद्युत चुम्बकीय प्रेरण सिद्धांत का उपयोग करता है: प्रेरण कुंडल से गुजरने वाला प्रत्यावर्ती धारा एक बदलते चुंबकीय क्षेत्र उत्पन्न करता है, जो प्रवाहकीय कच्चे माल में भंवर धाराओं को प्रेरित करता है, और भंवर धारा थर्मल प्रभाव सामग्री पिघलने का एहसास कराता है। इस प्रकार में तेजी से हीटिंग गति और समान तापमान वितरण होता है लेकिन उच्च उपकरण लागत के कारण छोटे और मध्यम आकार की उत्पादन लाइनों के लिए उपयुक्त है।


   संरचनात्मक विशेषताएं

घटक

पर्यावरण संरक्षण और कम कार्बन

• : ईंधन जलाने के बिना, गर्मी स्रोत के रूप में स्वच्छ विद्युत ऊर्जा का उपयोग करता है, जो मौलिक रूप से सल्फर डाइऑक्साइड, नाइट्रोजन ऑक्साइड और धूल के उत्सर्जन को कम करता है, जो हरित उत्पादन मानकों को पूरा करता है।स्थिर पिघलने की गुणवत्ता
• : सटीक तापमान नियंत्रण (±10℃) समान मैग्मा संरचना और स्थिर चिपचिपाहट सुनिश्चित करता है, जो उच्च गुणवत्ता वाले रॉक ऊन फाइबर निर्माण के लिए एक नींव रखता है।लचीला कच्चा माल अनुकूलन क्षमता
• : बेसाल्ट, स्लैग और डोलोमाइट जैसे विभिन्न प्रकार के कच्चे माल को पिघला सकता है, और विभिन्न प्रदर्शन संकेतकों के साथ रॉक ऊन का उत्पादन करने के लिए उत्पाद आवश्यकताओं के अनुसार कच्चे माल के अनुपात को समायोजित कर सकता है।उच्च ऊर्जा दक्षता
• : बंद संरचना और अनुकूलित हीटिंग मोड गर्मी के नुकसान को कम करते हैं, पारंपरिक ईंधन पिघलने वाले भट्टियों की तुलना में 15–20% अधिक ऊर्जा उपयोग दर के साथ।विशिष्ट तकनीकी पैरामीटर (10,000-टन/वर्ष रॉक ऊन उत्पादन लाइन मिलान भट्टी)

पैरामीटर श्रेणी
