एक्सेन्ट्रिक बॉटम टैपिंग इलेक्ट्रिक आर्क फर्नेस
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | Shaanxi Chengda |
| प्रमाणन | ISO 9001 |
| मॉडल संख्या | उपकरण प्रसंस्करण क्षमता के आधार पर बातचीत करें |
| न्यूनतम आदेश मात्रा | 1 इकाई |
| मूल्य | The price will be negotiated based on the technical requirements and supply scope of Party A |
| पैकेजिंग विवरण | पार्टी ए की विशिष्ट आवश्यकताओं के अनुसार चर्चा करें |
| प्रसव के समय | 2 महीने |
| भुगतान शर्तें | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | पूर्ण उत्पादन आपूर्ति श्रृंखला, समय पर आपूर्ति और गुणवत्ता मानकों को पूरा करें |
उत्पाद विवरण
| पिघलने की क्षमता | 5-300 टन | परिचालन तापमान | 1600 से 1800°C |
|---|---|---|---|
| आवेदन | इस्पात उत्पादन, मिश्र धातु निर्माण, धातु पुनर्चक्रण | नियंत्रण प्रणाली | पीएलसी/कम्प्यूटरीकृत नियंत्रण |
| उपकरण प्रकार | औद्योगिक मशीनरी | विशेषता | ऊर्जा की बचत |
| डिवाइस का प्रकार | डीसी इलेक्ट्रिक आर्क भट्ठी | वोल्टेज विनियमन मोड | बिना लोड विद्युत वोल्टेज विनियमन |
| भट्ठी टॅपिंग प्रणाली | नीचे की ओर या साइड की ओर टैप करना | कीवर्ड | पिघलना |
| प्रमुखता देना | इस्पात निर्माण के लिए इलेक्ट्रिक आर्क भट्टी,एक्सेन्ट्रिक बॉटम टैपिंग ओवन,नीचे की ओर टैप करने वाली इस्पात बनाने की मशीनरी |
||
उत्पाद विवरण

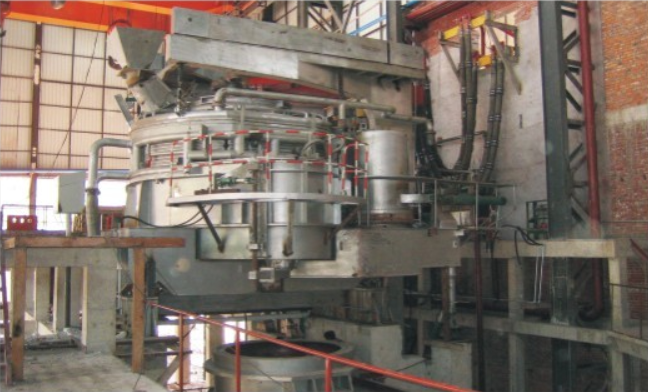

एक्सेन्ट्रिक बॉटम टैपिंग इलेक्ट्रिक आर्क फर्नेस
उपकरण और पैरामीटर का परिचय
ईबीटी इलेक्ट्रिक आर्क फर्नेस उच्च दक्षता स्लग मुक्त टैपिंग और लघु प्रक्रिया इस्पात निर्माण के लिए मुख्य उपकरण
एक्सेन्ट्रिक बॉटम टैपिंग इलेक्ट्रिक आर्क फर्नेस (ईबीटी) आधुनिक इस्पात बनाने की छोटी प्रक्रिया का मुख्य उपकरण है।स्लैग-मुक्त टैपिंग और अवशिष्ट स्टील और स्लैग रिटेनिंग ऑपरेशन, जो पिघले हुए इस्पात की गुणवत्ता और उत्पादन दक्षता में काफी सुधार करता है, और अल्ट्रा-हाई पावर फ्यूजिंग की मांग को पूरा करता है।
1उपकरण की संरचना
ईबीटी इलेक्ट्रिक आर्क फर्नेस में चार कोर मॉड्यूल होते हैंःभट्ठी शरीर प्रणाली, यांत्रिक प्रणाली, विद्युत प्रणाली और सहायक प्रणाली, कॉम्पैक्ट संरचना और उच्च स्वचालन के साथ।
1.1 भट्ठी शरीर प्रणाली
- ओवन शेल: ऊपरी और निचले खोल में विभाजित है। निचले भाग में नाक की अण्डाकार सनकी संरचना है, जिसे मैग्नीशियम कार्बन ईंट / एल्यूमिना-मैग्नीशियम अग्निरोधक ईंट से ढंका गया है।पानी से ठंडा भट्ठी की दीवार का कवरेज 87%-90% तक पहुंच जाता है.
- पानी से ठंडा भट्ठी की छत: केंद्र में इलेक्ट्रोड छेद के साथ पूरी तरह से पानी से ठंडा संरचना, सीलिंग और धुआं निकास उपकरण से लैस।
- एक्सेन्ट्रिक टैपिंग बॉक्स: भट्ठी के तल की विषम स्थिति में स्थापित टैंपिंग छेद, स्लाइडिंग गेट/स्टॉप खोलने और बंद करने के तंत्र के साथ मेल खाता है, स्वचालित रूप से डालने के लिए मैग्नेसिया जल निकासी रेत से भरा हुआ है।
1.2 यांत्रिक प्रणाली
- इलेक्ट्रोड लिफ्टिंग तंत्र: कॉपर-स्टील कम्पोजिट/एल्यूमीनियम मिश्र धातु संवाहक क्रॉस आर्म के साथ सर्वो ड्राइव इलेक्ट्रोड लिफ्टिंग और आर्क पावर को समायोजित करने के लिए।
- भट्ठी झुकाव तंत्र: हाइड्रोलिक ड्राइव. टैंपिंग साइड पर झुकाव कोण केवल 5°-15° है, सरल संरचना और कम कम नेटवर्क नुकसान के साथ।
- भट्ठी की छत उठाने और घूर्णन तंत्रविद्युत/हाइड्रोलिक ड्राइव, स्क्रैप लोडिंग और भट्ठी के रखरखाव के साथ सहयोग।
- ऑक्सीजन और कार्बन इंजेक्शन लैंस सिस्टम: भट्ठी की दीवार बंडल जेट डिजाइन, फोम स्लैग डुबकी आर्क पिघलने का समर्थन, ऑक्सीजन की आपूर्ति और कार्बोराइजिंग दक्षता में वृद्धि।
1.3 विद्युत प्रणाली
- भट्ठी ट्रांसफार्मर: अल्ट्रा-हाई पावर कॉन्फ़िगरेशन, यूनिट पावर ≥ 600kVA/t, स्थिर आर्क पावर सप्लाई प्रदान करता है।
- संक्षिप्त नेटवर्क प्रणाली: बिजली की हानि को कम करने के लिए कम प्रतिबाधा डिजाइन के साथ उच्च धारा प्रवाहकीय लूप।
- पीएलसी स्वचालित नियंत्रण प्रणाली: एकीकृत इलेक्ट्रोड विनियमन, शक्ति नियंत्रण, झुकाव ऑपरेशन और सुरक्षा इंटरलॉक, दूरस्थ निगरानी और डेटा ट्रेस करने योग्यता का समर्थन।
1.4 सहायक प्रणाली
- जल शीतलन प्रणाली: बंद परिसंचारी जल शीतलन के प्रमुख घटक जैसे कि भट्ठी के खोल, भट्ठी की छत और इलेक्ट्रोड क्रॉस आर्म।
- हाइड्रोलिक प्रणाली: भट्ठी के झुकाव, इलेक्ट्रोड उठाने और खोलने और बंद करने के लिए बिजली प्रदान करना।
- धूल हटाने और धुएं निकालने की प्रणाली: पर्यावरण संरक्षण मानकों को पूरा करने के लिए बैग धूल हटाने/अपशिष्ट गर्मी वसूली से लैस।
- लैडल एंड लैडल कार: पिघला हुआ इस्पात और एलएफ/वीओडी शोधन प्रक्रिया के साथ मिलान करने का उद्यम।
2मुख्य तकनीकी मापदंड (मानक संदर्भ)
| पैरामीटर | विनिर्देश (50t / 100t / 150t) |
|---|---|
| नामित क्षमता | 50t / 100t / 150t (अधिकतम टैपिंग क्षमताः 1.05-1.2 गुना) |
| ओवन शेल व्यास | φ4600mm / φ5800mm / φ6800mm |
| ट्रांसफार्मर क्षमता | 18000kVA / 30000kVA / 45000kVA |
| ग्रेफाइट इलेक्ट्रोड व्यास | φ450mm / φ500mm / φ550mm |
| इलेक्ट्रोड पिच सर्कल | φ1150mm / φ1350mm / φ1500mm |
| टैपिंग छेद व्यास | φ120-150 मिमी (मैग्नेसिया अग्निरोधक) |
| झुकाव कोण | टपिंग साइडः 5°-15°, रिटर्न टिल्टः ≤5° |
| टैप करने का समय | 3-5 मिनट प्रति गर्मी, स्टील-स्लग अलग करने की दर > 95% |
| पिघलने का चक्र | 45-60 मिनट प्रति गर्मी (स्क्रैप प्रीहीटिंग और निरंतर चार्जिंग के साथ) |
| अवशिष्ट इस्पात मात्रा | नामित क्षमता का 10%-15%, शेष स्लैग दर ≥95% |
3. प्रदर्शन लाभ
- स्लग मुक्त टपिंग और शुद्ध इस्पात गुणवत्ता: छोटे कोण के झुकाव के साथ एक्सेन्ट्रिक बॉटम टैपिंग भट्ठी के अंदर स्लैग को बरकरार रखता है, प्रभावी रूप से फास्फोरस और सल्फर सामग्री को कम करता है, जो उच्च कार्बन स्टील और मिश्र धातु स्टील उत्पादन के लिए उपयुक्त है।
- उच्च दक्षता और लागत अनुकूलन के साथ ऊर्जा की बचत: पिघलने का चक्र 20% कम हो गया, गर्मी का नुकसान लगभग 20% कम हो गया; कम खपत के साथ अग्निरोधक सेवा जीवन 15% बढ़ा।
- सुरक्षित, स्थिर और आसान संचालन: पारंपरिक झुकाव टैपिंग के छिड़काव के जोखिम से बचें; 90% से अधिक स्वचालित डालने की शुरुआत दर, पीएलसी एक कुंजी ऑपरेशन श्रम तीव्रता को कम करता है।
- लघु प्रक्रिया उत्पादन के साथ संगत: एलएफ रिफाइनिंग और निरंतर कास्टिंग उपकरण के साथ मिलान किया जा सकता है ताकि ईएएफ-एलएफ-सीसी लघु-प्रक्रिया उत्पादन का एहसास हो सके, जिसमें 400,000 तक वार्षिक उत्पादन हो।
4. आवेदन का दायरा
व्यापक रूप से पिघलने में इस्तेमाल कियाहल्के कार्बन स्टील, मिश्र धातु स्टील, स्टेनलेस स्टील और विशेष स्टीलस्क्रैप आधारित शॉर्ट-प्रोसेस स्टील मिलों, फाउंड्री उद्यमों और विशेष इस्पात उत्पादन आधारों के लिए उपयुक्त है, जो आधुनिक ग्रीन स्टील निर्माण के लिए पसंदीदा उपकरण के रूप में कार्य करता है।
