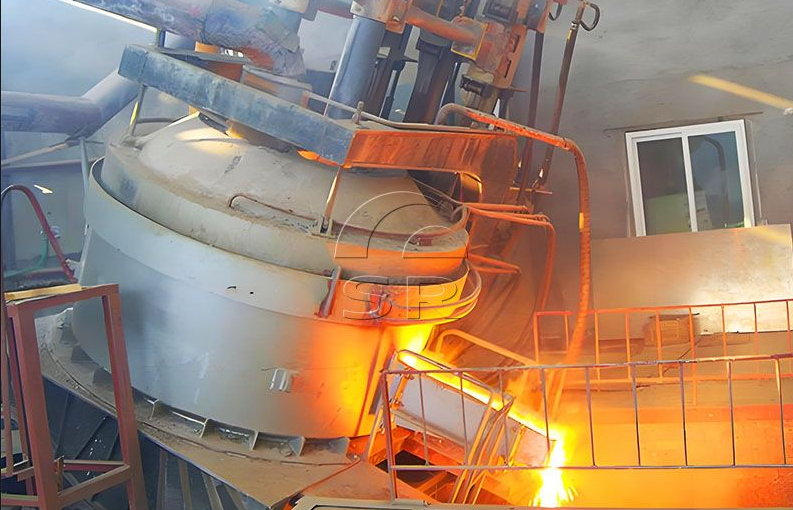

नई ऊर्जा-बचत डीसी इलेक्ट्रिक आर्क फर्नेस

1बुनियादी उपकरण संरचना

1. इलेक्ट्रोड विन्यास: मुख्यधारा का डिजाइन अपनाता हैएकल शीर्ष ग्रेफाइट इलेक्ट्रोड प्लस भट्ठी तल एनोड; नीचे के एनोड के बिना अद्यतन दो-इलेक्ट्रोड डिजाइन प्रभावी रूप से भट्ठी के नीचे जलने से बचता है।इलेक्ट्रोड सहायक संरचना बहुत सरल है.
2. विद्युत आपूर्ति उन्नयन: नवीनतम पीढ़ी के साथ सुसज्जित हैआईजीबीटी लचीला रेक्टिफायर पावर सप्लाई, पारंपरिक थाइरिस्टोर बिजली आपूर्ति का एक उन्नत संस्करण। यह पूर्ण डिजिटल बंद-लूप विनियमन, चरणहीन वोल्टेज और वर्तमान समायोजन और बंद किए बिना ऑनलाइन ध्रुवीयता स्विचिंग का एहसास करता है,दोहरे उद्देश्य के लिए डुबकी-आर्क और डुबकी-आर्क फर्नेस के लिए डुबकी-आर्क और खुले-आर्क पिघलने के दोनों मोड का समर्थन करना.
3. बुद्धिमान स्वचालित नियंत्रण: पीएलसी प्रणाली स्थिर शक्ति / स्थिर धारा / स्थिर वोल्टेज पिघलने मोड के बीच एक कुंजी स्विच करने में सक्षम है।अतिप्रवाह, चरण हानि और अतितापमान।

2ऊर्जा-बचत के मुख्य तकनीकी संकेतक (पारंपरिक 3-चरण एसी ईएएफ के मुकाबले)

3ऊर्जा की बचत के लिए मौलिक तंत्र

1. कम सर्किट हानि: वैकल्पिक धारा वैकल्पिक चुंबकीय क्षेत्र और भंवर गर्मी हानि का कारण बनती है; निरंतर डीसी चुंबकीय क्षेत्र अमान्य बिजली की बर्बादी को कम करने के लिए शॉर्ट-नेट केबलों पर भंवर हीटिंग को समाप्त करता है।
2. स्थिर आर्क दहन: सी.सी. करंट में शून्य क्रॉस-पॉइंट नहीं होता है, जो एकाग्र दिशात्मक गर्मी इनपुट के माध्यम से थर्मल दक्षता में सुधार के लिए अंतराल विराम के बिना निरंतर चाप बनाए रखता है।
3. अंतर्निहित विद्युत चुम्बकीय हलचल: सीसी करंट स्थिर दिशा के चुंबकीय क्षेत्र को चलती पिघली हुई स्नान को चलाने के लिए बनाता है, अतिरिक्त ऊर्जा खपत करने वाले बाहरी विद्युत चुम्बकीय हलचल उपकरण को समाप्त करता है और कच्चे माल के पिघलने में तेजी लाता है.
4. लचीला शक्ति विनियमन: मॉड्यूलर आईजीबीटी रेक्टिफायर मांग पर सटीक शक्ति आउटपुट करता है; स्क्रैप पतन के दौरान बुद्धिमान वर्तमान सीमा और प्रभाव-मुक्त आर्क पुनः प्रज्वलन तात्कालिक पीक पावर अपशिष्ट को रोकता है।

4लागू पिघलने वाली सामग्री

1. लौह धातु विज्ञान: कार्बन स्टील, स्टेनलेस स्टील, मिश्रित स्टील, बीयरिंग स्टील, डाई स्टील और कच्चे लोहे के उत्पादन के लिए स्क्रैप स्टील का पिघलना; लघु प्रक्रिया ईएएफ इस्पात उत्पादन में लगभग 1.प्रसंस्कृत स्क्रैप के टन प्रति 6 टन CO2 उत्सर्जन.
2. लौह मिश्र धातु और गैर लौह धातु विज्ञान: फेरोसिलिकॉन, फेरोक्रोम, फेरोमैंगनीज, कैल्शियम एल्युमिनेट, लाल मिट्टी आधारित लोहे का पिघलना और कीमती धातुओं का शोधन।
3. ठोस कचरे का पुनर्चक्रण: संसाधन वसूली के लिए उड़ती राख, धातु विज्ञान के स्लैग और खतरनाक ठोस कचरे का पिघलने का उपचार, बहुउद्देश्यीय एकल उपकरण का निर्माण।

5नई पीढ़ी के तकनीकी फायदे

1. प्रतिवर्ती ध्रुवीयता प्रौद्योगिकी: पीसने के दौरान रीयल टाइम एनोड-कैथोड स्विचिंग ओवरहीटिंग या ठंडे क्षेत्रों को समाप्त करने के लिए भट्ठी तापमान वितरण को बराबर करती है,बिजली की खपत को और कम करना और तैयार उत्पाद की उपज में सुधार करना.
2. एकीकृत स्क्रैप प्रीहीटिंग सिस्टम: फ्यूज गैस की अपशिष्ट गर्मी को आने वाले स्क्रैप को प्रीहीट करने के लिए पुनर्प्राप्त किया जाता है, जिससे प्रति टन स्टील 20 ~ 35kWh बिजली की बचत होती है।
3. डिजिटल पिघलने नियंत्रण: आर्क वोल्टेज, आर्क करंट और भट्ठी तापमान डेटा का वास्तविक समय संग्रह; एआई स्व-अनुकूली शक्ति वक्र कम कार्बन स्टील निर्माण नीतियों का अनुपालन करने के लिए ऊर्जा खपत को अनुकूलित करता है।

6अनुप्रयोग लाभ और उद्योग की प्रवृत्ति

• पूंजी और ओ एंड एम लागत: मिलान इलेक्ट्रोड, शॉर्ट-नेट केबल और प्रतिक्रियाशील शक्ति मुआवजा सुविधाओं पर कम निवेश; पारंपरिक एसी भट्टियों की तुलना में समग्र संचालन लागत 18% ~ 25% कम है।
• नीति अनुपालन: लघु-प्रक्रिया ईएएफ इस्पात निर्माण घरेलू कम कार्बन इस्पात परिवर्तन के लिए मुख्य मार्ग है;विशेष इस्पात और नवीकरणीय धातु उद्योगों में स्क्रैप रीसाइक्लिंग और डबल-कार्बन अनुरूप परियोजनाओं के लिए ऊर्जा-बचत डीसी भट्टियों को प्राथमिकता दी जाती है.
• पूर्ण आकार सीमा: 0.5 टन प्रयोगशाला पैमाने की भट्ठी, 5 टन/10 टन/20 टन औद्योगिक भट्ठी से लेकर सौ टन बड़े पैमाने पर इस्पात निर्माण भट्ठी तक का पूर्ण उत्पाद लाइनअप।
