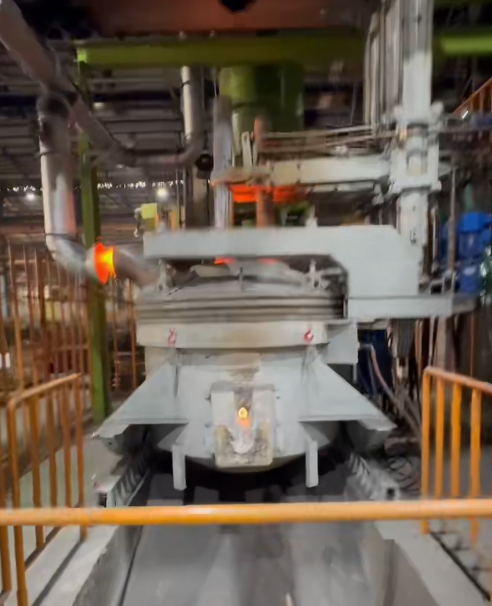

डीसी इलेक्ट्रिक आर्क फर्नेस का परिचय — विशेष इस्पात गलाने वाली इलेक्ट्रिक आर्क फर्नेस

मुख्य कार्य सिद्धांत

1. शक्ति रूपांतरण: तीन-चरण एसी को एक बिजली आपूर्ति प्रणाली द्वारा स्थिर डीसी में रेक्टिफाई किया जाता है।
2. आर्क निर्माण: एकल शीर्ष ग्रेफाइट कैथोड और फर्नेस-तल एनोड के बीच एक स्थिर आर्क बनता है, जो चार्ज को 3,000°C से ऊपर गर्म करता है।
3. पिघलाना और परिष्कृत करना: उच्च-तापमान आर्क स्क्रैप या मिश्र धातु सामग्री को तेजी से पिघलाता है; संरचना को समायोजित करने और इस्पात की गुणवत्ता में सुधार करने के लिए मिश्र धातु और अशुद्धता निष्कासन किया जाता है।
4. पिघला हुआ पूल आंदोलन: दिशात्मक डीसी धारा समान तापमान और संरचना सुनिश्चित करने के लिए मजबूत विद्युत चुम्बकीय आंदोलन बनाती है।

मुख्य संरचनात्मक विशेषताएं

• एकल शीर्ष इलेक्ट्रोड: केवल एक बड़े ग्रेफाइट इलेक्ट्रोड का उपयोग किया जाता है, जिससे इलेक्ट्रोड प्रणाली सरल हो जाती है और खपत कम हो जाती है।
• निचला इलेक्ट्रोड: फर्नेस के तल में एक प्रवाहकीय एनोड (जैसे, धातु संपर्क पिन या एमजीओ-सी दुर्दम्य) लगा होता है, जो डीसी ईएएफ की परिभाषित विशेषता है।
• रेक्टिफायर यूनिट: एसी को डीसी में परिवर्तित करता है, जिससे स्थिर आर्क संचालन संभव होता है।
• फर्नेस बॉडी: उच्च तापमान और संक्षारण प्रतिरोध के लिए अनुकूलित दुर्दम्य लाइनिंग, परिष्करण प्रभावों को बढ़ाने के लिए नीचे गैस-आंदोलन उपकरणों के साथ।

विशेष इस्पात गलाने के लिए लाभ

1. बेहतर इस्पात गुणवत्ता

• स्थिर आर्क और समान ताप: स्थानीय अति ताप को कम करता है, अलगाव को कम करता है, और शुद्धता में सुधार करता है - बियरिंग स्टील, डाई स्टील और स्टेनलेस स्टील के लिए महत्वपूर्ण।
• मजबूत आंदोलन: समान संरचना और कुशल डीऑक्सीकरण/डीसल्फराइजेशन को बढ़ावा देता है, सख्त विशेष इस्पात मानकों को पूरा करता है।

2. उच्च दक्षता और कम खपत

• कम इलेक्ट्रोड खपत: एसी ईएएफ की तुलना में ~50% कम, परिचालन लागत में कटौती।
• ऊर्जा बचत: उच्च शक्ति कारक और कम ग्रिड हानि; विशिष्ट ऊर्जा खपत 250-300 kWh/t।
• छोटा चक्र: तेज पिघलना और परिष्करण, टैप-टू-टैप समय अक्सर 30 मिनट से कम होता है।

3. स्थिर संचालन और पर्यावरणीय लाभ

• कम ग्रिड प्रभाव: छोटे वर्तमान/वोल्टेज उतार-चढ़ाव, कम झिलमिलाहट, और बेहतर पावर-ग्रिड संगतता।
• कम लाइनिंग क्षरण: समान ताप वितरण फर्नेस जीवन को ~30% तक बढ़ाता है।
• कम शोर और उत्सर्जन: शांत संचालन और बेहतर फ्लू-गैस नियंत्रण।

विशेष इस्पात उत्पादन में अनुप्रयोग

• बियरिंग स्टील: उच्च स्वच्छता, समान कठोरता, और थकान प्रतिरोध।
• डाई स्टील: उत्कृष्ट कठोरता, मजबूती, और थर्मल स्थिरता।
• स्टेनलेस स्टील: कुशल क्रोमियम/निकल मिश्र धातु और कम कार्बन नियंत्रण।
• उच्च-गति उपकरण स्टील: सटीक संरचना और उच्च तापमान प्रदर्शन।
• विशेष मिश्र धातु: निकल-आधारित, टाइटेनियम, और गर्मी-प्रतिरोधी मिश्र धातु।

विशिष्ट गलाने की प्रक्रिया

1. तैयारी: फर्नेस पैचिंग, निचला इलेक्ट्रोड निरीक्षण, और कच्चे माल की तैयारी।
2. चार्जिंग: स्क्रैप, मिश्र धातु, और स्लैगिंग एजेंटों को बैचों में लोड किया जाता है।
3. पिघलाना: डीसी शक्ति लागू की जाती है; आर्क चार्ज को पिघलाता है, ऑक्सीजन/ईंधन सहायता के साथ।
4. ऑक्सीकरण अवधि: अशुद्धियों (पी, सी, सी) को ऑक्सीकृत करें और स्लैग को हटा दें।
5. कमी और परिष्करण: डीऑक्सीडाइज़र और मिश्र धातु जोड़ें; संरचना और तापमान को समायोजित करें।
6. टैपिंग: पिघले हुए इस्पात को आगे के परिष्करण (जैसे, एलएफ, वीडी) के लिए एक लैडल में टैप किया जाता है।

तकनीकी विकास प्रवृत्ति

• लचीली डीसी बिजली आपूर्ति: आईजीबीटी-आधारित मॉड्यूलर बिजली आपूर्ति प्रतिक्रिया और स्थिरता में सुधार करती है।
• बुद्धिमान नियंत्रण: स्वचालित इलेक्ट्रोड विनियमन, प्रक्रिया अनुकूलन, और डिजिटल निगरानी।
• हरित और निम्न-कार्बन: स्क्रैप प्रीहीटिंग, अपशिष्ट-गर्मी वसूली, और निम्न-उत्सर्जन प्रौद्योगिकियां।
• बड़े पैमाने पर और विशेषज्ञता: उच्च-स्तरीय विशेष इस्पात के लिए बड़ी क्षमताएं (≥100 टी) और कस्टम डिजाइन।
