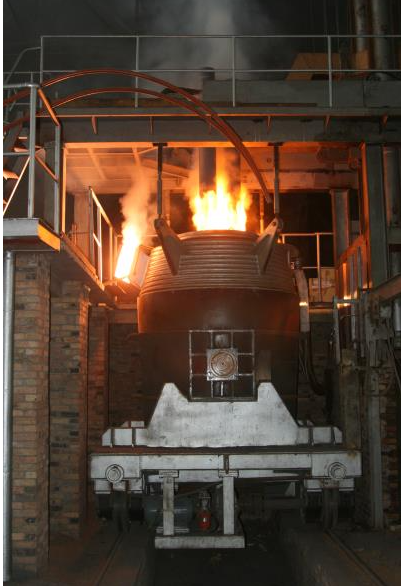

राष्ट्रीय पेटेंट प्रौद्योगिकी / आईएसओ 9001 प्रमाणन के साथ उच्च प्रतिबाधा विद्युत चाप भट्ठी

उत्पत्ति के प्लेस	चीन
ब्रांड नाम	Shaanxi Chengda
प्रमाणन	ISO 9001
मॉडल संख्या	उपकरण प्रसंस्करण क्षमता के आधार पर बातचीत
न्यूनतम आदेश मात्रा	1 इकाई
मूल्य	The price will be negotiated based on the technical requirements and supply scope of Party A
पैकेजिंग विवरण	पार्टी की विशिष्ट आवश्यकताओं के अनुसार चर्चा करें
प्रसव के समय	2 महीने
भुगतान शर्तें	एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता	पूर्ण उत्पादन आपूर्ति श्रृंखला, समय पर आपूर्ति, और गुणवत्ता मानकों को पूरा करें

उत्पाद विवरण

प्रमुखता देना

उच्च प्रतिबाधा विद्युत चाप भट्ठी

पेटेंट स्टील निर्माण उपकरण

आईएसओ प्रमाणित चाप भट्ठी

एक संदेश छोड़ें

उत्पाद विवरण

एक उच्च-प्रतिबाधा इलेक्ट्रिक आर्क फर्नेस एक इलेक्ट्रिक आर्क फर्नेस को संदर्भित करता है जिसमें आर्क फर्नेस ट्रांसफार्मर के प्राथमिक पक्ष पर श्रृंखला में एक रिएक्टर जुड़ा होता है। यह धातुकर्म उद्योग में व्यापक रूप से उपयोग किया जाने वाला एक उन्नत इस्पात निर्माण उपकरण है:

काम के सिद्धांत:आर्क फर्नेस ट्रांसफार्मर के प्राथमिक पक्ष पर श्रृंखला में एक निश्चित या संतृप्त रिएक्टर को जोड़ने से, सर्किट का प्रतिक्रिया मूल्य मूल मूल्य से 1.5-2 गुना तक बढ़ जाता है। उदाहरण के लिए, 40t/25MVA से ऊपर एक सामान्य प्रतिबाधा इलेक्ट्रिक आर्क फर्नेस के लिए, प्रतिक्रिया मूल्य लगभग 3.5-4.0mΩ है, जबकि उच्च-प्रतिबाधा इलेक्ट्रिक आर्क फर्नेस को लगभग 6-8mΩ तक बढ़ाया जा सकता है। यह इसे लंबी-आर्क बिजली आपूर्ति के लिए अधिक उपयुक्त बनाता है।
लाभ:
- यांत्रिक तनाव कम हो गया: कम धारा के कारण, विद्युत चुम्बकीय बल कम हो जाता है, और यांत्रिक उपकरण घटकों पर प्रभाव तनाव और कंपन कम हो जाता है। विद्युत उपकरण घटकों पर शॉर्ट-सर्किट करंट का प्रभाव भी कम हो जाता है।
- कम पावर ग्रिड हस्तक्षेप: यह वर्तमान उतार-चढ़ाव को 46% और वोल्टेज झिलमिलाहट को लगभग 30% तक कम कर सकता है, जिससे पावर ग्रिड पर प्रभाव और हस्तक्षेप कम हो जाता है और झिलमिलाहट कम हो जाती है।
- कम खपत: करंट में कमी से बिजली की खपत और इलेक्ट्रोड की खपत में कमी आती है।
- उच्च चाप स्थिरता: उच्च प्रतिक्रिया और कम शक्ति कारक के कारण, चाप स्थिरता अधिक होती है।
- कम उपकरण कंपन: यह इलेक्ट्रोड उठाने वाले तंत्र की अपर्याप्त कठोरता के कारण होने वाले कंपन को कम कर सकता है।
उपकरण संरचना: इसमें मुख्य रूप से इलेक्ट्रिक फर्नेस ट्रांसफार्मर, शॉर्ट नेटवर्क, इलेक्ट्रोड लिफ्टिंग डिवाइस, कंडक्टिव क्रॉस-आर्म, वॉटर-कूल्ड फर्नेस कवर, फर्नेस कवर लिफ्टिंग और रोटेटिंग डिवाइस, फर्नेस बॉडी, फर्नेस बॉडी टिल्टिंग डिवाइस, लैडल, टैपिंग कार, कूलिंग वॉटर सिस्टम, कंप्रेस्ड एयर सिस्टम, हाइड्रोलिक सिस्टम, ऑटोमैटिक फीडिंग सिस्टम, हाई-वोल्टेज पावर सप्लाई सिस्टम, लो-वोल्टेज इलेक्ट्रिकल कंट्रोल सिस्टम, बेसिक ऑटोमेशन और कंप्यूटर कंट्रोल सिस्टम शामिल हैं।
आवेदन: लघु-प्रक्रिया इस्पात निर्माण में मुख्य उपकरण के रूप में, यह अधिक आसानी से ऑक्सीकृत तत्वों वाले स्टील ग्रेड को गलाने के लिए बहुत फायदेमंद है। इसका उपयोग कार्बन संरचनात्मक स्टील, विभिन्न मिश्र धातु स्टील्स और स्टेनलेस स्टील को गलाने के लिए किया जा सकता है। कच्चा माल ठंडा पूर्ण स्क्रैप स्टील, स्क्रैप स्टील का हिस्सा + गर्म धातु, पहले से गरम स्क्रैप स्टील, गर्म दबाया हुआ कम किया हुआ लोहा, स्पंज आयरन आदि हो सकता है।

उच्च प्रतिबाधा इलेक्ट्रिक आर्क फर्नेस के पैरामीटर

यह दस्तावेज़ उच्च प्रतिबाधा इलेक्ट्रिक आर्क फर्नेस (HIEAF) के मुख्य तकनीकी मापदंडों का सारांश प्रस्तुत करता है, जिसे चार श्रेणियों में विभाजित किया गया है: बुनियादी रेटेड पैरामीटर, प्रमुख विद्युत पैरामीटर, संरचनात्मक और प्रक्रिया पैरामीटर, साथ ही ऊर्जा खपत और पर्यावरण संरक्षण संकेतक। सामान्य भट्टी क्षमता के अनुरूप विशिष्ट मान प्रत्यक्ष संदर्भ और चयन के लिए प्रदान किए जाते हैं।

1. मूल रेटेड पैरामीटर्स (मुख्यधारा क्षमता द्वारा वर्गीकृत)

उच्च-प्रतिबाधा इलेक्ट्रिक आर्क भट्टियां आम तौर पर उनकी नाममात्र क्षमता से भिन्न होती हैं, जो दस टन से लेकर एक सौ टन से अधिक तक होती हैं। मैचिंग ट्रांसफार्मर की क्षमता भट्ठी की क्षमता के साथ सख्ती से मेल खाती है।

नाममात्र क्षमता	रेटेड ट्रांसफार्मर क्षमता	लागू स्टील ग्रेड	दैनिक ताप संख्या
30t	30 ~ 35 एमवीए	माइल्ड स्टील, लो-अलॉय स्टील	8～12 ताप
50t	50 ~ 60 एमवीए	माइल्ड स्टील, मिश्र धातु स्टील, स्टेनलेस स्टील	10～14 ताप
80t	80 ~ 90 एमवीए	मिश्र धातु इस्पात, स्टेनलेस स्टील, विशेष स्टील	12～16 ताप
100t	100 ~ 120 एमवीए	विशेष स्टील, उच्च गुणवत्ता वाला स्टेनलेस स्टील	14～18 ताप
150t	150 ~ 180 एमवीए	बड़े पैमाने पर लघु-प्रक्रिया इस्पात संयंत्र, निरंतर कास्टिंग और रोलिंग का समर्थन करते हैं	16～20 ताप

नोट: पारंपरिक इलेक्ट्रिक आर्क भट्टियों की तुलना में, उच्च-प्रतिबाधा भट्टियों में अधिक स्थिर आर्क होते हैं और लंबे-चाप संचालन की अनुमति होती है, जिसके परिणामस्वरूपउच्च ट्रांसफार्मर उपयोग दक्षताऔर तेज़ गलाने की लय।

2. प्रमुख विद्युत पैरामीटर (उच्च-प्रतिबाधा भट्टियों की महत्वपूर्ण विशेषताएं)

ये पारंपरिक इलेक्ट्रिक आर्क भट्टियों से मुख्य अंतर का प्रतिनिधित्व करते हैं और उच्च-प्रतिबाधा डिजाइन के प्रमुख संकेतक हैं।

2.1 शॉर्ट-सर्किट प्रतिबाधा और श्रृंखला प्रतिक्रिया

पारंपरिक ईएएफ ट्रांसफार्मर की शॉर्ट-सर्किट प्रतिबाधा: आम तौर पर10%～12%
HIEAF ट्रांसफार्मर की शॉर्ट-सर्किट प्रतिबाधा: में वृद्धि हुई16%～20%, और अतिरिक्त-उच्च-प्रतिबाधा डिज़ाइन के लिए 22% तक पहुंच सकता है
प्राथमिक पक्ष पर श्रृंखला रिएक्टर प्रतिक्रिया:1.5 से 2 बारभट्ठी ट्रांसफार्मर का रिसाव प्रतिक्रिया। बढ़ी हुई कुल सर्किट प्रतिक्रिया प्रभावी रूप से शॉर्ट-सर्किट आवेग धारा को सीमित करती है और वोल्टेज झिलमिलाहट को दबा देती है।

2.2 रेटेड वोल्टेज स्तर

सामान्य उच्च-वोल्टेज आने वाले वोल्टेज में शामिल हैं35kV, 66kV और 110kV. कम-वोल्टेज पक्ष पिघलने, ऑक्सीकरण और कमी चरणों की आवश्यकताओं को पूरा करने के लिए बहु-स्तरीय वोल्टेज विनियमन के साथ, भट्टी संचालन के लिए उच्च-वर्तमान आउटपुट प्रदान करता है।

2.3 रेटेड करंट और शॉर्ट-सर्किट करंट

रेटेड इलेक्ट्रोड ऑपरेटिंग करंट: क्षमता के साथ बढ़ता है, 50t भट्टी के लिए लगभग 25～30kA और 100t भट्टी के लिए 40～50kA तक।
उच्च-प्रतिबाधा डिज़ाइन का मुख्य लाभ:शॉर्ट-सर्किट आवेग धारा को 30% ~ 40% तक कम किया जा सकता है, पावर ग्रिड, ट्रांसफार्मर और शॉर्ट नेटवर्क पर प्रभाव को काफी हद तक कम करता है।

2.4 पावर फैक्टर

श्रृंखला प्रतिक्रिया के कारण, HIEAF का प्राकृतिक शक्ति कारक आम तौर पर अपेक्षाकृत कम होता है0.75～0.85. यह आमतौर पर सुसज्जित हैस्टेटिक वार कम्पेसाटर (एसवीसी) या स्टेटिक वार जेनरेटर (एसवीजी). मुआवजे के बाद पावर फैक्टर को 0.9 से ऊपर तक सुधारा जा सकता है।

3. इलेक्ट्रोड और लघु नेटवर्क पैरामीटर

इलेक्ट्रोड इलेक्ट्रिक आर्क भट्टियों के मुख्य ऊर्जा-खपत घटक हैं। HIEAF पारंपरिक भट्टियों की तुलना में काफी बेहतर इलेक्ट्रोड खपत प्रदर्शन प्रस्तुत करता है।

इलेक्ट्रोड सामग्री:अल्ट्रा-हाई पावर (यूएचपी) ग्रेफाइट इलेक्ट्रोडऑक्सीकरण प्रतिरोध, उच्च तापमान प्रतिरोध और उच्च स्वीकार्य वर्तमान घनत्व की विशेषता वाले व्यापक रूप से अपनाए जाते हैं।
इलेक्ट्रोड व्यास
- 30t भट्टी: Φ350~400mm
- 50t भट्टी: Φ450~500mm
- 80 ~ 100t भट्ठी: Φ550 ~ 600 मिमी
- 150टी भट्टी: Φ650～700मिमी
इलेक्ट्रोड उपभोग सूचकांक: लंबे-आर्क संचालन और छोटे वर्तमान उतार-चढ़ाव से लाभान्वित होकर, HIEAF की इलेक्ट्रोड खपत को नियंत्रित किया जा सकता है1.2～1.8 किग्रा/टी स्टील, जबकि पारंपरिक ईएएफ आम तौर पर 2.0 किग्रा/टी स्टील से ऊपर होता है।
लघु नेटवर्क पैरामीटर्स: लघु नेटवर्क बड़े खंड वाले जल-ठंडा तांबे के ट्यूब या तांबे-एल्यूमीनियम मिश्रित कंडक्टर को अपनाता है। सक्रिय हानि को कम करने के लिए लंबाई कम कर दी जाती है और सर्किट प्रतिरोध कम कर दिया जाता है। HIEAF के लिए,सर्किट प्रतिक्रिया मिलानसरल प्रतिरोध कटौती पर प्राथमिकता दी जाती है।

4. संरचनात्मक और प्रक्रिया संचालन पैरामीटर

4.1 भट्टी संरचना

फर्नेस शैल सामग्री: उच्च शक्ति बॉयलर स्टील प्लेटें जैसेQ345, मैग्नेशिया-कार्बन ईंटों और एल्यूमिना-मैग्नेशिया-कार्बन ईंटों सहित दुर्दम्य सामग्रियों से सुसज्जित।
फर्नेस कवर प्रकार:पूर्ण जल-ठंडा ट्रस फर्नेस कवर, उच्च तापमान प्रतिरोध, लंबी सेवा जीवन और उच्च-शक्ति लंबे-चाप कामकाजी परिस्थितियों के अनुकूलता के साथ।
झुकाव कोण: रेटेड टैपिंग झुकाव कोण है45°~50°, समायोज्य झुकाव गति के साथ हाइड्रॉलिक रूप से संचालित।

4.2 ऑक्सीजन आपूर्ति और कार्बन इंजेक्शन प्रणाली

ऑक्सीजन आपूर्ति मोड: संयुक्त-प्रवाह ऑक्सीजन लांस और जल-ठंडा ऑक्सीजन लांस, ऑक्सीजन दबाव के साथ0.8～1.2MPa. क्षमता के साथ ऑक्सीजन का प्रवाह बढ़ता है, 100t भट्ठी के लिए 3000 ~ 4000Nm³/h तक पहुंच जाता है।
कार्बन इंजेक्शन प्रणाली: फोमिंग स्लैग उत्पादन और जलमग्न आर्क संचालन के लिए उपयोग किया जाता है। फोमिंग स्लैग के साथ समन्वित, HIEAF ऑपरेटिंग वोल्टेज को और बढ़ा सकता है और पावर ग्रिड के उतार-चढ़ाव को कम कर सकता है।

4.3 गलाने का चक्र और तापमान

संपूर्ण-स्क्रैप गलाने का चक्र: 50 ~ 100t HIEAF के लिए,पावर-ऑन गलाने का समय 45 ~ 60 मिनट/हीट है. टैपिंग, पैचिंग और चार्जिंग सहित, कुल चक्र 60 ~ 80 मिनट है।
टैपिंग तापमान: स्टील ग्रेड के आधार पर,1600～1680℃, स्टेनलेस स्टील जैसे विशेष स्टील के लिए उच्च तापमान के साथ।

5. ऊर्जा खपत और पर्यावरण संरक्षण संकेतक

5.1 बिजली खपत सूचकांक

HIEAF पारंपरिक EAF की तुलना में बेहतर बिजली खपत के साथ, लंबे-आर्क ऑपरेशन के माध्यम से उच्च तापीय दक्षता प्राप्त करता है।

सभी शीत स्क्रैप प्रगलन:380～420 kWh/t स्टील
गर्म धातु जोड़ने या गर्म-चार्ज स्क्रैप के साथ: कम किया जा सकता है320～360 kWh/t स्टील

5.2 पावर ग्रिड हस्तक्षेप संकेतक

वोल्टेज फ़्लिकर (पीएसटी): द्वारा कम किया गया25%～35%पारंपरिक भट्टियों की तुलना में, हार्मोनिक और झिलमिलाहट सीमा के लिए पावर ग्रिड मानकों को पूरा करना आसान हो जाता है।
हार्मोनिक दमन: प्रतिक्रियाशील शक्ति क्षतिपूर्ति और फ़िल्टरिंग उपकरणों से सुसज्जित, यह जीबी/टी 14549 में निर्दिष्ट हार्मोनिक सीमाओं का अनुपालन कर सकता है।
