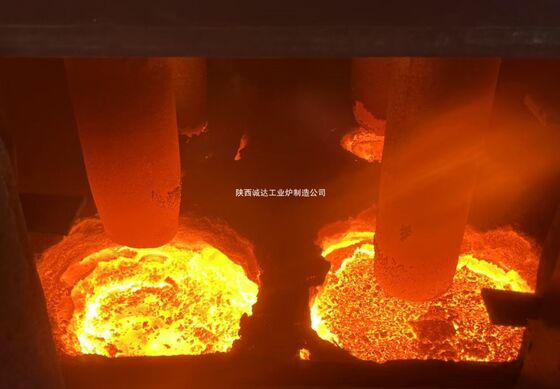

चार-इलेक्ट्रोड वाला बड़ा डीसी सबमर्ज्ड आर्क फर्नेस, जिसमें विश्व की अग्रणी तकनीक/आविष्कार पेटेंट हैं
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | Shaanxi Chengda |
| प्रमाणन | ISO 9001 |
| मॉडल संख्या | उपकरण प्रसंस्करण क्षमता के आधार पर बातचीत |
| न्यूनतम आदेश मात्रा | 1 इकाई |
| मूल्य | The price will be negotiated based on the technical requirements and supply scope of Party A |
| पैकेजिंग विवरण | पार्टी की विशिष्ट आवश्यकताओं के अनुसार चर्चा करें |
| प्रसव के समय | 2 से 3 महीने |
| भुगतान शर्तें | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | पूर्ण उत्पादन आपूर्ति श्रृंखला, समय पर आपूर्ति, और गुणवत्ता मानकों को पूरा करें |
उत्पाद विवरण
| प्रमुखता देना | बड़ा डीसी जलमग्न आर्क फर्नेस,चार-इलेक्ट्रोड इस्पात निर्माण फर्नेस,पेटेंट वाला सबमर्ज्ड आर्क फर्नेस |
||
|---|---|---|---|
उत्पाद विवरण
चार - इलेक्ट्रोड लार्ज डीसी सबमर्ज्ड आर्क फर्नेस
चार - इलेक्ट्रोड लार्ज डीसी सबमर्ज्ड आर्क फर्नेस एक भारी-ड्यूटी धातु विज्ञान उपकरण है जिसका उपयोग मुख्य रूप से फेरोअलॉय, औद्योगिक सिलिकॉन, कैल्शियम कार्बाइड आदि के उत्पादन के लिए अयस्कों को कम करने और गलाने के लिए किया जाता है। इसमें चार शीर्ष इलेक्ट्रोड एक आयत में व्यवस्थित होते हैं, एक प्रवाहकीय फर्नेस बॉटम एनोड, और एक उच्च-शक्ति थाइरिस्टर रेक्टिफायर बिजली आपूर्ति होती है, जो स्थिर आर्क, समान हीटिंग, कम ऊर्जा खपत और उच्च-दक्षता गलाने को प्राप्त करती है। नीचे एक विस्तृत अवलोकन दिया गया है:
1. बुनियादी संरचना और कार्य सिद्धांत
मुख्य घटक
- इलेक्ट्रोड सिस्टम: चार ऊर्ध्वाधर रूप से डाले गए ग्रेफाइट या स्व-बेकिंग इलेक्ट्रोड एक आयत में व्यवस्थित होते हैं (सामान्य वर्ग लेआउट), बड़े पैमाने पर भट्टियों के लिए 800 - 1200 मिमी व्यास के साथ।
- बिजली आपूर्ति प्रणाली: एक रेक्टिफायर ट्रांसफार्मर, थाइरिस्टर रेक्टिफायर कैबिनेट, डीसी रिएक्टर और शॉर्ट-नेट से बना है। यह इलेक्ट्रोड को आपूर्ति करने के लिए एसी पावर को डीसी पावर में परिवर्तित करता है, और डीसी रिएक्टर करंट सर्ज को दबाता है और आर्क को स्थिर करता है।
- फर्नेस बॉडी: इसमें एक स्टील शेल, एक रिफ्रैक्टरी लाइनिंग (उच्च-एल्यूमिना ईंटें + कार्बन रैमिंग मास), और एक प्रवाहकीय फर्नेस बॉटम (ग्रेफाइट-कार्बन ईंट एनोड + कॉपर कंडक्टिव लेयर) शामिल है, जो 1800 - 2200℃ के उच्च तापमान और मजबूत विद्युत चालकता का सामना कर सकता है।
- सहायक सिस्टम: इनमें एक कूलिंग वाटर सिस्टम, एक डस्ट रिमूवल सिस्टम, एक स्वचालित फीडिंग सिस्टम और गलाने के मापदंडों की वास्तविक समय निगरानी और समायोजन के लिए एक पीएलसी नियंत्रण प्रणाली शामिल है।
कार्य सिद्धांत
डीसी करंट शीर्ष इलेक्ट्रोड से सबमर्ज्ड आर्क और चार्ज के माध्यम से प्रवाहकीय फर्नेस बॉटम एनोड तक बहता है, जिससे एक स्थिर मुख्य करंट लूप बनता है। इस बीच, फर्नेस बॉटम और दीवार की कार्बन-आधारित सामग्रियों के माध्यम से एक द्वितीयक लूप बनता है ताकि विद्युत संतुलन सुनिश्चित किया जा सके। स्थिर डीसी आर्क एक मजबूत विद्युत चुम्बकीय सरगर्मी प्रभाव उत्पन्न करता है, जिससे पिघले हुए पूल में तापमान वितरण समान हो जाता है और कमी प्रतिक्रिया तेज हो जाती है।
2. प्रमुख तकनीकी पैरामीटर (विशिष्ट बड़े पैमाने पर मॉडल: 40 - 63MVA)
| पैरामीटर इंडेक्स | विशिष्टता रेंज |
|---|---|
| रेटेड क्षमता | प्रति बैच 30 - 120t पिघला हुआ लोहा (फेरोअलॉय गलाने के लिए) |
| रेटेड पावर | 40 - 63MVA |
| डीसी इनपुट वोल्टेज | 800 - 1200V |
| कुल रेटेड करंट | 30 - 60kA (प्रति इलेक्ट्रोड 7.5 - 15kA) |
| इलेक्ट्रोड व्यास | 800 - 1200mm |
| इलेक्ट्रोड खपत | 0.6 - 1.0kg/t (एसी भट्टियों की तुलना में 30% - 50% कम) |
| बिजली की खपत | 3800 - 4800kWh/t (औद्योगिक सिलिकॉन के लिए; एसी भट्टियों की तुलना में 5% - 12% कम) |
| गलाने का तापमान | 1800 - 2200℃ |
| शीतलन जल प्रवाह | 200 - 500m³/h; जल दाब: 0.4 - 0.6MPa |
| धूल हटाने की दक्षता | ≥99.5%; उत्सर्जन सांद्रता: ≤10mg/m³ |
| विद्युत चुम्बकीय सरगर्मी तीव्रता | 0.8 - 1.2T (चुंबकीय प्रेरण तीव्रता) |
3. पारंपरिक भट्टियों की तुलना में मुख्य लाभ
| लाभ | विवरण |
|---|---|
| स्थिर आर्क और समान हीटिंग | कोई आर्क झिलमिलाहट नहीं; विद्युत चुम्बकीय सरगर्मी हॉट स्पॉट को खत्म करती है, जिससे लाइनिंग क्षरण 20% - 30% कम हो जाता है और इसकी सेवा जीवन बढ़ जाती है। |
| कम ऊर्जा और इलेक्ट्रोड खपत | बिजली की खपत तीन-इलेक्ट्रोड एसी सबमर्ज्ड आर्क भट्टियों की तुलना में 5% - 12% कम है, और स्थिर आर्क जलने के कारण इलेक्ट्रोड की खपत 30% - 50% कम हो जाती है। |
| ग्रिड-फ्रेंडली प्रदर्शन | छोटे प्रतिक्रियाशील शक्ति में उतार-चढ़ाव और शून्य-क्रॉसिंग आर्क विलुप्त होने की कोई संभावना नहीं है; डीसी रिएक्टर इनरश करंट को दबाता है, जो कमजोर बिजली ग्रिड वाले क्षेत्रों के लिए उपयुक्त है। |
| उच्च गलाने की गुणवत्ता | समान तापमान क्षेत्र मिश्र धातु तत्व रिकवरी दर (Ni, Cr, Si) को ≥96% तक सक्षम बनाता है, और उत्पाद संरचना स्थिर है। |
| मजबूत मापनीयता | चार-इलेक्ट्रोड लेआउट लचीले बिजली विस्तार की अनुमति देता है, और अधिकतम एकल-भट्टी बिजली 100MVA तक पहुंच सकती है। |
4. अनुप्रयोग परिदृश्य
- फेरोअलॉय उत्पादन: उच्च-कार्बन फेरोक्रोम, फेरोसिलिकॉन, सिलिकॉनमैंगनीज और फेरोटंगस्टन को गलाने के लिए उपयोग किया जाता है, जो बड़े पैमाने पर और उच्च-गुणवत्ता वाले उत्पादन आवश्यकताओं के लिए उपयुक्त है।
- औद्योगिक सिलिकॉन गलाने: यह उच्च-शुद्धता सिलिका को संभाल सकता है, जिसमें 99.5% - 99.9% तक सिलिकॉन शुद्धता और एक उच्च गलाने की दर होती है।
- कैल्शियम कार्बाइड निर्माण: स्थिर उच्च-तापमान वातावरण ≥80% की कैल्शियम कार्बाइड सामग्री सुनिश्चित करता है और एसी भट्टियों की तुलना में ऊर्जा की खपत 8% - 10% कम करता है।
- दुर्लभ धातु पुनर्प्राप्ति: यह निकल-कोबाल्ट अयस्क और टैंटलम-नियोबियम अयस्क की कमी और गलाने के लिए लागू है, जिसमें जटिल कच्चे माल के लिए मजबूत अनुकूलन क्षमता है।
5. विशिष्ट विन्यास और संचालन नोट्स
विन्यास
- इलेक्ट्रोड लेआउट: इलेक्ट्रोड के लिए 2.5 - 4.0 मीटर की केंद्र-से-केंद्र दूरी के साथ एक वर्ग लेआउट, समान करंट वितरण सुनिश्चित करता है।
- बिजली आपूर्ति नियंत्रण: प्रत्येक इलेक्ट्रोड के लिए स्वतंत्र करंट समायोजन और आर्क लंबाई स्वचालित नियंत्रण प्राप्त करने के लिए दोहरे-रेक्टिफायर कैबिनेट समानांतर संचालन (प्रति कैबिनेट 20 - 30MVA) को अपनाएं।
- प्रवाहकीय फर्नेस बॉटम: एक बहु-ज़ोन समानांतर एनोड डिज़ाइन करंट घनत्व को कम करता है और फर्नेस बॉटम के सेवा जीवन को 50% तक बढ़ाता है।
ऑपरेशन नोट्स
- आर्क एक्सपोजर और ऊर्जा हानि को रोकने के लिए इलेक्ट्रोड सम्मिलन गहराई (1.2 - 1.8 मीटर) को सख्ती से नियंत्रित करें।
- शीतलन प्रणाली की पानी की गुणवत्ता (चालकता ≤50μS/cm) को बनाए रखें ताकि इलेक्ट्रोड और फर्नेस बॉडी बर्नआउट से बचा जा सके।
- उच्च-क्षारता वाले स्लैग सिस्टम (क्षारता R = 1.8 - 2.2) का उपयोग करें ताकि डिसल्फराइजेशन दर (≥85%) और मिश्र धातु रिकवरी दर में सुधार हो सके।
6. तीन-इलेक्ट्रोड एसी सबमर्ज्ड आर्क फर्नेस के साथ तुलना
| फ़ीचर | चार - इलेक्ट्रोड लार्ज डीसी सबमर्ज्ड आर्क फर्नेस | तीन - इलेक्ट्रोड एसी सबमर्ज्ड आर्क फर्नेस |
|---|---|---|
| आर्क स्थिरता | उच्च (शून्य-क्रॉसिंग विलुप्त होने की कोई संभावना नहीं) | कम (आर्क झिलमिलाहट, शोर ≥105dB) |
| बिजली की खपत | 3800 - 4800kWh/t | 4200 - 5200kWh/t |
| इलेक्ट्रोड खपत | 0.6 - 1.0kg/t | 1.2 - 2.0kg/t |
| लाइनिंग सेवा जीवन | 2 - 3 वर्ष | 1.2 - 1.8 वर्ष |
| ग्रिड प्रभाव | छोटा (कम प्रतिक्रियाशील शक्ति और वोल्टेज में उतार-चढ़ाव) | बड़ा (प्रतिक्रियाशील शक्ति क्षतिपूर्ति की आवश्यकता है) |
| रेट्रोफिट लागत | मध्यम (एक प्रवाहकीय फर्नेस बॉटम की आवश्यकता है) | कम |
7. विकास रुझान
- अति-उच्च शक्ति एकीकरण: एक एकल भट्टी की रेटेड शक्ति 80 - 120MVA तक पहुंच सकती है, जिसमें बिजली घनत्व में सुधार करने के लिए चार-इलेक्ट्रोड + मल्टी-बॉटम एनोड संरचना है।
- बुद्धिमान नियंत्रण: एआई-आधारित सिस्टम स्वचालित रूप से इलेक्ट्रोड की स्थिति, करंट और फीडिंग गति को समायोजित कर सकते हैं, जिससे गलाने का चक्र 10% - 15% कम हो जाता है।
- ऊर्जा-बचत और पर्यावरण संरक्षण उन्नयन: ऊर्जा की खपत को 15% - 20% तक कम करने के लिए अपशिष्ट ताप बिजली उत्पादन और ऑक्सीजन-समृद्ध गलाने को मिलाएं, और सख्त उत्सर्जन मानकों को पूरा करने के लिए एक कम-NOₓ दहन प्रणाली को अपनाएं।
