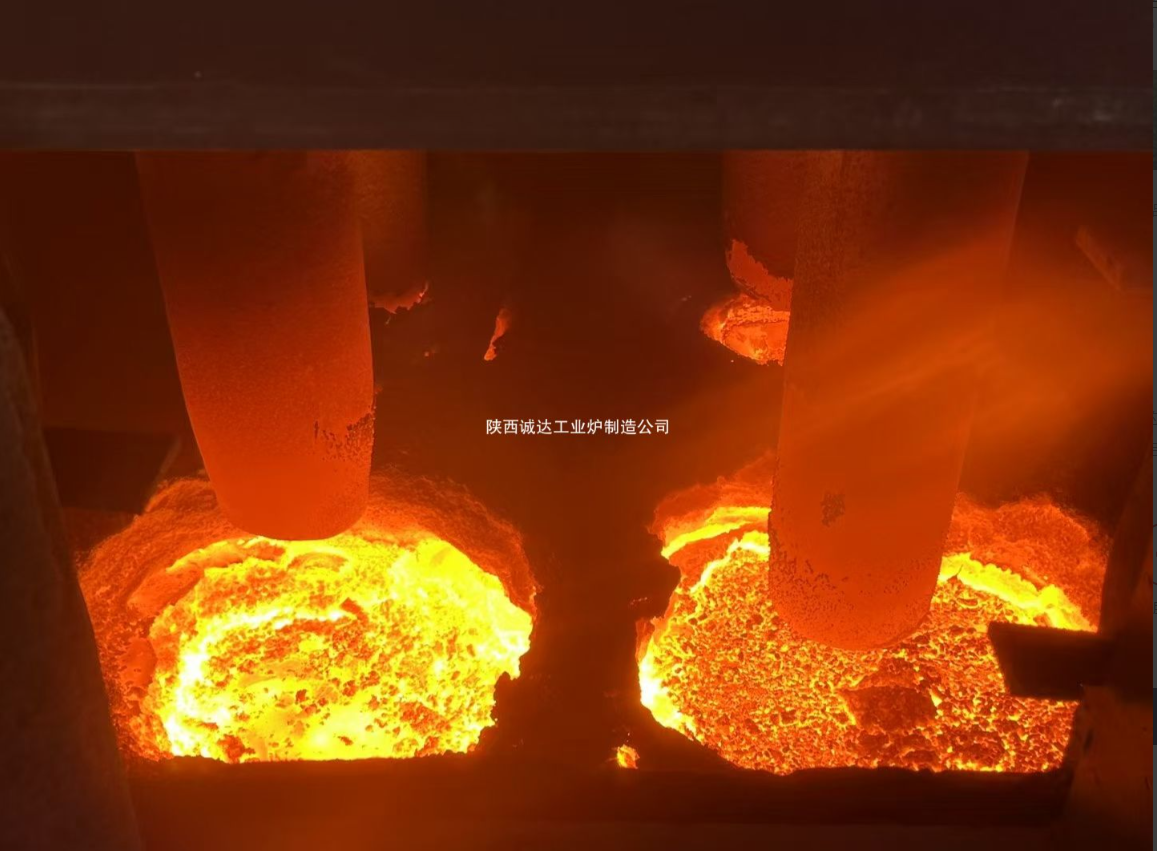

चार-इलेक्ट्रोड बड़ा डीसी जलमग्न आर्क फर्नेस

चार इलेक्ट्रोड बड़ी डीसी डूब आर्क फर्नेस धातु उद्योग में पिघलने अयस्क और अन्य कच्चे माल को कम करने के लिए इस्तेमाल किया उपकरण का एक प्रकार है।
संरचनात्मक विशेषताएं:
भट्ठी का शरीर: यह आमतौर पर भट्ठी के खोल और भट्ठी के अस्तर से बना होता है। भट्ठी का खोल सहायक और सुरक्षात्मक भूमिका निभाता है।भट्ठी की अस्तर उच्च एल्यूमिना ईंटों और अन्य अग्निरोधक सामग्री से बना है ताकि उच्च तापमान और भट्ठी में सामग्री के क्षरण का सामना किया जा सकेभट्ठी के शरीर के अंदर भट्ठी के प्रभार को समायोजित करने के लिए एक भट्ठी है।
इलेक्ट्रोड प्रणालीः इसमें चार इलेक्ट्रोड आयताकार आकार में व्यवस्थित होते हैं। आम तौर पर, ग्रेफाइट इलेक्ट्रोड या स्व-पकाए जाने वाले इलेक्ट्रोड का उपयोग किया जाता है।इलेक्ट्रोड इलेक्ट्रोड सहायक प्रणाली के माध्यम से बिजली की आपूर्ति के साथ जुड़ा हुआ है, जो विभिन्न उत्पादन आवश्यकताओं को अनुकूलित करने के लिए उठाने, दबाव रिलीज और अन्य कार्यों को महसूस कर सकता है।
धूम्रपान हुडः भट्ठी शरीर के शीर्ष पर स्थित है, यह खनिज पिघलने के दौरान उत्पन्न धुआं गैस को इकट्ठा करने के लिए प्रयोग किया जाता है,धुआं गैसों के पर्यावरण में जाने से रोकना और बाद में धुआं गैसों के उपचार को आसान बनाना.
परिचालन सिद्धांत
चार इलेक्ट्रोडों को भट्ठी के चार्ज में डाला जाता है और सबस्टेशन द्वारा प्रेषित वैकल्पिक धारा को रेक्टिफिकेशन डिवाइस द्वारा सीधी धारा में परिवर्तित किया जाता है,और ट्रांसफार्मर के लिए निरंतर धारा प्रेषित है, और फिर ट्रांसफार्मर द्वारा इलेक्ट्रोड सहायक प्रणाली को प्रेषित किया जाता है, और फिर इलेक्ट्रोड को प्रेषित किया जाता है।विद्युत विद्युत के माध्यम से भट्ठी चार्ज में प्रवेश करता है विद्युत और भट्ठी के नीचे कार्बोनेटेड सामग्री के बीच एक मुख्य सर्किट बनाने के लिए, भट्ठी के आवेश में धातु के मिश्रण और इलेक्ट्रोड, भट्ठी के आवेश को गर्म करने के लिए एक विद्युत चाप उत्पन्न करते हैं, भट्ठी के आवेश को उच्च तापमान तक पहुंचाते हैं और एक कमी प्रतिक्रिया उत्पन्न करते हैं।उसी समय, इलेक्ट्रोड से भट्ठी के तल तक कार्बन सामग्री,भट्ठी की दीवार से कार्बन सामग्री और माध्यमिक सर्किट वापस इलेक्ट्रोड के लिए बिजली संतुलन और भट्ठी में स्थिर संचालन सुनिश्चित करने के लिए प्रयोग किया जाता है.
लाभ
उच्च दक्षता और ऊर्जा संरक्षणः DC इलेक्ट्रिक हीटिंग में उच्च थर्मल दक्षता, कम ऊर्जा हानि और उच्च गर्मी उपयोग दर है,जो AC इलेक्ट्रिक डुबकी आर्क फर्नेस की तुलना में बिजली की खपत को कम कर सकता है.
पर्यावरण संरक्षण और उत्सर्जन में कमीः उच्च दक्षता के कारण उत्पन्न अपशिष्ट गैस, अपशिष्ट अवशेष और अन्य प्रदूषकों की संख्या अपेक्षाकृत कम होती है,और अपशिष्ट गैस उत्सर्जन को भट्ठी संरचना और धुआं निकास प्रणाली के अनुकूलन से और कम किया जा सकता हैपर्यावरण संरक्षण की आवश्यकताओं को पूरा करता है।
स्थिर संचालनः इलेक्ट्रोड में अच्छी स्थिरता है और यह फ्लैश करना आसान नहीं है, जिससे भट्ठी में तापमान वितरण अधिक समान हो जाता है,जो स्थिर उत्पादन और उत्पाद की गुणवत्ता में सुधार के लिए अनुकूल है.
विद्युत ऊर्जा का उच्च उपयोग दक्षताः प्रेरण, शोर, त्वचा प्रभाव और अन्य समस्याओं से बचें।
आवेदन क्षेत्र
इसका उपयोग मुख्य रूप से लोहे के मिश्र धातु के उत्पादन में किया जाता है, जैसे सिलिकॉन लोहे, मैंगनीज लोहे, क्रोमियम लोहे, वोल्फ्रेम लोहे, सिलिकॉन मैंगनीज मिश्र धातु आदि का पिघलना।इसका उपयोग कैल्शियम कार्बाइड जैसे रासायनिक कच्चे माल के उत्पादन में भी किया जा सकता है।, आदि। यह विभिन्न अयस्क और खनिज पाउडर जैसे कि मैंगनीज अयस्क, क्रोम अयस्क, सिलिका, मैंगनीज अयस्क पाउडर, निकल अयस्क पाउडर आदि को संसाधित कर सकता है।
