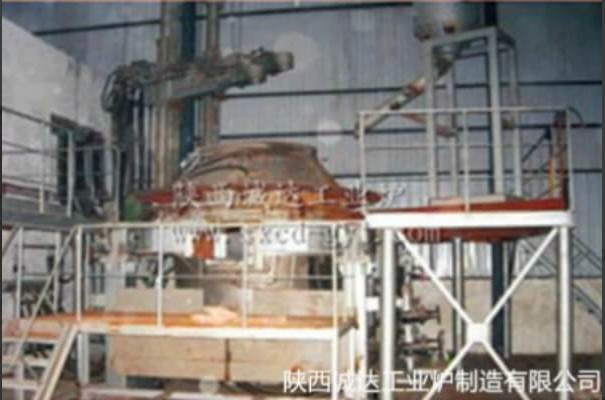

जिरकोनिया एल्यूमीनियम इलेक्ट्रिक आर्क फर्नेस उपकरण

उपकरण का परिचय
1.1 उपकरण मॉडल: HY2.8-4000KVA जिरकोनिया एल्यूमीनियम इलेक्ट्रिक आर्क फर्नेस उपकरण;
1.2 उपकरण उपयोगः मुख्य रूप से घर्षणों और जिरकोनिया कोरंडम, फ्यूज्ड एल्यूमिना, मललाइट आदि जैसी अग्निरोधक सामग्री के पिघलने के लिए उपयोग किया जाता है;
1.3 उपकरण का रूपः जिरकोनिया कोरंडम भट्ठी में एक स्थिर ट्यूब पानी से ठंडा भट्ठी कवर, शीर्ष फ़ीडिंग, शीर्ष उड़ाने ऑक्सीजन,और ऊपरी और निचले भट्ठी निकायों की बाहरी दीवारों (नीचे भट्ठी निकायों) छिड़काव पानी संरचना द्वारा ठंडा कर रहे हैंभट्ठी शरीर झुकाव और सामग्री को डिस्चार्ज करता है, और बाएं और दाएं ऑपरेशन रूपों में विभाजित है। इलेक्ट्रोड उठाने एक चर आवृत्ति मोटर या पूरी तरह से हाइड्रोलिक उठाने के रूप को अपनाता है,और स्वचालित नियंत्रण के लिए एक प्रोग्राम योग्य नियामक द्वारा नियंत्रित किया जा सकता है.
1.4 कारखाने से संबंधित मापदंड और ऊर्जा माध्यम की स्थितिः
1.4.1 विद्युत आपूर्ति की स्थितिः
एसी 10/35 केवी बिजली आपूर्ति प्रणाली
b. निम्न वोल्टेज वितरण प्रणाली
वोल्टेज 380V/220V

(2) संरचनात्मक विशेषताएं:
2.1 स्थिर ट्यूब या प्लेट पानी से ठंडा भट्ठी ढक्कन, शीर्ष फ़ीडिंग, शीर्ष फूंकने ऑक्सीजन, ऊपरी और निचले भट्ठी के खोल और निचली भट्ठी की दीवार के बाहर स्प्रे पानी शीतलन संरचना;
2.2 प्रत्येक चरण में एक स्थानिक त्रिकोण में व्यवस्थित एक ऊर्जा-बचत लघु जाल को अपनाया जाता है, जिसमें दीवार तांबे की सलाखों के माध्यम से दो बड़े अनुभाग के पानी से ठंडा केबल, मुआवजे होते हैं,तांबा स्टील मिश्रित प्रवाहकीय क्रॉस आर्म (ट्रॉली उठाने का प्रकार), आदि कम नेटवर्क प्रतिबाधा मूल्य ≤ 3m Ω, तीन चरण प्रतिबाधा असंतुलन ≤ 8%;
2.3 उन्नत और विश्वसनीय चर आवृत्ति मोटर प्रकार इलेक्ट्रोड लिफ्टिंग स्वचालित नियामकः स्वचालित और मैनुअल संचालन के लिए सक्षम। आर्क वर्तमान सेटिंग रेंजः 25% -150% lm.इलेक्ट्रोड प्रतिक्रिया समय0.15 एस.
2.4 भट्ठी के शरीर की झुकाव हाइड्रोलिक ट्रांसमिशन को अपनाता है और ब्लॉक प्रकार के हाइड्रोलिक वाल्वों को एकीकृत करता है;
2.5 इलेक्ट्रोड क्लैंप एक बेल्ट क्लैंपिंग विधि को अपनाता है, जो विश्वसनीय है और इसकी सेवा जीवन लंबी है।
2.6 इलेक्ट्रोड क्लैंपिंग में वायवीय ड्राइविंग विधि अपनाई जाती है.
2.7 इलेक्ट्रोड स्वचालित लिफ्टिंग नियामक को जर्मनी से सीएमएनएस पीएलसी प्रोग्राम करने योग्य नियंत्रक द्वारा नियंत्रित किया जाता है.
2.8 ट्रांसफार्मर का प्राथमिक वोल्टेज 10KV है और द्वितीयक वोल्टेज 220-110V है। कोई लोड विद्युत वोल्टेज विनियमन नहीं, शीर्ष आउटलेट विधि;
शीतलन जल प्रणाली में पानी के दबाव और तापमान की निगरानी के साथ-साथ ध्वनि और प्रकाश अलार्म हैं। बिजली के आउटेज को रोकने के लिए, उपयोगकर्ताओं को उच्च स्तर के पानी के टैंक स्थापित करने की आवश्यकता है।
2.10 विद्युत भट्ठी के मापदंडों की निगरानी और प्रबंधन औद्योगिक कंप्यूटरों द्वारा किया जाता है।

3यांत्रिक संरचना विवरण और कार्य सिद्धांत
जिरकोनिया कोरंडम भट्ठी एक स्थिर सीधी ट्यूब पानी ठंडा भट्ठी कवर, शीर्ष लोडिंग, और शीर्ष उड़ ऑक्सीजन है। भट्ठी शरीर मंच एक स्थिर अक्ष झुकाव विधि है,और भट्ठी की दीवार के बाहरी स्प्रे पानी शीतलन संरचना का गठन किया जाता हैइसके यांत्रिक भाग में निम्नलिखित भाग शामिल हैंः
a. ऊपरी और निचले भट्ठी निकायों;
b, भट्ठी झुकाव उपकरण;
सी, संक्षिप्त नेटवर्क प्रणाली;
d, स्थिर सीधा ट्यूब पानी से ठंडा भट्ठी कवर (प्लेट प्रकार);
ई, इलेक्ट्रोड उठाने की डिवाइस;
f, हाइड्रोलिक प्रणाली;
g, पानी शीतलन प्रणाली;
h, पनेमुटिक प्रणाली;

4प्रदर्शन लाभ
उच्च शुद्धता उत्पाद उत्पादनःसटीक तापमान नियंत्रण और अनुकूलित पिघलने की प्रक्रियाओं के माध्यम से, अशुद्धियों को प्रभावी ढंग से कम किया जा सकता है, जिससे उत्पादित जिरकोनिया कोरंडम उत्पादों की उच्च शुद्धता और स्थिर गुणवत्ता सुनिश्चित होती है।उदाहरण के लिए, भट्ठी के अंदर प्रतिक्रिया की परिस्थितियों के सख्त नियंत्रण के तहत, उत्पादित zirconia corundum उत्पादों में zirconia सामग्री लक्ष्य सीमा के भीतर स्थिर किया जा सकता है,बहुत कम अशुद्धियों के साथ, उच्च अंत अग्निरोधक सामग्री, इलेक्ट्रॉनिक सिरेमिक और अन्य उद्योगों के लिए ज़िरकोनिया कोरंडम गुणवत्ता की सख्त आवश्यकताओं को पूरा,उच्च गुणवत्ता वाले उत्पादों के उत्पादन के लिए मजबूत गारंटी प्रदान करना.
कुशल पिघलने की दक्षता:मजबूत आर्क हीटिंग क्षमता और उचित भट्ठी संरचना डिजाइन के साथ, भट्ठी सामग्री को पिघलने के लिए गर्म किया जा सकता है और अपेक्षाकृत कम समय में पिघलने की प्रतिक्रिया को पूरा किया जा सकता है,उत्पादन की दक्षता में काफी सुधारपारंपरिक पिघलने के उपकरण की तुलना में, प्रति यूनिट समय में जिरकोनिया कोरंडम का उत्पादन काफी बढ़ गया है।ज़िरकोनिया कोरंडम की बढ़ती बाजार मांग को प्रभावी ढंग से पूरा करना और उद्यमों के लिए उत्पादन दक्षता में सुधार की नींव रखना.
लचीली प्रक्रिया समायोजनःविभिन्न पिघलने की प्रक्रिया पैरामीटर जैसे इलेक्ट्रोड वर्तमान, वोल्टेज, चाप लंबाई, पिघलने का समय,और स्लैग संरचना को उत्पादन की विभिन्न जरूरतों और कच्चे माल की विशेषताओं के अनुसार लचीले ढंग से समायोजित किया जा सकता हैऑपरेटरों को केवल नियंत्रण इंटरफ़ेस पर संबंधित मापदंडों को इनपुट करने की आवश्यकता है और उपकरण तेजी से प्रतिक्रिया दे सकता है और स्वचालित रूप से इष्टतम कार्य स्थिति में समायोजित कर सकता है,जिर्कोनिया कोरंडम उत्पादों के विभिन्न विनिर्देशों के अनुकूलित उत्पादन का एहसास, विभिन्न बाजार मांगों के अनुकूल, और उद्यमों को अपने व्यवसाय का विस्तार करने के लिए व्यापक स्थान प्रदान करना।
ऊर्जा की बचत और पर्यावरण संरक्षण की विशेषताएं: डिजाइन में ऊर्जा उपयोग की दक्षता को पूरी तरह से ध्यान में रखा गया है, उन्नत बिजली प्रौद्योगिकी और कुशल भट्ठी इन्सुलेशन उपायों को अपनाया गया है,ट्रांसमिशन और रूपांतरण के दौरान ऊर्जा हानि को प्रभावी ढंग से कम करता हैएक ही समय में, एक व्यापक धुआं और धूल शुद्धिकरण प्रणाली से लैस,यह कुशलता से पिघलने की प्रक्रिया के दौरान उत्पन्न होने वाले हानिकारक धुएं और धूल को इकट्ठा और इलाज कर सकता है, पर्यावरण प्रदूषण को काफी कम करते हुए आधुनिक औद्योगिक हरित और सतत विकास की आवश्यकताओं को पूरा करते हैं।यह उद्यमों को एक अच्छी सामाजिक छवि स्थापित करते हुए परिचालन लागतों को कम करने में मदद करता है.
