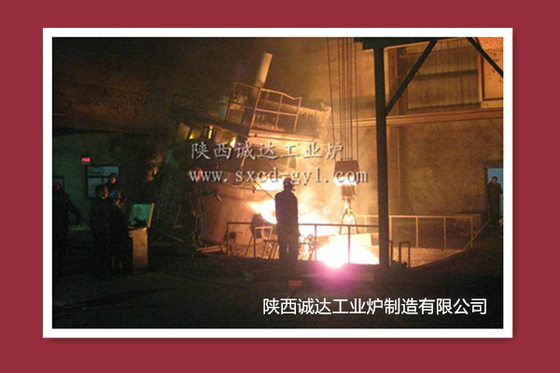

वैनाडियम लोहे की विद्युत चाप भट्ठी

वैनेडियम लोहे का धनुष भट्ठी एक प्रमुख उपकरण है जिसका उपयोग विशेष रूप से वैनेडियम लोहे के मिश्र धातुओं के उत्पादन के लिए किया जाता है।इस्पात और अन्य मिश्र धातुओं के उत्पादन में अनुप्रयोगों की एक विस्तृत श्रृंखला हैवैनाडियम लोहे के आर्क फर्नेस का प्रदर्शन और विशेषताएं सीधे वैनाडियम लोहे के उत्पादों की गुणवत्ता और उत्पादन दक्षता को निर्धारित करती हैं।

一संरचनात्मक डिजाइन:
कुशल और ऊर्जा-बचत भट्ठी शरीर
सटीक और स्थिर इलेक्ट्रोड प्रणाली
बुद्धिमान और लचीली नियंत्रण प्रणाली

二प्रदर्शन लाभः
उच्च शुद्धता वाले वैनेडियम लोहे का उत्पादन
कुशल पिघलने की दक्षता
प्रक्रिया के लचीले समायोजन
ऊर्जा की बचत और पर्यावरण संरक्षण विशेषताएं

वानाडियम का उत्पादन आम तौर पर इलेक्ट्रिक आर्क रिफाइनिंग भट्टियों का उपयोग करके किया जाता है, जिनकी क्षमता आमतौर पर 1.5 से 5 टन होती है।

三एक विद्युत चाप भट्ठी का मुख्य यांत्रिक उपकरण कई भागों से मिलकर बनता है, जिसमें भट्ठी का शरीर, भट्ठी का ढक्कन, भट्ठी का ढक्कन उठाने की तंत्र, प्रवाहकीय क्रॉस आर्म,इलेक्ट्रोड उठाने वाला यंत्र, भट्ठी शरीर झुकाव तंत्र, और अन्य सहायक उपकरणों.

1. भट्ठी शरीरःभट्ठी के शरीर में दो भाग होते हैंः एक धातु घटक और एक अग्निरोधक सामग्री से बने अस्तर। धातु घटक में भट्ठी के खोल, भट्ठी के दरवाजे और स्टील आउटलेट शामिल हैं।भट्ठी के खोल δ 16 मोटी स्टील प्लेट से वेल्डेड हैभट्ठी के दरवाजे का उपयोग भट्ठी के अंदर का निरीक्षण करने और स्लैग हटाने, नमूना लेने और खिलाए जाने जैसे कार्यों के लिए किया जाता है।भट्ठी के दरवाजे को आमतौर पर भट्ठी के दरवाजे से ढका जाता है, और भट्ठी के दरवाजे के अंदर ठंडा करने के लिए पानी का उपयोग किया जाता है। स्टील टैपिंग ग्रूव का उपयोग स्टील को टैप करने के लिए किया जाता है, और इसे भट्ठी के खोल पर बोल्ट द्वारा तय किया जाता है और अग्निरोधक सामग्रियों से ढका जाता है।
विद्युत चाप भट्ठी की अस्तर सामग्री के लिए आवश्यकताएंः 1 इसमें पर्याप्त अपवर्तकता और भार नरम करने की बिंदु होनी चाहिए; 2 इसमें मजबूत स्लैग प्रतिरोध होना चाहिए;3 तेजी से ठंडा करने और गर्म करने के लिए अच्छा प्रतिरोध होना चाहिए; 4 पर्याप्त शक्ति होनी चाहिए; 5 कम थर्मल चालकता और कम विद्युत चालकता।
2भट्ठी कवरःभट्ठी का ढक्कन एक प्लेट प्रकार का पानी से ठंडा भट्ठी का ढक्कन होता है जिसमें अंदर वेल्डेड स्लैग लटकने वाले नाखून होते हैं। सामान्य उपयोग के दौरान, स्लैग लटकाया जा सकता है, जो भट्ठी के ढक्कन के सेवा जीवन को बढ़ा सकता है।इलेक्ट्रोड सीलिंग रिंग एक अनुकूलित अग्निरोधक सामग्री रिंग है, भट्ठी कवर में आरक्षित इलेक्ट्रोड छेद पर स्थापित किया जाता है।
3भट्ठी कवर उठाने की तंत्रःयह दो पिस्टन सिलेंडर दो घुमावदार बीम के पीछे स्थापित होते हैं, जो भट्ठी कवर की छोटी अंगूठी श्रृंखला से जुड़े चार लिफ्टिंग बिंदुओं के माध्यम से भट्ठी कवर को उठाने या नीचे करने के लिए होते हैं.भट्ठी के ढक्कन की अधिकतम उठाने की ऊंचाई 300 मिमी है।
4. प्रवाहकीय क्रॉस आर्म:प्रवाहकीय क्रॉस आर्म मुख्य रूप से क्रॉस आर्म बॉडी, क्लैंप हेड, लूप सपोर्ट, ऑयल सिलेंडर, लीवर आदि से बना होता है। क्रॉस आर्म बॉडी को पानी ठंडा करने से घिरा होता है और अंदर पानी का चैनल होता है।यह तांबा स्टील समग्र प्लेट के साथ वेल्डेड है, जो मूल क्रॉस आर्म पर कई जटिल इन्सुलेशन भागों को कम करता है, इसकी संरचना को सरल बनाता है, वजन को कम करता है, संचरण शक्ति को बढ़ाता है और नेटवर्क हानि को लगभग 10% तक कम करता है।प्रवाहकीय क्लैंप क्रोम कांस्य सामग्री से बना हैयह हमारी कंपनी द्वारा विकसित और विशेष रूप से निर्मित एक पेटेंट उत्पाद है, और वर्तमान में इलेक्ट्रोड क्लैंप के लिए एक आदर्श सामग्री है।
ढीला इलेक्ट्रोड तंत्र एक वायवीय स्प्रिंग पुल रॉड प्रकार है।
5इलेक्ट्रोड उठाने वाला यंत्र: इलेक्ट्रोड लिफ्टिंग डिवाइस एक फिक्स्ड कॉलम प्रकार का है, और इलेक्ट्रोड लिफ्टिंग तंत्र में एक इलेक्ट्रिक मोटर, एक रिड्यूसर ड्रम, एक पोली असेंबली, एक स्टील वायर रस्सी शामिल है,और एक संतुलन हथौड़ा से लैस है.

ग्रेफाइट इलेक्ट्रोड के भौतिक गुणों के लिए मुख्य आवश्यकताएं निम्नलिखित हैं:
1 उच्च आयतन शक्ति; 2 कम प्रतिरोध गुणांक; 3 उच्च ताप चालकता; 4 कम थर्मल विस्तार गुणांक; 5 छोटा लोचदार मॉड्यूल और पर्याप्त यांत्रिक शक्ति।
6भट्ठी के शरीर की झुकाव तंत्र: भट्टी के शरीर की झुकाव तंत्र एक नीचे झुकाव प्रकार है जो दो झुकाव तेल सिलेंडरों के माध्यम से भट्टी के शरीर को 40-45 ° स्टील टपिंग ग्रूव दिशा की ओर झुका सकता है,यह सुनिश्चित करना कि भट्ठी में तैयार तरल पदार्थ को बाहर निकालने पर खाली कर दिया जाए, और स्टील टैपिंग के दौरान स्लैग हटाने, तापमान मापने, नमूनाकरण और अन्य कार्यों के लिए भट्ठी के दरवाजे की दिशा में 12-20 ° झुकाव।स्टील टपिंग ग्रूव के अंत एक छोटी दूरी के लिए क्षैतिज रूप से चलता है, और झुकाव की गति को समायोजित किया जा सकता है।
