बहुमूल्य धातुओं के निष्कर्षण के लिए तीन-तरफा उत्प्रेरक ((नया)

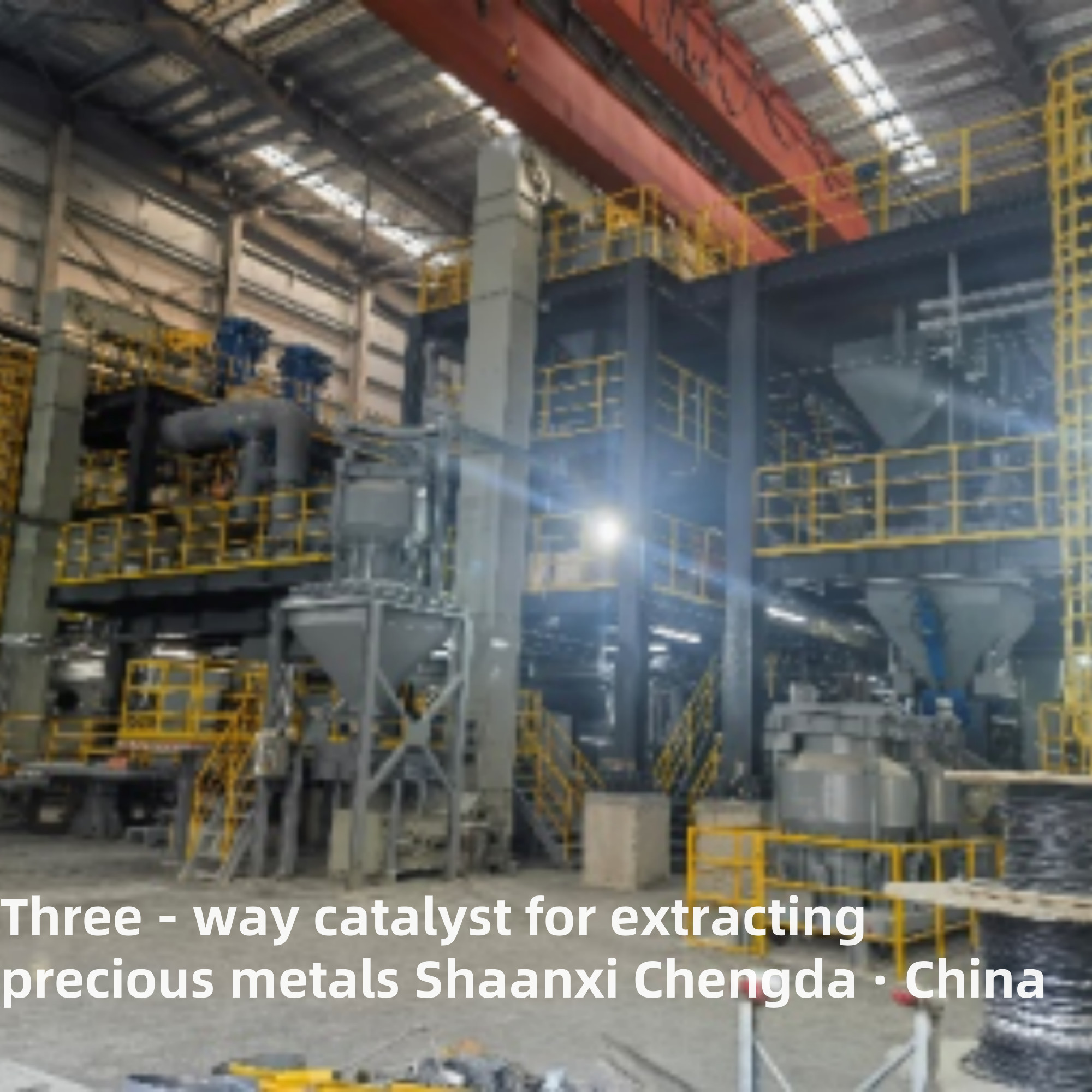

बहुमूल्य धातुओं के निष्कर्षण के लिए तीन-तरफा उत्प्रेरक

उपकरण का उपयोगः

इस उपकरण का उपयोग टीबीआरसी स्लैग, अपशिष्ट उत्प्रेरक, प्रवाह, फेसी मिश्र धातु आदि को ऊपरी खंड से प्राप्त करने के लिए किया जाता है,और सर्वोत्तम वसूली दर प्राप्त करने के लिए प्राथमिक पिघलने के चरण से स्लैग उत्पादों को फिर से संसाधित करें.

संरचनात्मक विशेषताएं:

1) एक स्थिर भट्ठी शरीर, अर्ध-बंद संयुक्त भट्ठी कवर का चयन करें;
2) पूरी तरह से पानी से ठंडा तांबा-स्टील मिश्रित प्रवाहकीय क्रॉस आर्म को अपनाएं;
3) शॉर्ट-नेट डिजाइन में तीन-चरण इलेक्ट्रोड त्रिकोण कनेक्शन विधि का उपयोग किया गया है, जिसमें अच्छा शॉर्ट-नेट मुआवजा, कम प्रतिबाधा, कम तीन-चरण असंतुलन गुणांक है,उच्च शक्ति कारक और महत्वपूर्ण ऊर्जा बचत प्रभाव;
4) नई वाटर-कूल्ड केबल तकनीक और फोर्जेड कॉपर शिंगल्स, वाटर-कूल्ड केबल और कॉपर पाइप कनेक्शन का उपयोग बटन प्रकार के कनेक्शन का चयन, जो संपर्क प्रतिरोध को कम कर सकता है;
5) पूर्ण हाइड्रोलिक लॉक को अपनाएं, इलेक्ट्रोड लिफ्टिंग हाइड्रोलिक आनुपातिक वाल्व नियंत्रण लिफ्टिंग को अपनाती है, पीएलसी नियंत्रण के साथ संयुक्त, इलेक्ट्रोड प्रणाली की संचालन दर में सुधार करती है;
6) निरंतर समान वितरण प्राप्त करने के लिए भट्ठी में बहु-बिंदु भोजन, सामग्री की मात्रा का स्वचालित नियंत्रण;
7) भट्ठी के आंतरिक अस्तर, भट्ठी के नीचे की ईंटों, चाप के नीचे की ईंटों और स्लैग लाइन में मैग्नेसिया-क्रोम ईंटों/एल्यूमीनियम-क्रोम ईंटों का उपयोग किया जाता है,और तांबे पानी जैकेट स्लैग लाइन पर मजबूत पानी ठंडा करने के लिए प्रयोग किया जाता है. The double water jacket design is used in the slag line to effectively guarantee the service life of the refractory materials in the furnace (2 years warranty for the side wall in contact with the molten liquidपिघले हुए तरल पदार्थ के साथ संपर्क में न आने वाली साइड वॉल के लिए 6 वर्ष की वारंटी और भट्ठी के नीचे के लिए 6 वर्ष की वारंटी);

प्रवाह आरेख के अंतर्गतः

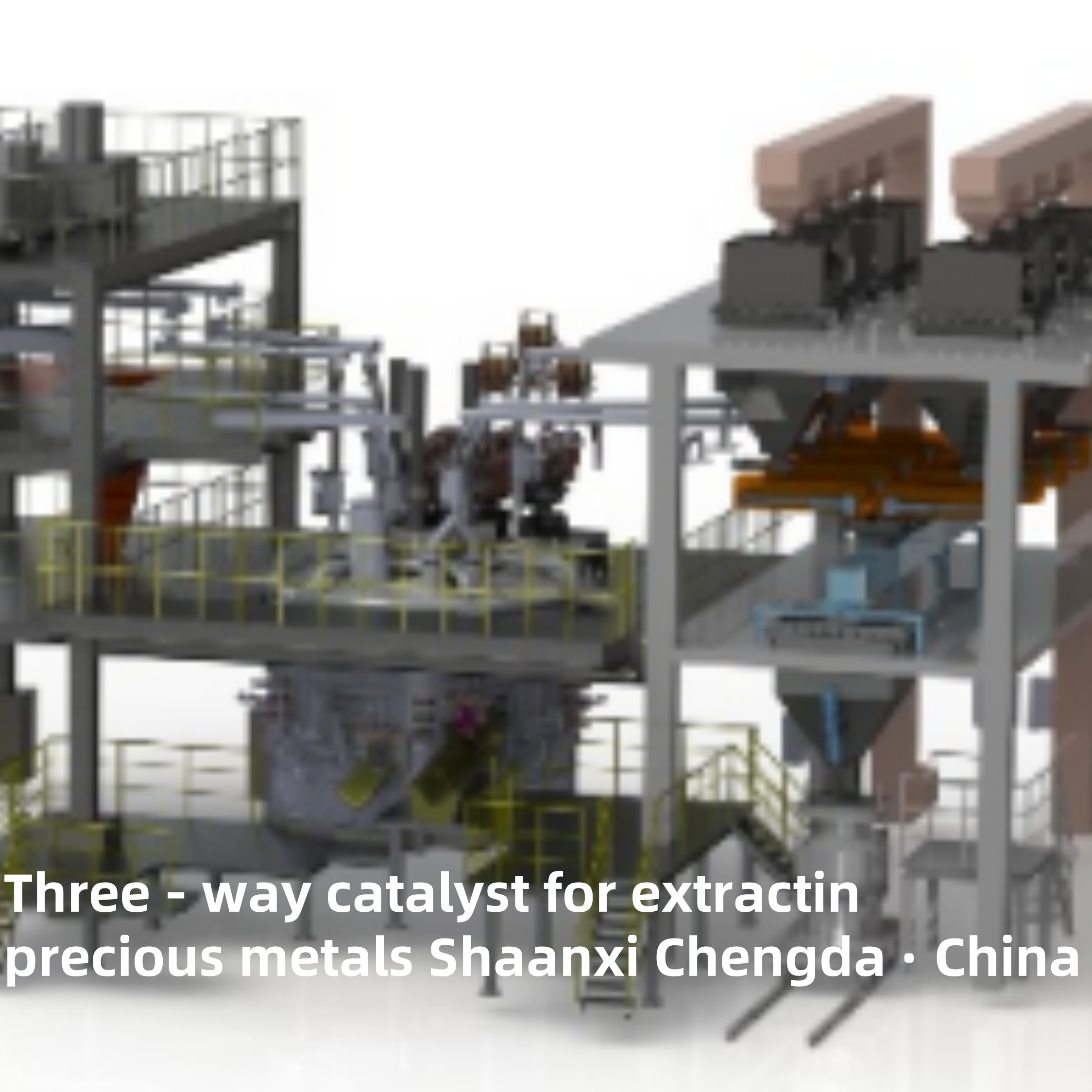

उपकरण की संरचनाः

यांत्रिक प्रणाली में मुख्य रूप से भट्ठी शरीर और तांबे के पानी के जैकेट, भट्ठी तल हवा शीतलन प्रणाली, अर्ध-बंद भट्ठी कवर, इलेक्ट्रोड उठाने प्रणाली, धुआं संग्रह प्रणाली,छोटी जाल प्रणाली, हाइड्रोलिक प्रणाली, शीतलन जल प्रणाली, ब्लैंकिंग प्रणाली, मिश्रण स्टेशन, लोहे और स्लैग निकासी प्रणाली, ऑपरेटिंग स्टील प्लेटफॉर्म, मिश्रण और ब्लैंकिंग स्टील प्लेटफॉर्म, भट्ठी अस्तर, आदि।विद्युत उपकरण मुख्य रूप से विद्युत भट्ठी ट्रांसफार्मर से बना है, उच्च वोल्टेज स्विचगियर, निम्न वोल्टेज नियंत्रण उपकरण और विद्युत भट्ठी की स्वचालित नियंत्रण प्रणाली।
