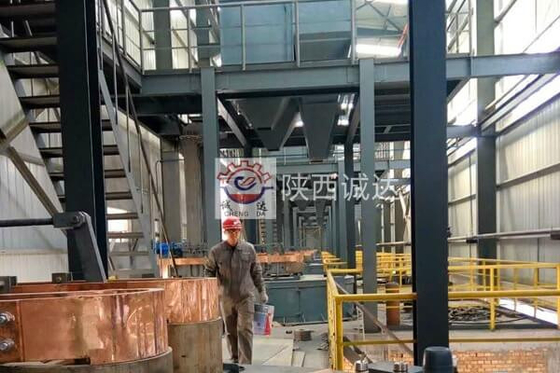

आईएसओ 9001 प्रमाणन के साथ सफेद कोरंडम इलेक्ट्रिक आर्क फर्नेस सिस्टम उपकरण

1परियोजना का अवलोकन:
1.1 उपकरण मॉडल: BGYL-2000KVA सफेद कोरंडम इलेक्ट्रिक आर्क फर्नेस सिस्टम उपकरण;
1.2 उपकरण उपयोगः मुख्य रूप से घर्षणों और अग्निरोधक सामग्री जैसे सफेद कोरंडम, पिघले एल्यूमिना, मललाइट आदि को पिघलने के लिए उपयोग किया जाता है;
1.3 उपकरण का रूपः सफेद कोरंडम भट्ठी एक स्थिर भट्ठी है, जिसमें भट्ठी की दीवार पर पानी से ठंडा भट्ठी कवर, स्कर्ट, शीर्ष फ़ीडिंग और बाहरी स्प्रे पानी शीतलन संरचना है।

2. सिस्टम विशेषताएं
2.1 भट्ठी के ऊपर से भोजन, पानी से ठंडा भट्ठी के ढक्कन और भट्ठी की दीवार पर बाहरी छिड़काव पानी ठंडा करने के संरचनात्मक रूप;
2.2 प्रत्येक चरण में एक ऊर्जा-बचत वाली छोटी जाल होती है, जो नरम तांबे की तारों से बनी होती है, जो दीवारों के माध्यम से तांबे की सलाखों, तांबे की सलाखों, संरचनात्मक स्टील के क्रॉसबार (ट्रॉली लिफ्टिंग प्रकार) आदि के माध्यम से होती है;
2.3 उन्नत और विश्वसनीय चर आवृत्ति मोटर प्रकार इलेक्ट्रोड उठाने स्वचालित नियामकः स्वचालित और मैनुअल संचालन के लिए सक्षम.
2.4 भट्ठी का खोल 20 ग्राम के बॉयलर स्टील से बना है, जिसकी मोटाई 20 मिमी है, बिना किसी सुदृढीकरण के, और भट्ठी की कार एक गोल संरचना को अपनाती है;भट्ठी कार के नीचे स्टील प्लेट और स्कर्ट 20 मिमी मोटी स्टील प्लेट से बने होते हैं;
2.5 इलेक्ट्रोड क्लैंप एक बेल्ट क्लैंपिंग विधि को अपनाता है, जो विश्वसनीय और लंबी सेवा जीवन है;
2.6 इलेक्ट्रोड क्लैंपिंग में वायवीय ड्राइविंग पद्धति को अपनाया गया है;
2.7 ट्रांसफार्मर का प्राथमिक वोल्टेज 35KV है और द्वितीयक वोल्टेज 200-130V सात स्तरों में है। लोड वोल्टेज विनियमन पर, शीर्ष लाइन विधि;
2.8 शीतलन जल प्रणाली के इनलेट में दबाव और पानी के तापमान की निगरानी के साथ-साथ ध्वनि और प्रकाश अलार्म से लैस है।
2.9 विद्युत भट्ठी के मापदंडों की निगरानी और प्रबंधन एक टच स्क्रीन के माध्यम से किया जाता है.
2.10 सामग्री ले जाने वाली एक अति घने चरण वाली वायवीय ले जाने वाली प्रणाली को अपनाती है।

3प्रणाली संरचना विवरण और कार्य सिद्धांत
सफेद कोरंडम भट्ठी एक स्थिर सीधी ट्यूब पानी से ठंडा भट्ठी है जिसमें एक निश्चित भट्ठी कवर, स्कर्ट, शीर्ष लोडिंग, और भट्ठी शरीर प्लेटफॉर्म है।भट्ठी की दीवार के बाहरी स्प्रे पानी शीतलन संरचना निम्नलिखित यांत्रिक भागों से बना है:
a, भट्ठी का शरीर;
b, ओवन कार;
सी, माध्यमिक लघु नेटवर्क प्रणाली;
d. स्थिर सीधा ट्यूब पानी से ठंडा भट्ठी कवर और स्कर्ट;
ई, कार नियंत्रक;
f, पानी शीतलन प्रणाली;
g, अल्ट्रा घने चरण परिवहन प्रणाली
h, धूल हटाने की प्रणाली
i, विद्युत नियंत्रण प्रणाली

कार्य सिद्धांत
यह यंत्र विद्युत ऊर्जा पर आधारित है और विद्युत् और भट्ठी के चार्ज के बीच बने आर्क से निकलने वाली प्रचंड गर्मी का उपयोग करके पिघलता है।जब विद्युत को इलेक्ट्रोड के माध्यम से भट्ठी में लाया जाता है, एक चाप डिस्चार्ज घटना इलेक्ट्रोड के अंत और भट्ठी चार्ज के बीच शुरू हो जाता है। इस क्षण में चाप क्षेत्र में तापमान तुरंत 3000 °C से अधिक हो गया,और शक्तिशाली थर्मल ऊर्जा तेजी से मुख्य रूप से औद्योगिक एल्यूमीनियम पाउडर से बना भट्ठी चार्ज पिघलाउच्च तापमान की स्थितियों में, भट्ठी का प्रभार जटिल भौतिक और रासायनिक परिवर्तनों की एक श्रृंखला से गुजरता है, अंततः उच्च गुणवत्ता वाले सफेद कोरंडम बनाने के लिए ठंडा और ठोस हो जाता है।पिघलने की प्रक्रिया के दौरान, विद्युत ऊर्जा को कुशलता से ताप ऊर्जा में परिवर्तित किया जाता है, जिससे सफेद कोरंडम के गठन के लिए आवश्यक उच्च तापमान की स्थिति प्रदान होती है।सटीक तापमान नियंत्रण और स्थिर चाप वातावरण सफेद कोरंडम उत्पादों की गुणवत्ता की स्थिरता सुनिश्चित करते हैं.

तकनीकी पैरामीटरः
बिजली विनिर्देशोंः आम तौर पर उच्च शक्ति बिजली आपूर्ति के लिए उपयुक्त है, जैसे कि HY2.8-4000KVA सफेद कोरंडम इलेक्ट्रिक आर्क फर्नेस उपकरण, एसी 10kV बिजली आपूर्ति प्रणाली, 10kV ± 10%,3 चरण, आवृत्ति 50 ± 0.5 हर्ट्ज; निम्न वोल्टेज वितरण प्रणाली का वोल्टेज 380V/220V+10%-15% है, 50 ± 0.5 हर्ट्ज की आवृत्ति के साथ।शक्तिशाली और स्थिर शक्ति इनपुट बिजली चाप भट्टियों में उच्च तापमान उत्पन्न करने के लिए ऊर्जा की जरूरतों को पूरा करता है.
इलेक्ट्रोड पैरामीटरः उच्च गुणवत्ता वाले ग्रेफाइट इलेक्ट्रोड आमतौर पर चुने जाते हैं, जिनमें अच्छी चालकता और उच्च तापमान प्रतिरोध होता है।और इलेक्ट्रोड के अन्य आयाम विद्युत चाप भट्ठी के विशिष्ट विनिर्देशों और उत्पादन प्रक्रिया आवश्यकताओं के अनुसार निर्धारित कर रहे हैंउदाहरण के लिए, सामान्य इलेक्ट्रोड व्यास 250 मिमी है, जो उच्च तापमान और उच्च वर्तमान वातावरण में स्थिर रूप से काम कर सकता है,आर्क के निरंतर उत्पादन और भट्ठी के अंदर गर्मी की स्थिर आपूर्ति सुनिश्चित करना.
तापमान नियंत्रण: यह उपकरण अत्यधिक सटीक तापमान नियंत्रण प्राप्त कर सकता है, जल्दी से भट्ठी के अंदर तापमान को 2000 °C से ऊपर उठा सकता है और बनाए रख सकता है,सफेद कोरंडम पिघलने में उच्च तापमान के लिए सख्त आवश्यकताओं को पूराउन्नत तापमान निगरानी और नियंत्रण प्रणालियों के माध्यम से, इलेक्ट्रोड वर्तमान, वोल्टेज और अन्य मापदंडों का वास्तविक समय समायोजन भट्ठी के अंदर समान और स्थिर तापमान सुनिश्चित करता है,सफेद कोरंडम के उच्च गुणवत्ता वाले पिघलने के लिए विश्वसनीय गारंटी प्रदान करना.
आउटपुट संकेतकः उदाहरण के तौर पर HY2.8-4000KVA उपकरण लेते हुए, उपकरण के एक सेट का दैनिक आउटपुट 25 टन तक पहुंच सकता है।यदि वर्ष में 330 कार्यदिवस के साथ निरंतर कार्य प्रणाली के आधार पर गणना की जाती है30000 टन के वार्षिक उत्पादन को प्राप्त करने के लिए ऐसे उपकरणों के चार सेटों की आवश्यकता होती है।विभिन्न विनिर्देशों के विद्युत चाप भट्ठी प्रणाली उपकरण का उत्पादन भिन्न होता है, और उचित चयन उद्यम के उत्पादन के पैमाने और बाजार की मांग के अनुसार किया जा सकता है।
2.11 धूल हटाने की प्रणाली चक्रवात बैग फिल्टर की दो-चरण धूल हटाने की प्रणाली को अपनाती है।
