फेरोवनैडियम डीसी फर्नेस उपकरण और तकनीकी मापदंड
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | Shaanxi Chengda |
| प्रमाणन | ISO 9001 |
| मॉडल संख्या | उपकरण प्रसंस्करण क्षमता के आधार पर बातचीत करें |
| न्यूनतम आदेश मात्रा | 1 इकाई |
| मूल्य | The price will be negotiated based on the technical requirements and supply scope of Party A |
| पैकेजिंग विवरण | पार्टी ए की विशिष्ट आवश्यकताओं के अनुसार चर्चा करें |
| प्रसव के समय | 2 महीने |
| भुगतान शर्तें | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | पूर्ण उत्पादन आपूर्ति श्रृंखला, समय पर आपूर्ति और गुणवत्ता मानकों को पूरा करें |
उत्पाद विवरण
| परिचालन तापमान | 1600 डिग्री सेल्सियस तक | संरक्षा विशेषताएं | अधिक तापमान से सुरक्षा, आपातकालीन शटडाउन |
|---|---|---|---|
| उद्गम देश | शानक्सी, चीन | डेटा विश्लेषण | शुद्ध |
| इलेक्ट्रिक गधे का प्रकार | कोरंडम भट्ठी | वोल्टेज | 380 |
| चरणों की संख्या | 3 | नियंत्रण प्रणाली | पीएलसी-आधारित नियंत्रण प्रणाली |
| DIMENSIONS | क्षमता के आधार पर अनुकूलन योग्य | उपकरण प्रकार | पिघलने की भट्ठी |
| मुख्य घटक | पीएलसी, असर, पंप | स्थापना प्रकार | स्थिर या मोबाइल |
| प्रमुखता देना | फेरोवनैडियम सीसी भट्ठी उपकरण,फेरोलेय पिघलने भट्ठी पैरामीटर,सीसी भट्ठी तकनीकी विनिर्देश |
||
उत्पाद विवरण

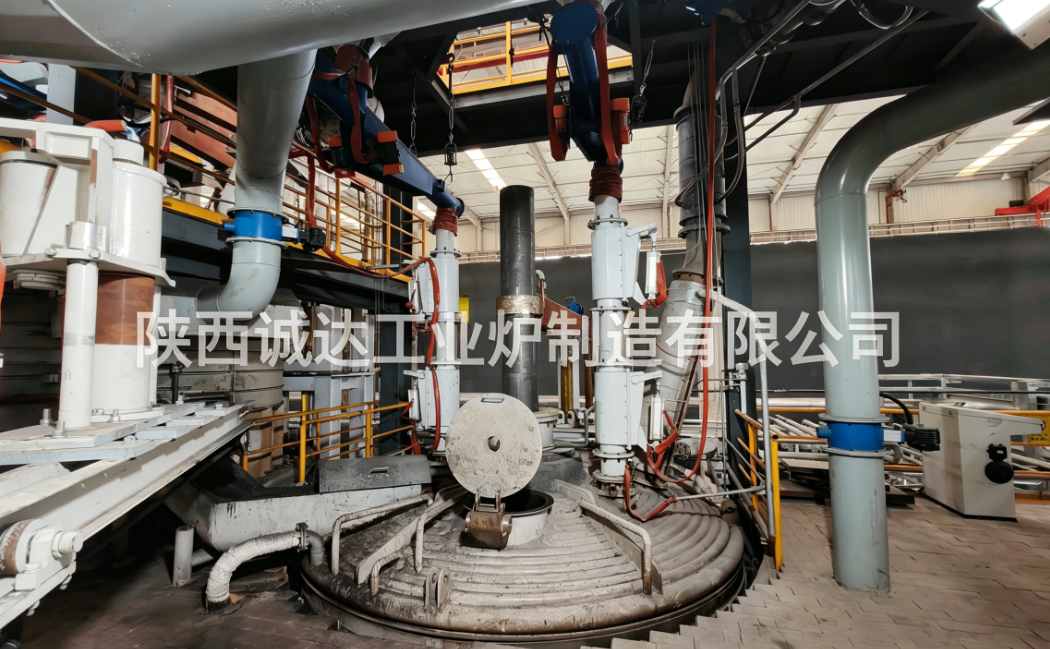

फेरोवनैडियम डीसी फर्नेस: उपकरण और तकनीकी मापदंड
1उपकरण का अवलोकन
फेरोवनैडियम डीसी भट्ठी एकएकल शीर्ष कैथोड + भट्ठी के नीचे का एनोडसीसी आर्क फर्नेस संरचना, सिलिकोटर्मिक या एल्युमिनोटर्मिक रिडक्शन प्रक्रियाओं के माध्यम से FeV40, FeV50 और FeV60 फेरोवनैडियम के उत्पादन के लिए उपयुक्त है।पारंपरिक तीन चरणों के एसी फेरोवनैडियम भट्टियों की तुलना में, यह प्रमुख लाभ प्रदान करता हैः केंद्रित और स्थिर विद्युत चाप, 40% ~ 50% कम ग्रेफाइट इलेक्ट्रोड खपत, कम ग्रिड हार्मोनिक विकृति, 0.90 ~ 0 का प्राकृतिक शक्ति कारक।96, उच्च पिघले हुए पूल थर्मल दक्षता, लंबे समय तक अग्निरोधक सेवा जीवन और 20 डीबी से अधिक शोर में कमी।
मानक एकल भट्ठी आउटपुट क्षमताः 1.5 टन, 3 टन और 5 टन तैयार फेरोवनैडियम भट्टियों, पूरी तरह से संचालित बिजली की आपूर्ति, पानी ठंडा,हाइड्रोलिक झुकाव और पूर्ण स्वचालित पीएलसी नियंत्रण प्रणाली.
2. पूर्ण उपकरण प्रणाली की संरचना
2.1 विद्युत आपूर्ति एवं सुधार प्रणाली (कोर पावर यूनिट)
- उच्च वोल्टेज बिजली वितरण इकाई10kV इनकमिंग कैबिनेट, आइसोलेशन स्विच, वैक्यूम सर्किट ब्रेकर, एसवीजी रिएक्टिव पावर फिल्टर मुआवजा उपकरण; एसी भट्टियों की तुलना में केवल 50% ~ 70% तक ग्रिड फ्लिप को दबाता है।
- लोड पर टैप-चेंजिंग रेक्टिफायर ट्रांसफार्मरमुख्य धारा क्षमताएंः 1800kVA / 2500kVA / 3200kVAप्राथमिक पक्षः 10kV; कई नल स्थितियों के साथ 90 ~ 220V से समायोज्य माध्यमिक एसी आउटपुट
- तीन चरण पूर्ण नियंत्रित ब्रिज रेक्टिफायरबंद सर्किट पानी शीतलन के साथ उच्च शक्ति वाले थाइरिस्टोर रेक्टिफायर; प्रतिवर्ती सकारात्मक/नकारात्मक ध्रुवीयता स्विचिंग के साथ स्थिर सीधी धारा के आउटपुट;अतिप्रवाह के खिलाफ एकीकृत बहु-इंटरलॉक सुरक्षा, ओवरवोल्टेज, उच्च पानी का तापमान और पानी का रिसाव।
- संक्षिप्त नेटवर्क संवाहक प्रणाली
- ऊपरी कैथोड: पानी से ठंडा प्रवाहकीय क्रॉस आर्म, तांबा संपर्क जूता, एकल ग्रेफाइट कैथोड इलेक्ट्रोड
- भट्ठी के नीचे का एनोड: तांबे के प्रवाहकीय आधार प्लेट, पानी से ठंडा प्रवाहकीय समर्थन, भट्ठी के नीचे के प्रवाहकीय स्टील के बंडल
- प्रवाहकीय हानि को कम करने के लिए वर्तमान घनत्व ≤3A/mm2 के साथ बड़े पारवर्ती आंतरिक पानी से ठंडा लचीला केबल
2.2 भट्ठी शरीर प्रणाली
- ओवन शेलउच्च तापमान विकिरण से कटाव को कम करने के लिए ऊपरी खंड पर दो-परत के परिसंचारी पानी के जैकेट और स्लग लाइन पर गहन पानी ठंडा करने के साथ बेलनाकार स्टील प्लेट खोल;तापमान मापने और पानी के रिसाव का पता लगाने के सेंसर से सुसज्जित.
- फेरोवनैडियम पिघलने के लिए विशेष क्षारीय अग्निरोधक अस्तर
- भट्ठी के तल और पिघला हुआ पूलः पिघला हुआ मैग्नेसिया ईंट, मैग्नेसिया-कार्बन ईंट (उच्च कमी तापमान 1800~2100°C के बावजूद)
- स्लग लाइन भट्ठी की दीवारः क्रोम-मैग्नेसिया ईंट; एनोड के रूप में भट्ठी के तल पर बिछाया गया प्रवाहकीय स्टील प्लेट
- ट्यूबलर पूरी तरह से पानी से ठंडा भट्ठी कवर फ़ीडिंग पोर्ट, धुआं गैस नलिका और केंद्रीय इलेक्ट्रोड छेद के साथ आरक्षित
- भट्ठी झुकाव तंत्रपूर्ण हाइड्रोलिक द्विपक्षीय झुकाव, झुकाव कोण 0~110°, झुकाव गति 0.5~2°/मिनट; तीन पोजिशनिंग मोडः पिघलने क्षैतिज स्थिति, स्लैग टैपिंग स्थिति और धातु टैपिंग स्थिति,यांत्रिक तालाबंदी उपकरण के साथ.
- भट्ठी कवर लिफ्टिंग और घूर्णन उपकरणहाइड्रोलिक लिफ्टिंग + रोटरी संरचना; ओवन पैचिंग, स्लैग लाइन सफाई और इलेक्ट्रोड प्रतिस्थापन के लिए लिफ्टिंग के बाद कवर दूर घूम सकता है।
2.3 हाइड्रोलिक इलेक्ट्रोड लिफ्टिंग सिस्टम
- एकल कैथोड ग्रेफाइट इलेक्ट्रोड के स्वतंत्र ऊर्ध्वाधर समायोजन के लिए एकल स्तंभ हाइड्रोलिक उठाने इकाई
- पीएलसी आनुपातिक वाल्व दोहरी बंद चक्र नियंत्रण (वोल्टेज + वर्तमान के माध्यम से निरंतर शक्ति विनियमन), मैनुअल और स्वचालित मोड के बीच स्विच करने योग्य
- इलेक्ट्रोड स्ट्रोकः 1200~1400mm; लिफ्टिंग प्रतिक्रिया समय ≤0.3s डुबकी हुई चाप को स्थिर करने और चाप टूटने या इलेक्ट्रोड फ्रैक्चर से बचने के लिए
2.4 परिसंचारी जल शीतलन प्रणाली
- रेक्टिफायर के लिए स्वतंत्र बंद शुद्ध जल शीतलन इकाई
- भट्ठी के खोल के लिए साझा औद्योगिक परिसंचारी शीतलन पानी पानी के जैकेट, भट्ठी कवर, प्रवाहकीय क्रॉस आर्म, पानी से ठंडा केबल और तांबे के जूते
- इनलेट पानी का तापमान ≤32°C, आउटलेट पानी का तापमान ≤45°C, प्रवाह दर, दबाव और तापमान के लिए इंटरलॉक अलार्म के साथ
2.5 स्वचालित नियंत्रण प्रणाली
पीएलसी + ऊपरी कंप्यूटर डीसीएस केंद्रीकृत निगरानीः
- स्वचालित पिघलने वक्र संचालन (आर्क प्रहार, पिघलने, कमी, शोधन और टैपिंग चरणों के लिए शक्ति स्वतः समायोजन)
- डीसी वोल्टेज, धारा, शक्ति और बिजली की खपत का वास्तविक समय रिकॉर्डिंग और संचय
- जल शीतलन, हाइड्रोलिक प्रणाली, झुकाव और इलेक्ट्रोड उठाने के लिए इंटरलॉक सुरक्षा और दोष अलार्म भंडारण
- प्रक्रिया मापदंडों का भंडारण, ऐतिहासिक वक्रों का निर्यात और आउटपुट सांख्यिकी
2.6 सहायक समर्थन प्रणाली
- कच्चे माल के बैचिंग सिस्टमः साइलो, बेल्ट कन्वेयर, इलेक्ट्रॉनिक बैचिंग वेल्स (सटीकता ±0.5%), मिश्रण मशीनें
- धुआं गैस धुआं हटाने की प्रणालीः पानी से ठंडा धुआं + बैगहाउस धूल कलेक्टर, धूल हटाने की दक्षता ≥99.5%
- कास्टिंग, कूलिंग, क्रशिंग, स्क्रीनिंग और स्लैग रीसाइक्लिंग सिस्टम
3भट्ठी के मॉडल के अनुसार मुख्य मानक तकनीकी मापदंड
3.1 कोर पावर सप्लाई और सुधार पैरामीटर
| पैरामीटर वस्तु | 1.5 टन फेरोवनैडियम डीसी फर्नेस | 3 टन फेरोवनैडियम डीसी फर्नेस | 5 टन फेरोवनैडियम डीसी फर्नेस |
|---|---|---|---|
| रेक्टिफायर ट्रांसफार्मर क्षमता | 1800kVA | 2500kVA | 3200kVA |
| उच्च वोल्टेज से आने वाली आपूर्ति | 10kV, 50Hz | 10kV, 50Hz | 10kV, 50Hz |
| माध्यमिक एसी टैप रेंज | 90~220V (8 नल) | 90~220V (10 नल) | 100~240V (10 नल) |
| नामित डीसी आउटपुट करंट | 6000 ए | 8000A | 11000A |
| डीसी नो-लोड वोल्टेज | 230 वोल्ट | 240V | 260V |
| प्राकृतिक शक्ति कारक | 0.90 ~ 0.94 | 0.91 ~ 0.95 | 0.92 ~ 0.96 |
| रेक्टिफायर शीतलन मोड | बंद सर्किट जल शीतलन | बंद सर्किट जल शीतलन | बंद सर्किट जल शीतलन |
3.2 यांत्रिक भट्ठी शरीर के मापदंडों
| पैरामीटर वस्तु | 1.5t भट्ठी | 3 टन की भट्ठी | 5 टन की भट्ठी |
|---|---|---|---|
| एकल-बैच तैयार फेरोवनैडियम उत्पादन | 1.5t प्रति गर्मी | 3 टन प्रति गर्मी | 5 टन प्रति गर्मी |
| भट्ठी के खोल का आंतरिक व्यास | Φ2600 मिमी | Φ2900 मिमी | Φ3300 मिमी |
| प्रभावी भट्ठी की ऊंचाई | 1600 मिमी | 1850 मिमी | 2100 मिमी |
| कैथोड ग्राफाइट इलेक्ट्रोड स्पेक्ट्रम. | Φ200 मिमी | Φ250 मिमी | Φ300 मिमी |
| इलेक्ट्रोड वर्तमान घनत्व | 5.8~6.5A/cm2 | 5.8~6.5A/cm2 | 5.8~6.5A/cm2 |
| अधिकतम इलेक्ट्रोड स्ट्रोक | 1200 मिमी | 1300 मिमी | 1400 मिमी |
| अधिकतम भट्ठी झुकाव कोण | 105° | 110° | 110° |
| झुकाव ड्राइव | दोहरी हाइड्रोलिक सिलेंडर | दोहरी हाइड्रोलिक सिलेंडर | दोहरी हाइड्रोलिक सिलेंडर |
| ओवन कवर शीतलन प्रकार | पूर्ण ट्यूबलर वाटर कूलिंग | पूर्ण ट्यूबलर वाटर कूलिंग | पूर्ण ट्यूबलर वाटर कूलिंग |
3.3 परिचालन पिघलने के मापदंड (FeV40 उत्पादन)
- तापमान सीमा
- पिघलने और गर्म करने का चरणः 1600~1700°C
- मुख्य कमी प्रतिक्रिया चरणः 1800~2100°C (एल्युमिनोथर्मिक/सिलिकोटर्मिक कमी V2O5)
- रिफाइनिंग और डिसिलिकनीकरण चरणः 1650~1850°C
- एकल ताप पिघलने का चक्रकुल अवधिः 70~90 मिनट प्रति गर्मी; कमी चरण 40~55 मिनट, शोधन चरण 10~20 मिनट
- बिजली खपत सूचकांकव्यापक पिघलने की बिजली की खपतः 1200~1300 kWh/t FeV40; 5%~8% बिजली की बचत AC भट्टियों की तुलना में
- सामग्री नियंत्रण
- स्लैग बेसिनिटी नियंत्रणः 1.3~1.7 (चूना द्वारा समायोजित)
- अपशिष्ट दुबला स्लैग में V2O5 सामग्री ≤0.35%; कुल वानाडियम वसूली दर 97%~98%
- इलेक्ट्रोड की खपतडीसी भट्ठी के ग्रेफाइट इलेक्ट्रोड की खपतः 0.8~1.1kg/t फेरोवनैडियम; पारंपरिक तीन चरण एसी भट्ठीः 1.6~2.0kg/t, लगभग 50% की कमी
4डीसी फेरोवनैडियम फर्नेस के मुख्य तकनीकी फायदे
- केंद्रित आर्क हीट: एकल-इलेक्ट्रोड डीसी आर्क पिघले हुए पूल में ऊर्ध्वाधर नीचे की ओर विकिरण करता है, भट्ठी की दीवार स्लैग लाइन पर थर्मल भार को कम करता है;कम बार भट्ठी पैचिंग के साथ मैग्नेसिया अस्तर का सेवा जीवन 30% से अधिक बढ़ गया.
- ग्रिड-फ्रेंडली परफॉर्मेंस: नकारात्मक अनुक्रमिक हार्मोनिक के बिना संतुलित तीन-चरण धारा, जिसमें कम क्षमता प्रतिक्रियाशील शक्ति मुआवजे और उच्च ट्रांसफार्मर उपयोग दर की आवश्यकता होती है।
- कम उत्पादन लागत: इलेक्ट्रोड की खपत में कमी, प्रति टन उत्पाद की बिजली की खपत में कमी और अग्निरोधक रखरखाव लागत में कमी।
- स्थिर पिघलने की गुणवत्ता: पिघले हुए पूल में समान विद्युत चुम्बकीय हलचल वैनडियम के समान वितरण और फेरोवनडियम रासायनिक संरचना के मामूली उतार-चढ़ाव के लिए।
- बेहतर परिचालन वातावरण: जलमग्न चाप के तहत कम शोर, कम धुआं गैस ओवरफ्लो और उपकरण के हल्के कंपन।
