पीला फॉस्फोरस गलाने वाली भट्टी (फॉस्फोरस उत्पादन इलेक्ट्रिक भट्टी)

पीला फॉस्फोरस पिघलने की भट्ठी (फॉस्फोरस उत्पादन इलेक्ट्रिक भट्ठी)

1उपकरण की संरचना

1.1 भट्ठी शरीर प्रणाली

• ओवन शेल: उच्च कठोरता और विरूपण प्रतिरोध के लिए कठोर रिब्स के साथ 16-25 मिमी मोटी स्टील प्लेट से बना है।
• भट्ठी का अस्तर: उच्च एल्युमिना ईंटें/कार्बन ईंटें + अग्निरोधक कास्ट करने योग्य,रेफ्रेक्टरीटी ≥1550°C, उत्कृष्ट slag संक्षारण और थर्मल झटके प्रतिरोध के साथ।
• भट्ठी की छत और गैस नलिका: पानी से ठंडा सील छत जिसमें केंद्रीय इलेक्ट्रोड के छेद होते हैं; संघनक और अवरोधन को रोकने के लिए उच्च तापमान वाले गैस नलिका को अलग किया जाता है।
• स्लैग और आयरन टैपिंग: पानी से ठंडा + अग्निरोधक अस्तर; टैप तापमान 1350~1450°C, आवधिक slag और फास्फोरस लोहे को हटाने।

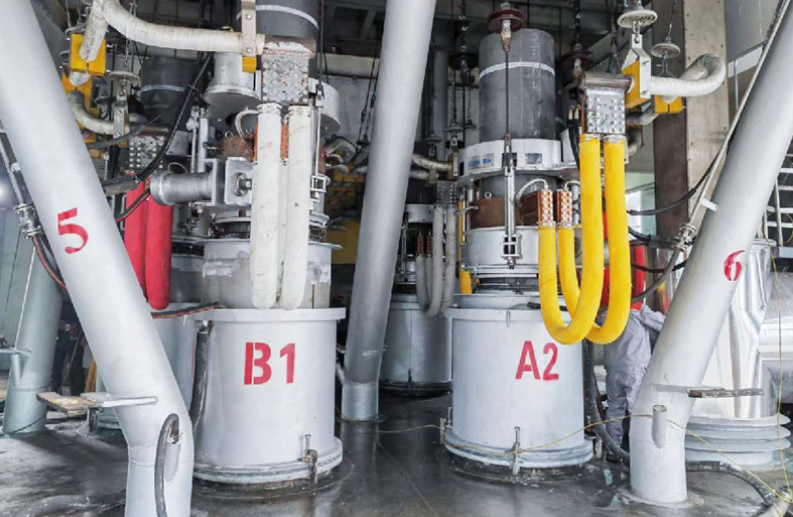

1.2 इलेक्ट्रोड प्रणाली (कोर)

• इलेक्ट्रोड: उच्च शुद्धता वाले ग्रेफाइट इलेक्ट्रोड, व्यास300 ̊500 मिमी, अच्छी चालकता, उच्च तापमान प्रतिरोध और कम खपत के साथ।
• धारा संवाहक क्रॉस आर्म: पानी से ठंडा तांबा मिश्र धातु, बड़ी वर्तमान क्षमता, कम प्रतिबाधा, स्थिर बिजली की आपूर्ति।
• इलेक्ट्रोड लिफ्टिंग: पी.एल.सी. बंद-लूप स्वचालित नियंत्रण सटीक चाप लंबाई और तापमान विनियमन के लिए।

1.3 हाइड्रोलिक टिल्टिंग और टैपिंग मैकेनिज्म

• हाइड्रोलिक ड्राइव,झुकाव कोण 0 ̊45°, सुचारू संचालन, स्लैग हटाने और रखरखाव के लिए आसान।
• सुरक्षा के लिए सीमा और स्व-लॉकिंग उपकरणों से सुसज्जित।

1.4 विद्युत नियंत्रण प्रणाली

• फॉस्फोरस भट्ठी ट्रांसफार्मर: क्षमता300015000kVA, विभिन्न पिघलने के चरणों के लिए बहु-वोल्टेज गियर (180~450V) ।
• नियंत्रण कैबिनेट: पीएलसी + टच स्क्रीन, एकीकृततापमान नियंत्रण, शक्ति विनियमन, इलेक्ट्रोड फिसलने, दोष अलार्मपूर्ण स्वचालित संचालन के लिए।
• तापमान माप: थर्मोकपल + अवरक्त दोहरी माप,सटीकता ±8°C, कामकाजी तापमान 1300~1500°C.

1.5 सहायक प्रणालियाँ

• जल शीतलन: खोल, छत और क्रॉस आर्म के लिए मजबूर ठंडा; सतह का तापमान ≤35°C, सुरक्षित और ऊर्जा की बचत।
• बैचिंग और फ़ीडिंग: सटीक अनुपात और स्थिर गुणवत्ता के लिए स्वचालित बैचिंग और मात्रात्मक फ़ीडिंग।
• गैस की सफाई और धूल हटाने: सील संरचना + बैगहाउस + वियर गैस उपचार; पर्यावरण मानकों को पूरा करते हुए सीओ को पुनर्नवीनीकरण किया जा सकता है।

2मुख्य तकनीकी मापदंड (मानक मॉडल, अनुकूलन योग्य)

2.1 पिघलने के विनिर्देश

• नामित क्षमताः5000kVA / 8000kVA / 12000kVA(दैनिक उत्पादन 3~10 टन पीला फास्फोरस)
• आंतरिक व्यास:φ2500 ∼4500 मिमी
• कार्य तापमानः1300°C से 1500°C(शीर्ष 1550°C)
• कच्चा माल: फॉस्फेट रॉक, सिलिका, कोक्स,आर्द्रता<2%, कणों का आकार 535 मिमी

2.2 विद्युत मापदंड

• ट्रांसफार्मर क्षमताः 300015000kVA
• कामकाजी वोल्टेजः 180-450V (मल्टी-गियर समायोज्य)
• रेटेड करंटः 8000 25000A
• इलेक्ट्रोड व्यासः 300 मिमी / 400 मिमी / 500 मिमी

2.3 ऊर्जा की खपत और दक्षता

• प्रति टन बिजली की खपतः≤13000 kWh/t
• फास्फोरस वसूली दर:≥ 90%
• उत्पादन चक्रः 24 घंटे का निरंतर संचालन
• उप-उत्पाद: स्लग (810t/t P), फास्फोरस लोहा, कूबड़ गैस (CO)

2.4 परिचालन मापदंड

• झुकाव कोणः 0°45° (हाइड्रोलिक)
• इलेक्ट्रोड स्ट्रोकः 10001500 मिमी
• नियंत्रण मोडः पूरी तरह से स्वचालित पीएलसी + मैनुअल दोहरी मोड

3मुख्य लाभ

1. उच्च वसूली और कम ऊर्जा खपत: अनुकूलित डिजाइन, वसूली ≥ 90%, उद्योग में अग्रणी बिजली की खपत, महत्वपूर्ण लागत में कमी।
2. सील और पर्यावरण के अनुकूल, सुरक्षित: पूरी तरह से सील + कूबड़ गैस पुनर्चक्रण, कोई रिसाव नहीं, कम उत्सर्जन; उच्च सुरक्षा के लिए पानी ठंडा + स्व-लॉकिंग।
3. टिकाऊ अस्तर, आसान रखरखाव: उच्च गुणवत्ता वाले अग्निरोधक, अस्तर जीवन ≥ 18 महीने; त्वरित निरीक्षण और कम डाउनटाइम के लिए मॉड्यूलर डिजाइन।
4. सटीक तापमान नियंत्रण, स्थिर गुणवत्ता: दोहरी माप + स्वचालित इलेक्ट्रोड विनियमन, स्थिर भट्ठी तापमान, औद्योगिक पीले फास्फोरस शुद्धता ≥ 99.9%.
5. उच्च अनुकूलन और व्यापक अनुकूलन क्षमता: क्षमता, खनिज ग्रेड और पर्यावरण आवश्यकताओं के अनुसार अनुकूलित, छोटे से बड़े उत्पादन लाइनों के लिए उपयुक्त।

4. अनुप्रयोग क्षेत्र

• औद्योगिक पीले फॉस्फोरस का उत्पादन (≥99.9% शुद्धता)
• फॉस्फोरिक एसिड, फॉस्फेट, कीटनाशक, दवा मध्यवर्ती
• लौ retardants, जल उपचार एजेंट, बैटरी ग्रेड फास्फोरस यौगिकों
• उच्च श्रेणी के उत्तम रासायनिक कच्चे माल

5. मॉडल और सेवाएं

• मानक मॉडल: 5000kVA / 8000kVA / 12000kVA फॉस्फोरस फर्नेस
• अनुकूलन: भट्ठी का आकार, शक्ति, स्वचालन, पर्यावरण सहायक उपकरण
• टर्नकी सर्विस: डिजाइन, निर्माण, स्थापना और कमीशन, प्रशिक्षण, बिक्री के बाद समर्थन
