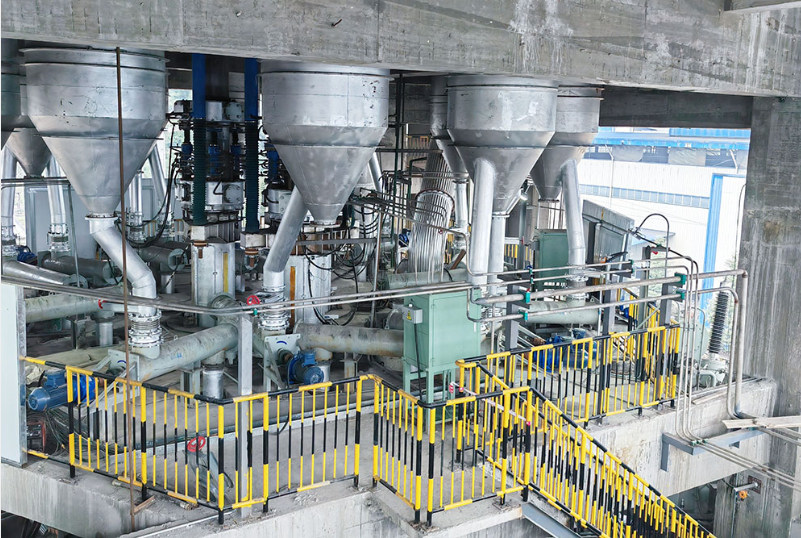

फेरोवानेडियम पिघलने वाली भट्टी

1. उपकरण संरचना

1.1 फर्नेस बॉडी सिस्टम

• फर्नेस शैल: उच्च कठोरता और विरूपण प्रतिरोध के लिए मजबूत पसलियों के साथ 16-20 मिमी मोटी वेल्डेड स्टील प्लेट से बना है।
• फर्नेस अस्तर: मैग्नेशिया ईंट, मैग्नेशिया-क्रोम ईंट या उच्च-एल्यूमिना ईंट (अपवर्तकता ≥ 1700℃) से निर्मित, जिसमें लंबे समय तक सेवा जीवन के लिए उत्कृष्ट स्लैग संक्षारण प्रतिरोध और थर्मल शॉक प्रतिरोध शामिल है।
• फर्नेस दरवाजा और टैपिंग टोंटी: फीडिंग, अवलोकन और स्लैग स्किमिंग के लिए जल-ठंडा भट्टी दरवाजा; उच्च तापमान के घर्षण को रोकने के लिए दुर्दम्य सामग्रियों से सुसज्जित टैपिंग टोंटी।

1.2 भट्टी की छत और उठाने की व्यवस्था

• भट्टी की छत: अच्छी सीलिंग और गर्मी इन्सुलेशन के लिए केंद्रीय इलेक्ट्रोड छेद के साथ मैग्नीशिया-क्रोम ईंटों से सुसज्जित।
• उठाने का तंत्र: स्थिर उठाने और तीव्र प्रतिक्रिया के लिए इलेक्ट्रिक-हाइड्रोलिक चालित, फीडिंग और रखरखाव की सुविधा।

1.3 इलेक्ट्रोड प्रणाली (मुख्य घटक)

• इलेक्ट्रोड: बेहतर विद्युत चालकता, उच्च तापमान प्रतिरोध और कम पहनने की दर के साथ उच्च शुद्धता वाले ग्रेफाइट इलेक्ट्रोड (व्यास: 200-350 मिमी)।
• करंट-कंडक्टिंग क्रॉस आर्म: स्थिर बिजली आपूर्ति सुनिश्चित करने के लिए कम प्रतिरोध और बड़ी धारा वहन क्षमता वाली जल-ठंडा तांबा मिश्र धातु संरचना।
• इलेक्ट्रोड उठाना: चाप की लंबाई को सटीक रूप से समायोजित करने और भट्ठी के तापमान और बिजली उत्पादन को स्थिर करने के लिए बंद-लूप स्वचालित नियंत्रण।

1.4 फर्नेस टिल्टिंग तंत्र

• सुचारू संचालन और बिना किसी प्रभाव के हाइड्रोलिक चालित झुकाव प्रणाली। झुकाव कोण: 0-45°, सुचारू स्लैग हटाने और टैपिंग सुनिश्चित करता है।
• परिचालन सुरक्षा के लिए सीमा और स्व-लॉकिंग उपकरणों से सुसज्जित।

1.5 विद्युत नियंत्रण प्रणाली

• सत्ता स्थानांतरण: विभिन्न गलाने के चरणों की आवश्यकताओं को पूरा करने के लिए कई वोल्टेज गियर (127-380V) के साथ रेटेड क्षमता 1800-5000kVA।
• विद्युत नियंत्रण कैबिनेट: पूरी तरह से स्वचालित संचालन का एहसास करने के लिए तापमान नियंत्रण, बिजली विनियमन, इलेक्ट्रोड उठाने और गलती अलार्म को एकीकृत करते हुए पीएलसी और टच स्क्रीन को अपनाता है।
• तापमान माप: वास्तविक समय तापमान की निगरानी के लिए संयुक्त इन्फ्रारेड थर्मामीटर और थर्मोकपल। तापमान नियंत्रण सटीकता: ±5℃, कार्यशील तापमान सीमा 1400-1700℃।

1.6 सहायक प्रणालियाँ

• जल शीतलन प्रणाली: फर्नेस शेल, फर्नेस छत और इलेक्ट्रोड क्रॉस आर्म के लिए फोर्स्ड वॉटर कूलिंग। सुरक्षा और ऊर्जा बचत के लिए सतह का तापमान ≤ 35℃।
• डस्टिंग प्रणाली: पर्यावरण संरक्षण मानकों को पूरा करने के लिए बैग डस्ट कलेक्टर और ग्रिप गैस शोधन उपकरण के साथ मिलान किया गया।
• भोजन व्यवस्था: सटीक सामग्री अनुपात और सुसंगत उत्पाद गुणवत्ता सुनिश्चित करने के लिए स्वचालित बैचिंग और मात्रात्मक फीडिंग।

2. मुख्य तकनीकी पैरामीटर (मानक मॉडल, अनुकूलन योग्य)

2.1 गलाने की विशिष्टताएँ

• रेटेड क्षमता: 1.5t / 3t / 5t (फेरोवैनेडियम पिंड)
• आंतरिक फर्नेस आयाम: φ1200–1800mm × H1500–2200mm
• कार्य तापमान: 1400-1700℃ (उच्चतम: 1800℃)

2.2 विद्युत पैरामीटर

• ट्रांसफार्मर क्षमता: 1800kVA (1.5t) / 3200kVA (3t) / 5000kVA (5t)
• कार्यशील वोल्टेज: 127V / 220V / 380V (कई गियर में समायोज्य)
• रेटेड करंट: 4750A - 12000A
• इलेक्ट्रोड व्यास: 200 मिमी (1.5 टन) / 250 मिमी (3 टन) / 300-350 मिमी (5 टन)

2.3 ऊर्जा की खपत और उत्पादन क्षमता

• प्रति टन बिजली की खपत: ≤2800kWh/t (फेरोवानेडियम, V ≥ 75%)
• गलाने का चक्र: प्रति भट्टी 70-90 मिनट
• वैनेडियम रिकवरी दर: ≥ 92%
• उत्पाद शुद्धता: वी 75%-80%, अल ≤ 4%, सी ≤ 1.5%, एस ≤ 0.05%

2.4 परिचालन पैरामीटर

• झुकाव कोण: 0-45° (हाइड्रोलिक ड्राइव)
• इलेक्ट्रोड लिफ्टिंग स्ट्रोक: 800-1200 मिमी
• शीतलन मोड: पूर्ण जल शीतलन (भट्ठी खोल, भट्टी छत, क्रॉस आर्म)
• नियंत्रण मोड: पूर्ण-स्वचालित पीएलसी नियंत्रण और मैन्युअल नियंत्रण का दोहरा मोड

3. मुख्य लाभ

1. उच्च रिकवरी और कम ऊर्जा खपत: अनुकूलित भट्ठी प्रकार और बिजली आपूर्ति डिजाइन। उद्योग की अग्रणी बिजली खपत के साथ वैनेडियम पुनर्प्राप्ति दर 92% से अधिक है, जिससे उत्पादन लागत में प्रभावी ढंग से कटौती होती है।
2. टिकाऊ और लंबी सेवा जीवन: प्रीमियम दुर्दम्य सामग्री और पूर्ण जल शीतलन संरचना। फर्नेस लाइनिंग सेवा जीवन ≥ 18 महीने, कम विफलता दर और कम डाउनटाइम हानि।
3. सटीक तापमान नियंत्रण एवं उच्च उत्पाद गुणवत्ता: दोहरे तापमान मापने वाले उपकरण ±5℃ के भीतर तापमान में उतार-चढ़ाव सुनिश्चित करते हैं, एक समान संरचना और उच्च शुद्धता के साथ फेरोवैनेडियम का उत्पादन करते हैं।
4. पर्यावरण अनुकूल एवं आसान संचालन: पूरी तरह से बंद संरचना और अनुरूप ग्रिप गैस उत्सर्जन के लिए धूल हटाने की प्रणाली। हाइड्रोलिक टिल्टिंग और स्वचालित नियंत्रण संचालन को सरल बनाते हैं और सुरक्षा की गारंटी देते हैं।
5. व्यापक अनुकूलनशीलता एवं अनुकूलन: विविध उत्पादन मांगों को पूरा करने के लिए उत्पादन क्षमता, कच्चे माल और उत्पाद ग्रेड (V40%-80%) के अनुसार कस्टम डिज़ाइन उपलब्ध है।

4. आवेदन क्षेत्र

• मुख्यधारा के फेरोवैनेडियम ग्रेड का उत्पादन: FeV50, FeV75, FeV80
• विशेष स्टील का गलाना: असर स्टील, टूल स्टील, हाई-स्पीड स्टील, स्टेनलेस स्टील और अन्य वैनेडियम माइक्रो-मिश्र धातु स्टील
• एयरोस्पेस के लिए उच्च गुणवत्ता वाले वैनेडियम-टाइटेनियम मिश्र धातु और उच्च शक्ति वाले स्टील की तैयारी
• वैनेडियम बैटरी इलेक्ट्रोलाइट के कच्चे माल के लिए गलाने का समर्थन

5. मॉडल चयन एवं सेवाएँ

• मॉडल चयन: दैनिक उत्पादन, कच्चे माल के प्रकार और उत्पाद की शुद्धता के आधार पर मानक 1.5-5t भट्टियां चुनें। विशेष आवश्यकताओं के लिए कस्टम उपकरण जैसे वैक्यूम इंडक्शन फर्नेस और इलेक्ट्रोस्लैग रीमेल्टिंग फर्नेस उपलब्ध हैं।
• वन-स्टॉप सेवाएँ: हम योजना डिजाइन, उपकरण निर्माण, स्थापना और कमीशनिंग, स्टाफ प्रशिक्षण और बिक्री के बाद रखरखाव सहित पूर्ण-श्रेणी सेवाएं प्रदान करते हैं। स्थिर उत्पादन सुनिश्चित करने के लिए 24 घंटे तकनीकी सहायता की पेशकश की जाती है।

हमारा फेरोवानेडियम मेल्टिंग फर्नेस क्यों चुनें?

अनुपूरक लघु प्रति (वेबसाइट बैनर/परिचय के लिए)

1. कम बिजली की खपत और उच्च वैनेडियम रिकवरी, उत्पादन लागत को काफी कम कर देती है।
2. मजबूत संरचना और लंबी सेवा जीवन, रखरखाव डाउनटाइम को कम करना।
3. स्वचालित बुद्धिमान नियंत्रण, संचालित करने में आसान और पर्यावरण के अनुकूल।
